Branchement interrupteur pompe de cale

Bonjour à tous

Je souhaite installer une pompe de cale Seaflo 750 GPH avec flotteur manuel intégré. Lorsque je la branche en direct sur le batterie elle déclenche même si le flotteur est en bas ... J'ai tout vérifier je ne comprends pas pourquoi

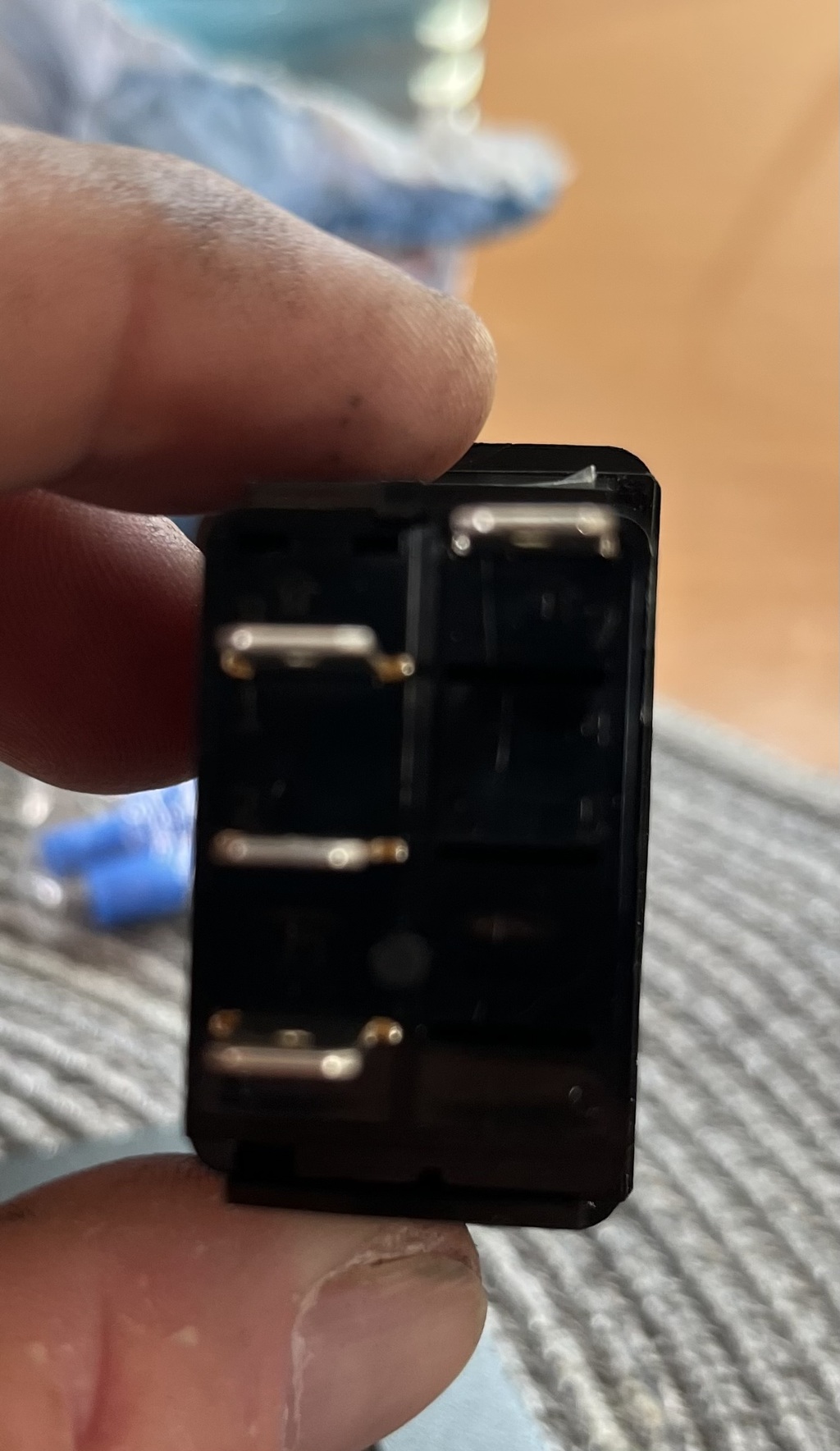

Je voulais ajouter un interrupteur manuel - automatique si ca peut régler le soucis (photo avec 4 broches mais je ne sais pas quel fil branché sur quel fiche. ..

Désolé c'est sans doute simple mais je ne trouve pas. Merci de votre aide

Guy

L'équipage
#branchement
guy30guy30
6h
Aquilon3Aquilon3
6h

Sur ce genre de pompe le déclenchement peut être soit manuel, soit automatique, avec les branchements correspondants comme le montre bien la photo. Lire la notice, peut-être ? 🤓😓

pascal_dpascal_d
4h

L'info est par là:

Lady_C:on pourrait penser que ces 2 pages sont fournies avec la pompe :-)·le 15 juil. 16:18
Ajouter un commentairePublier
pascal_dpascal_d
4h

L'info est par là:

SensusSensus
4h

Juste au cas où, attention sur une pompe Seaflo que j'ai placé pour la douche de mon voilier, il y avait un morceau de mousse qui bloquait le flotteur (pour qu'il ne bouge pas dans le transport).

Ne pas oublier de l'enlever 😉

guy30guy30
3h

Merci .... mais je me suis mal exprimé je n'ai pas les explications concernant l'affectation des broches à l'arrière de mon interrupteur, je ne sais pas à quoi correspondent les broches. Où brancher mon fil rouge, noir et marron

Merci

Lady_C:quand les contacts ne sont pas identifiés (ce dont je doute), j'utilise un contrôleur (voltmètre) en fonction continuité (celle qui bip-bip).
on teste toutes les combinaisons possibles en manipulant le boutons.
si tu as un témoin lumineux sur le bouton, tu as un négatif (la broche seule ?) , un positif (la broche du milieu ?) , et 2 départs (les 2 broches autour de la broche milieu) .
c'est généralement ce qu'on trouve sur ce type d'interrupteur. exemple sur un autre modèle www.amazon.fr[...]WVBQT3S ·le 15 juil. 17:35
Ajouter un commentairePublier
MamitaMamita
3h

Salut,
A Guy30,

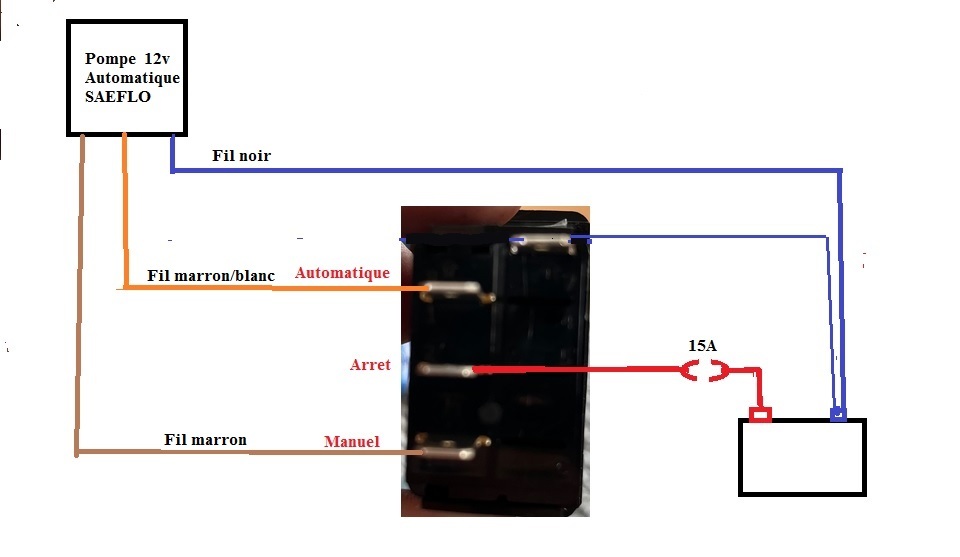

A priori, çà devrait être ceci.
Pour essais :
a l’arrêt : la pompe ne tourne pas.
en Manuel : la pompe tourne et la led s'allume.
en Automatique: il faut de l'eau pour atteindre un certain niveau en hauteur et faire fonctionner la pompe et la led.
Nota: le negatif ne sert que pour la led.
Mamita

Lady_C:et dire qu'il y a des schémas dans la page du produit
www.amazon.fr[...]FVRPR3Y ·le 15 juil. 17:42
Mamita:re, Oui, mais ce schéma ne correspond pas a une pompe automatique avec flotteur incorporé, et n'as pas non plus le négatif pour la led de fonctionnement...·le 15 juil. 17:53
guy30:Merciii @Mamita ·le 15 juil. 18:12
guy30:Et tout le monde·le 15 juil. 18:13
Ajouter un commentairePublier
