Démontage Hélice

Bonjour a tous et toutes

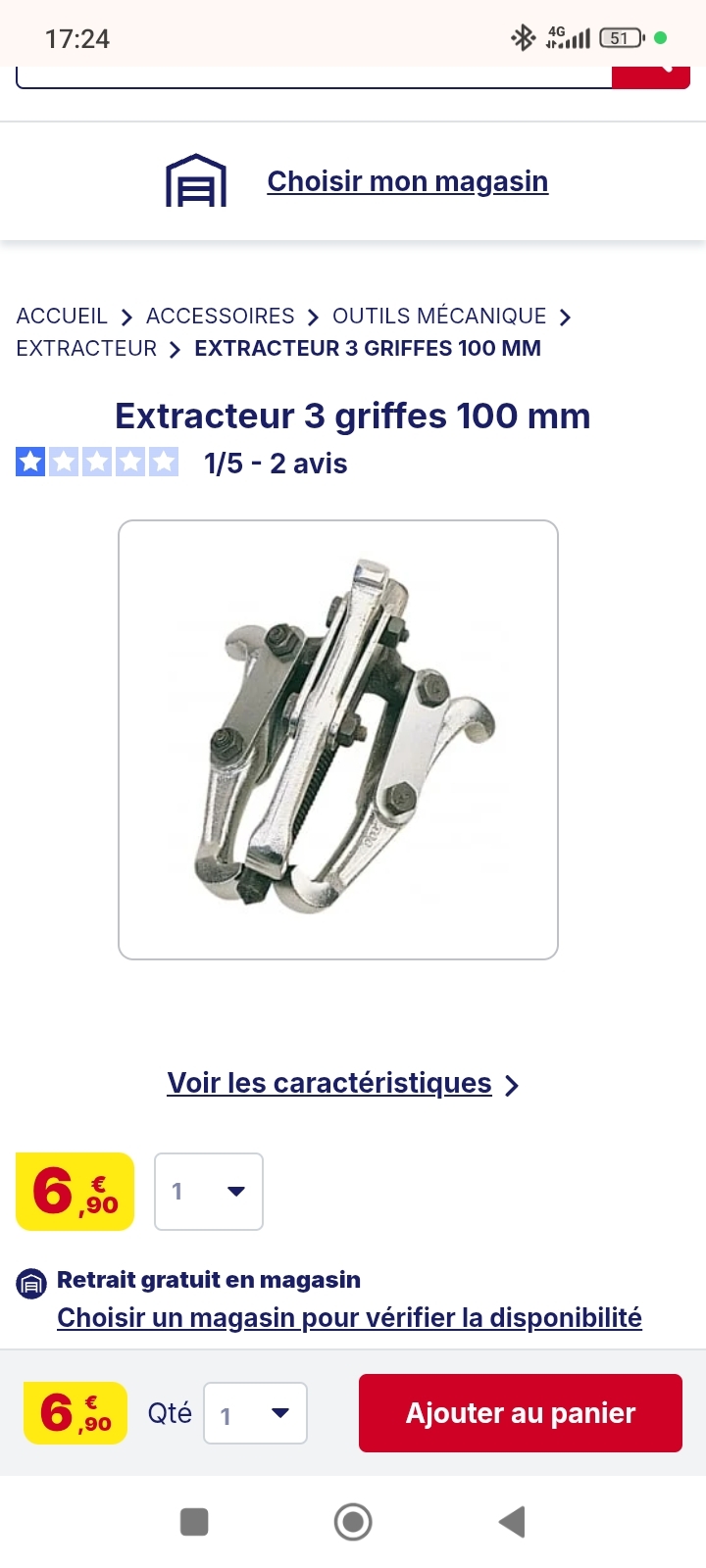

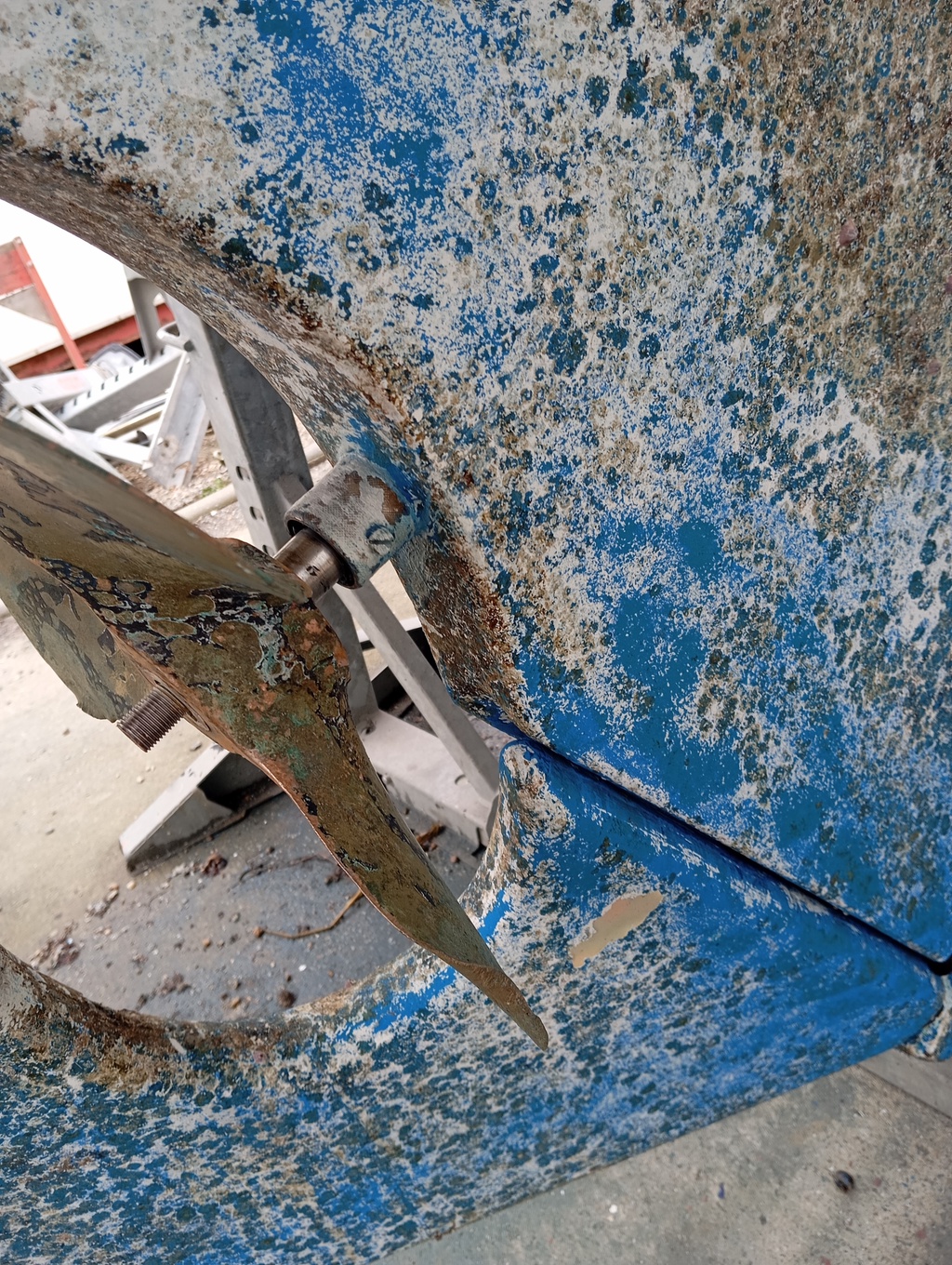

Est ce possible de démonter l'hélice avec cet extracteur ?
C'est sur un évasion 25 le corps rond fait 6,5cm de diametre sur 5,7cm de long

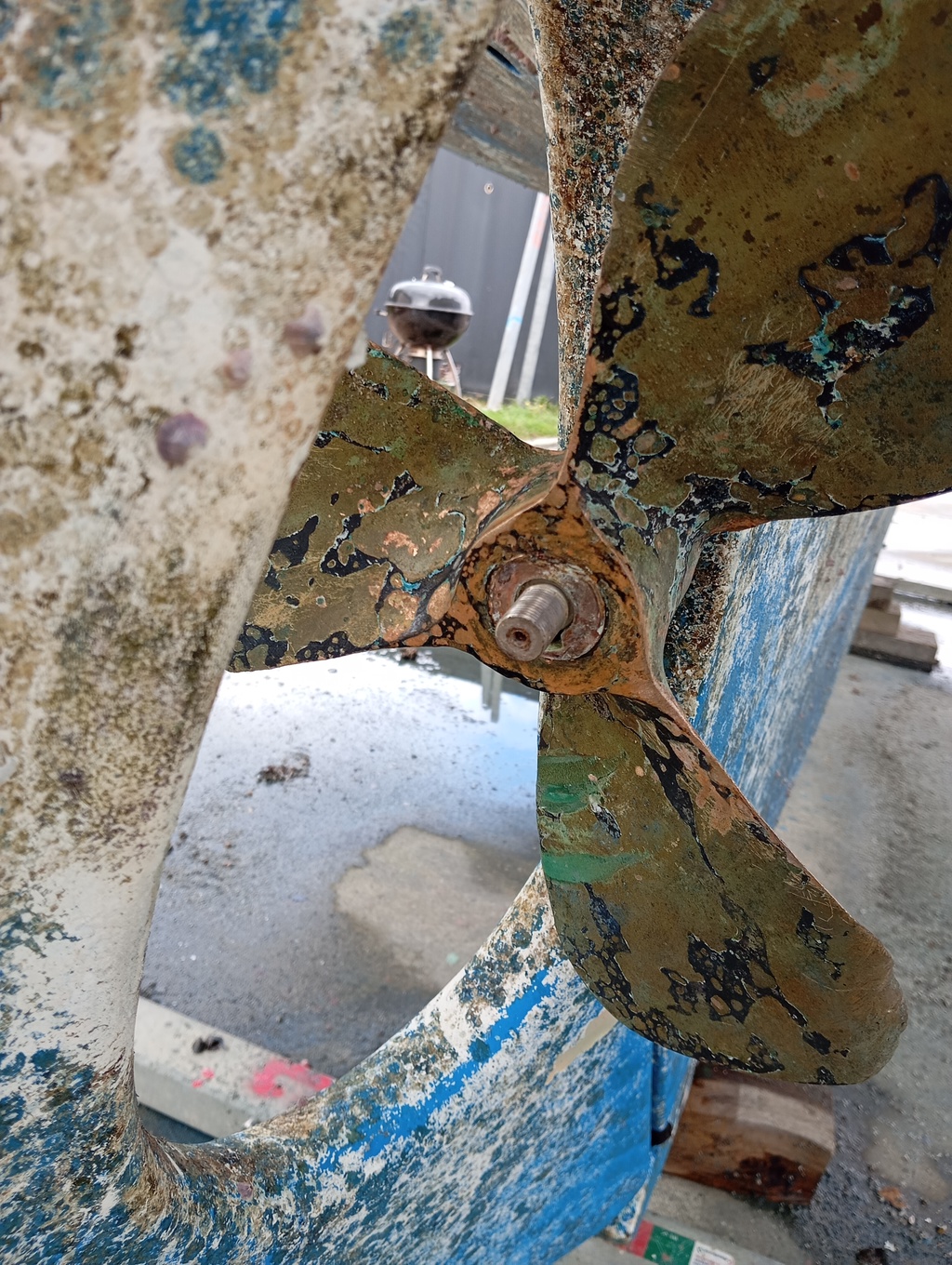

Vue la tête de l'hélice qui m'a mangé 2 bout 🥴 , vous pensez qu'il faut que je prévois combien ?
Réparable ou pas d'après vous !?

L'équipage
1j

Bonjour,
attention à la photo. 100mm ne font que 10 cm, c'est trop petit pour ton hélice. Il te faut au moins le double.
Une fois démontée, le mieux est de l'amener chez France Hélices ( ou autre ) pour avoir un diagnostic.
Au cours du démontage avec l'extracteur, laisse l'écrou en place juste vissé sur le bout de l'arbre pour que l'hélice ne puisse pas tomber quand elle sera dégagée du cône.
Ou alors, mets des chaussures de sécurité. 😊
Et récupère la clavette...
VdB


yalou89:Je vais voir sur place ils en font aussi en 150mm ... Le corps de l'hélice fait 6 cm et le filetage dans les 3cm max Ce soir je lui est mis du dégrippant Sinon c'est bon comme genre d'extracteur pour 10€ c'est pas l'océan à boire 😁·le 05 oct. 20:12
yalou89:Par contre la bague hydrolube je ne sais pas comment je vais faire pour la retirer, on dirait qu'il manque un morceau de la collerette En la poussant par l'intérieur ça va être un truc de fou pour y accéder !!!·le 05 oct. 20:26

en chauffant le noyau de l'helice en principe ça vient facilement


yalou89:Sur la doc ils parlent d'extracteur pas de chalumeau et je n'en ai pasSurtout qu'il y'a la bague hydrolube·le 05 oct. 20:20
GRIBOU246:oui mais j'ai assisté au démontage d'une hélice (même configuration) chauffage pour dilater .·le 06 oct. 12:05
1j24h

Oui, comme le dit VdB, laisser l’écrou en partie dévissé pour éviter que l’hélice ne tombe par terre quand elle se décoince.
Et comme le dit très justement Calypso, chauffer le moyeux de l’hélice avec une lampe à souder, puis frapper fermement le bout de l’arbre avec un jet en bronze et un marteau. Ça devrait venir sans avoir à utiliser un arrache.


yalou89:C'est plus facile pour moi de trouver un extracteur à 10€ si il fait l'affaire qu'un chalumeau ou du genre ·le 05 oct. 20:23

Pour la bague hydrolube déjà, contrôle le jeu de l'arbre porte hélice. Jusqu'à 1mm tout va bien, ne t'embêtes pas à la changer.
Si le moteur est bien aligné, elle ne s'use pratiquement pas. La mienne a dix ans et n'est toujours pas à remplacer...
VdB


yalou89:Il n'y a pas de jeux seulement on dirait qu'elle a pris des coups... N'y a t'il pas un rebord à l'origine !? En tout il n'y est plus et on dirait que ça l'a même mangé à l'intérieur !Sinon je vais refaire un autre post sur mon problème de safran 😁·le 05 oct. 21:08

Cet extracteur : poubelle. Tu ne feras rien avec ça, les extrémités sont trop épaisses et en plus , même si tu arrives par miracle à les insérer, elles glisseront.

Il faut un type arrache roulement, dont les pattes se serrent les unes contre les autres.

A+


San Marco:Il y a bcp de place derrière l'hélice pour insérer les bras de l'extracteur. J'ai qques extracteurs de ce genre depuis une trentaine d'années et c'est fou ce qu'ils ont pu me dépanner. (de plus on n'hésite pas à les meuler si ça passe pas... 😉) Même si je dois emprunter à un ami dans les cas extrêmes des extracteurs pro, ces petits extracteurs chinois sont bien pratiques. En le prenant un peu plus gros et en chauffant, ça devrait venir... ·le 06 oct. 07:37
Van de Boot:J'utilise aussi ce type d'extracteur depuis quelques décennies, il suffit que leur taille soit adaptée au travail que l'on veut effectuer... VdB·le 06 oct. 08:16
21h

Hello,

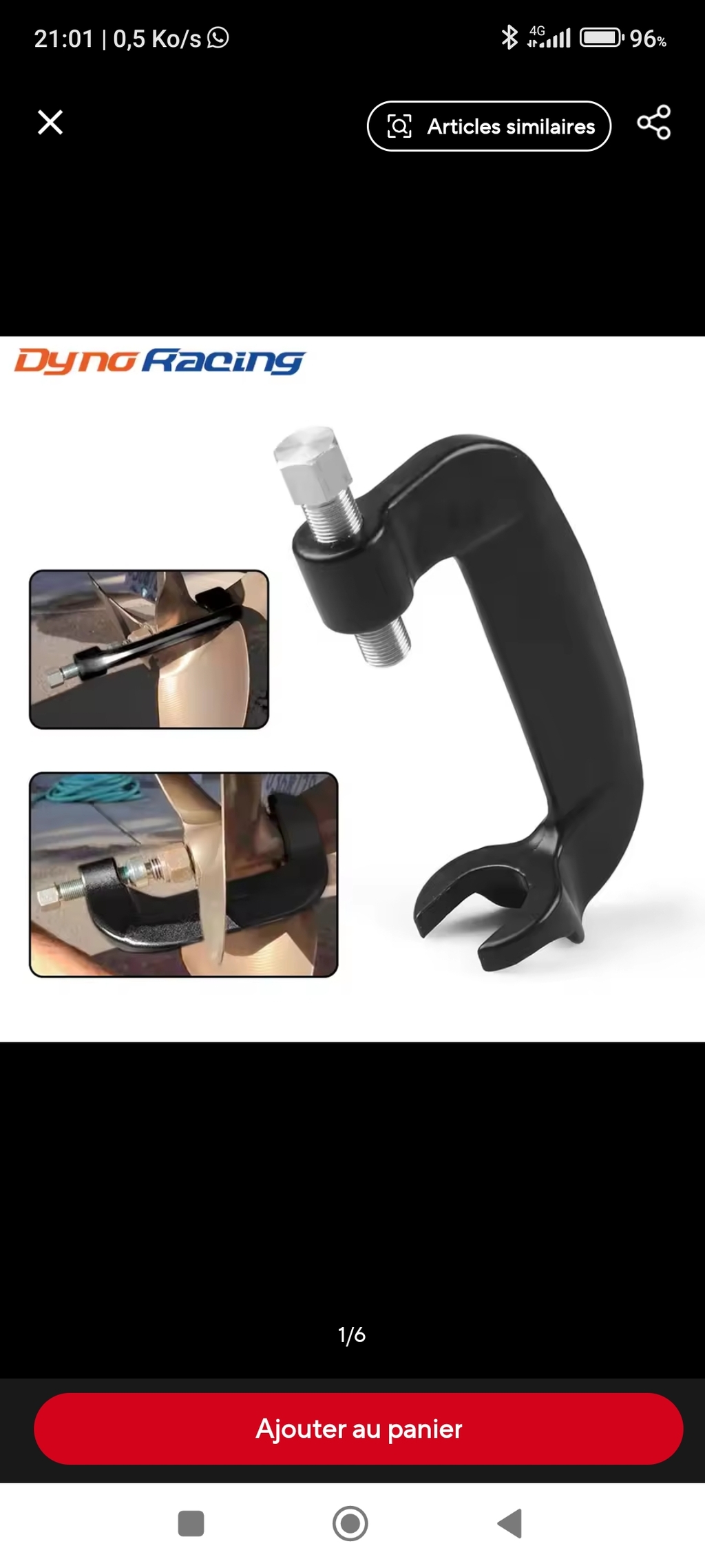

Voilà un véritable extracteur :
pour une trentaine d'euros ça vaut le e coup
a.aliexpress.com[...]EQTPhjo


yalou89:Ça ça l'air pas mal... J'ai regardé mais je ne peux pas me faire livrer en point relais 😡😡J'ai regardé chez temu mais ils ne le font pas 😭·le 06 oct. 06:39

Salut,
A yalou89,

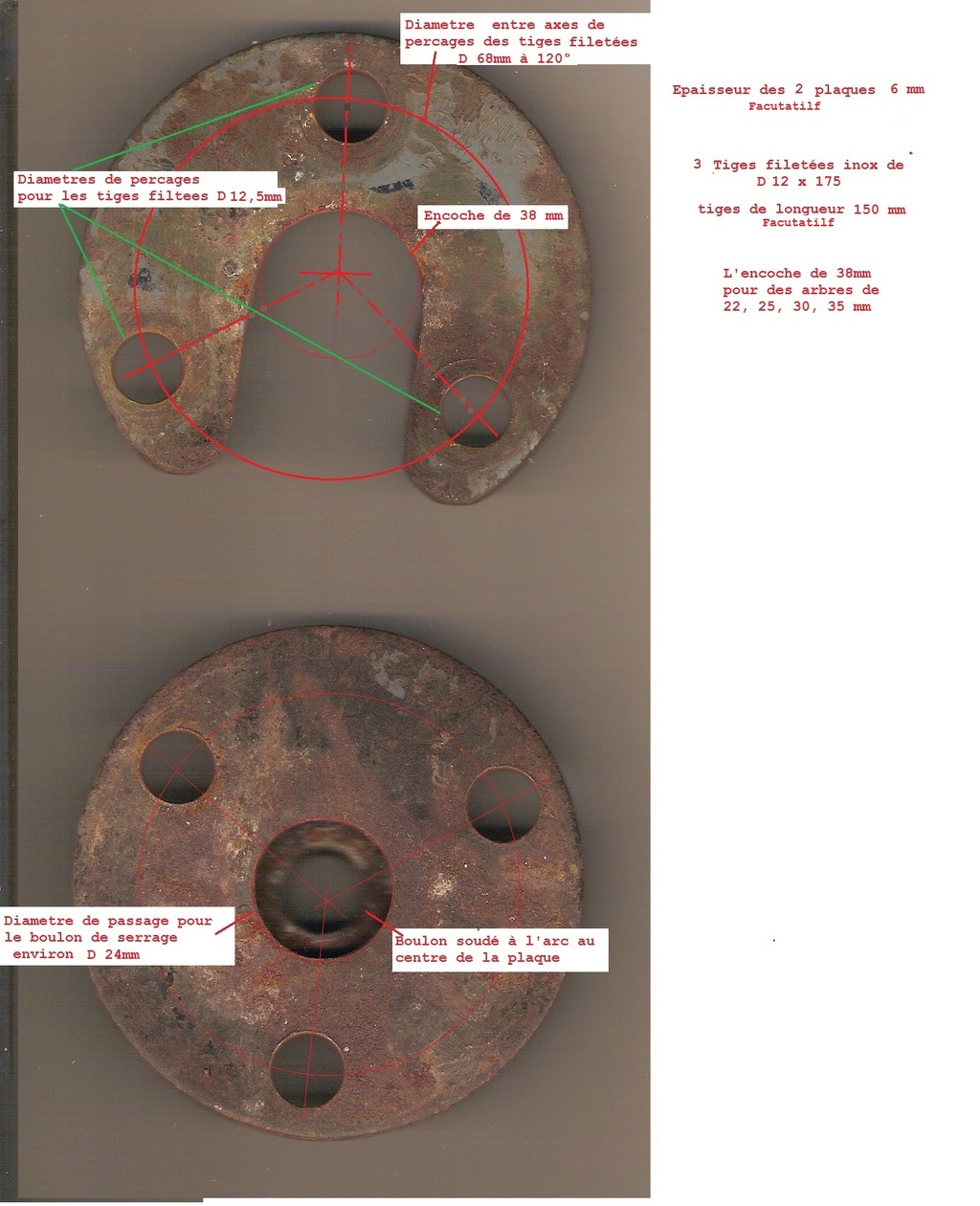

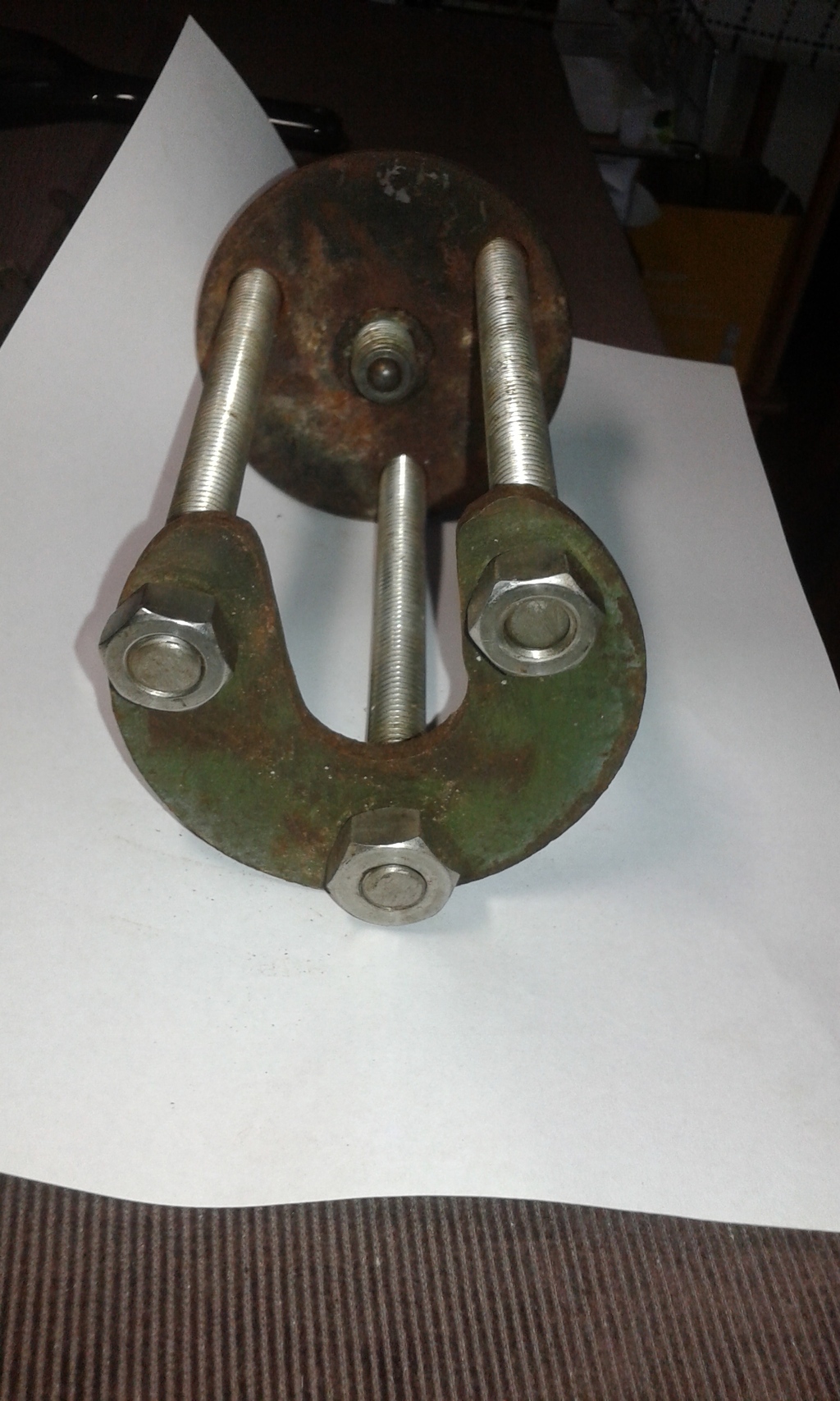

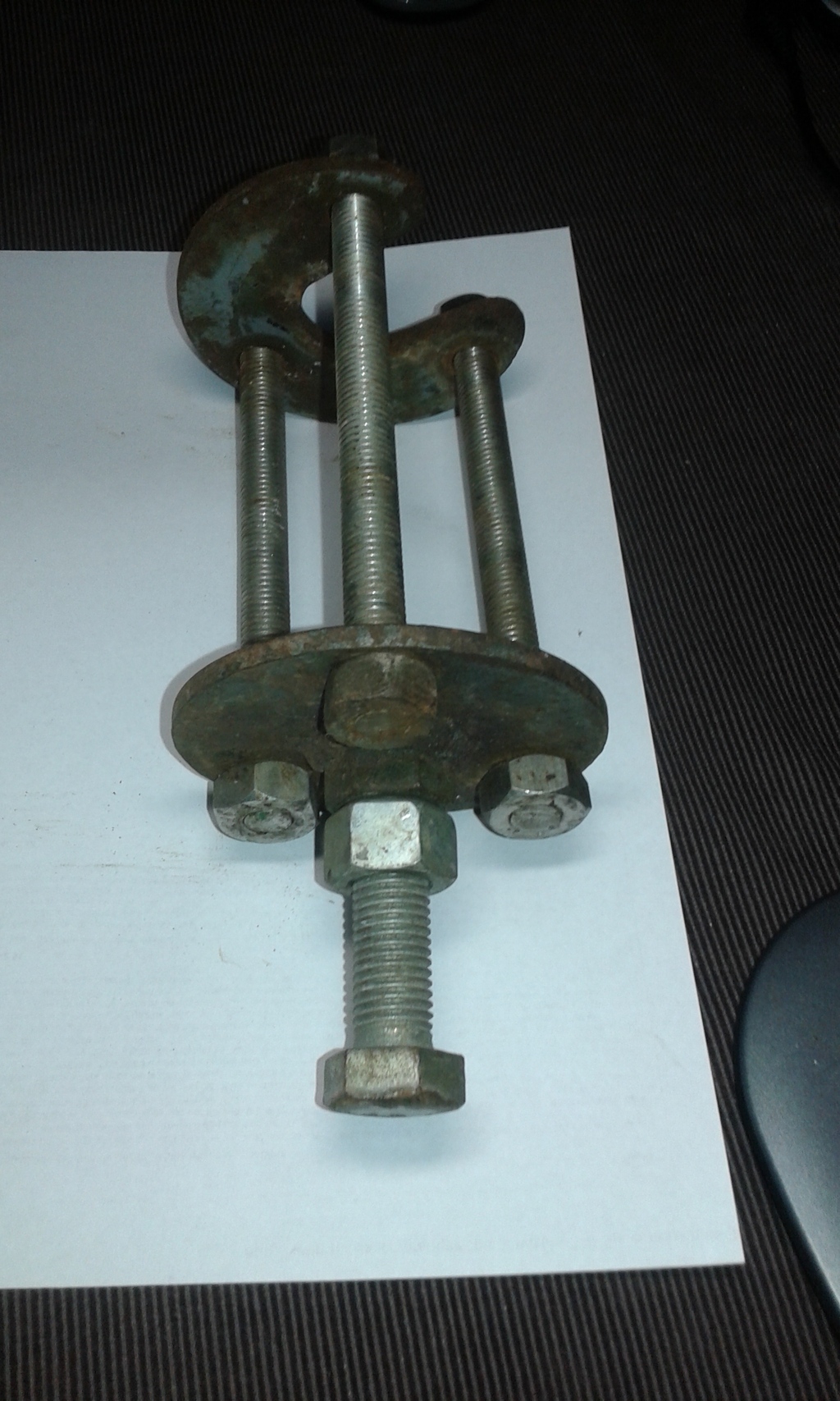

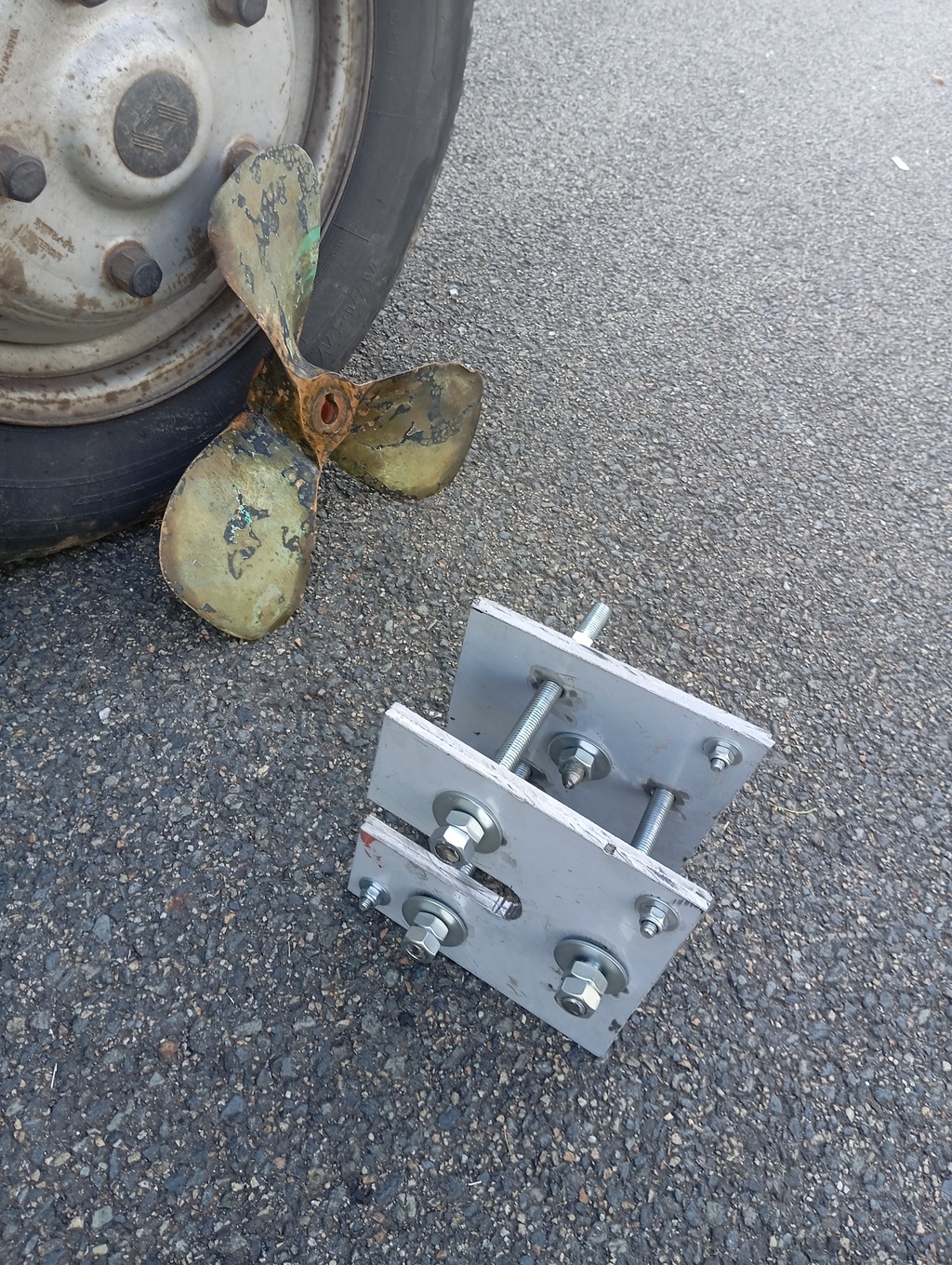

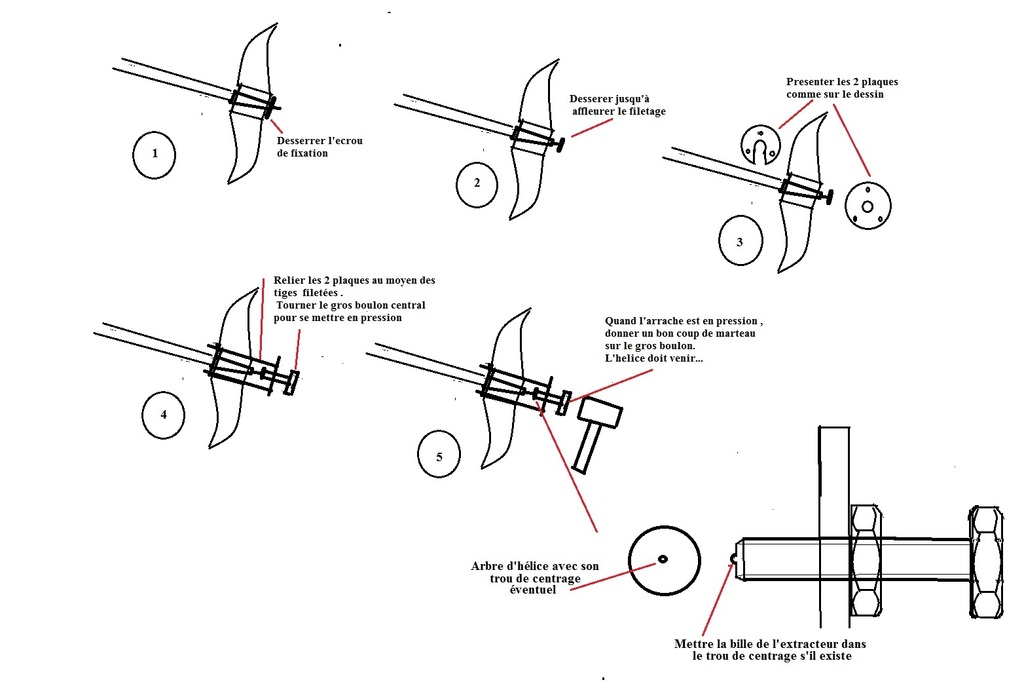

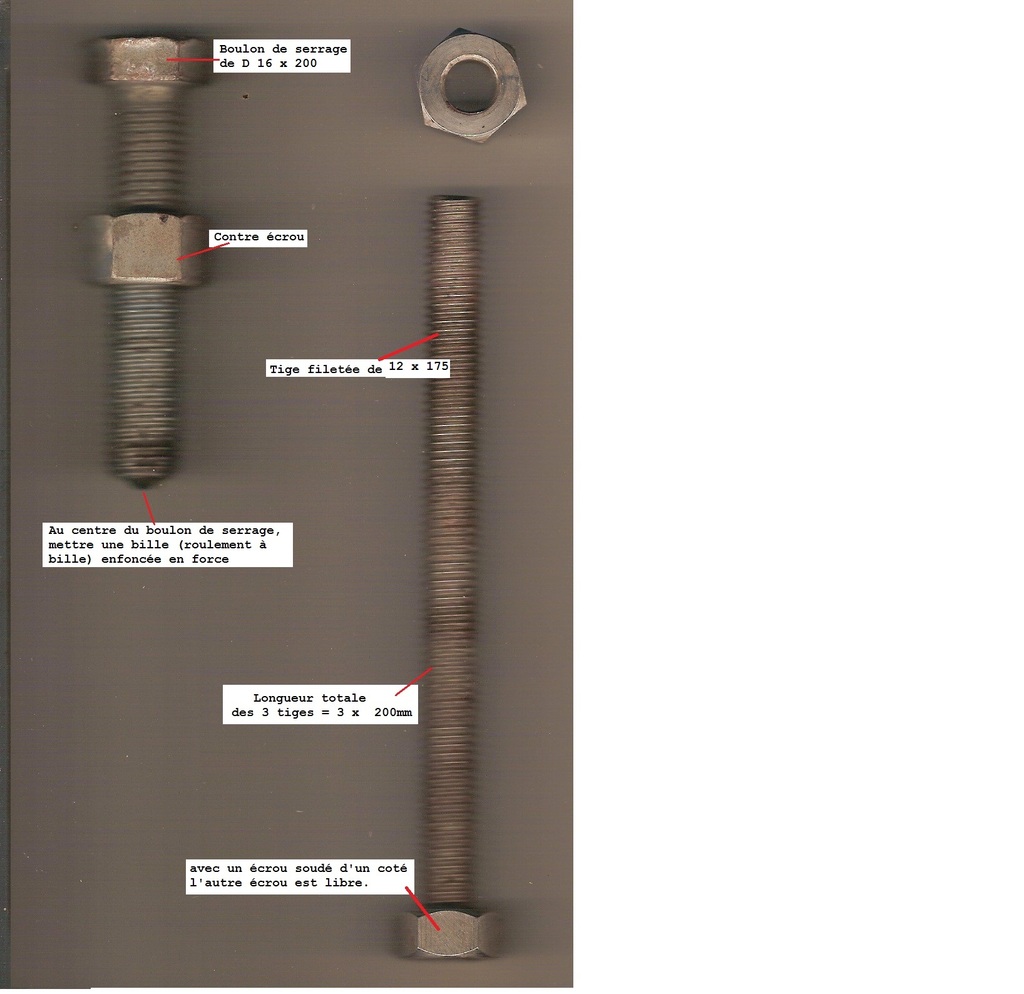

Tu as l'air d’être à sec: profite en pour te fabriquer un arrache hélice personnel démontable *avec 3 tiges filetées...Je te joins une idée de construction pour un arrache hélice bon marché pour arbre D22, 25, 28, 30mm : simple et efficace.
En plus , tu as la chance d'avoir un arbre avec son trou de centrage; ca aide !
Dévisse l’écrou d'hélice au maximum sur la tige filetée de l'arbre.

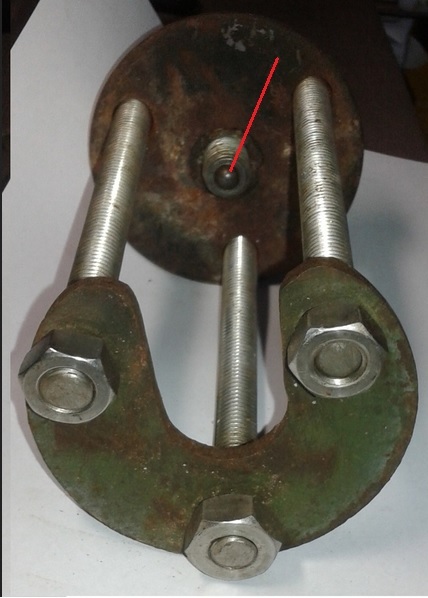

Une fois installé l'arrache, avec la bille dans le trou de centrage de l'arbre, le plus dur est de mettre le montage en *
tension max
, et de frapper un bon coup sec sur le boulon de l'extracteur, ca devrait venir facilement...
Surtout récupérer la clavette !.

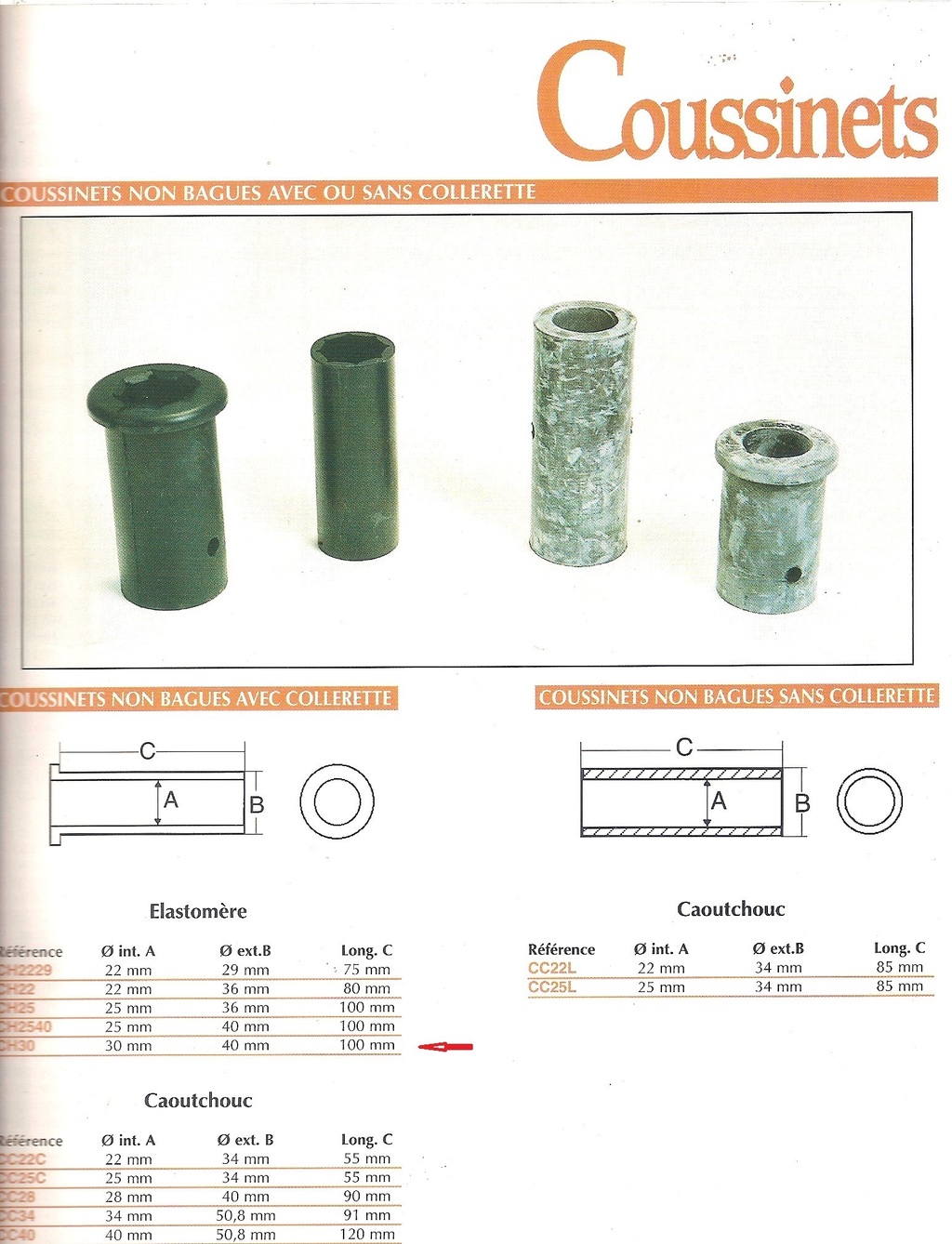

pour la bague hydraulube , en polymère , elles existent avec ou *sans collerette *; la tienne ne semble pas avoir de collerette: je ne pense pas que tu auras des difficultés à l'enlever; en principe, après avoir dévisser la petite vis (d'origine en nylon), elles sortent facilement à la main .
Mamita


yalou89:J'ai vu ce genre d'outil sur internet , j'ai même vu la partie avant et les tiges filetées ... Le gars fesait tenir les tiges filetées avec du fil de fer a l'arrière et ça avait l'air de marcher, bricole quand même 😁·le 06 oct. 06:18

j'en ai cassé 2 sur la même opération, avec des outils de ce prix,
Jai fini par utiliser 2 boulons coincés entre l'étambot et l'hélice, et ai longuement chauffé.
Il ne faut pas grand chose si c'est chauffé fort.
