Fusible bizaroïde

Bonjour,

Je crois avoir trouvé pourquoi ma pompe de cale (Sahara S500, fusible 2A d'après la doc ne fonctionnait plus).

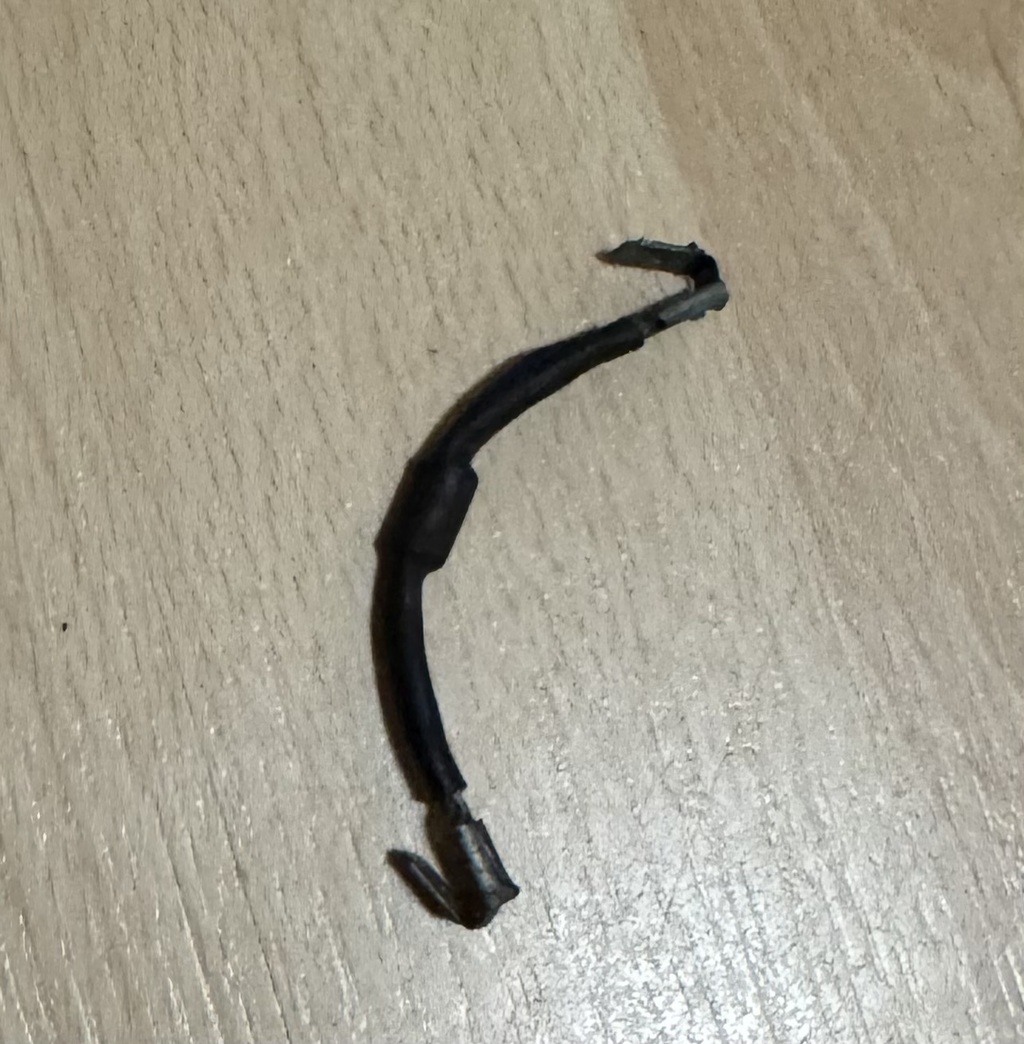

Voici la photo de ce que je viens de démonter entre les 2 cosses extérieures du contacteur sous le tablau de bord.

Pas de continuité, résistance infinie.

Savez-vous où je peux trouver ce genre de fusible à ponter ?

en vous remerciant !

L'équipage
#Électricite
Ketch25Ketch25
1j
alboralbor
1j

Tu ne trouveras pas ce genre de « fusible «  dans le commerce .
Enlève la gaine thermo et tu visualiseras le composant qui semble te poser problème ro

ATCFrogATCFrog
1j

Si c'est effectivement un fusible, c'est pas bien compliqué d'en refaire un (avec porte-fusible ce coup ci) et des cosses fast-on

Benoit BBenoit B
1j

je viens de démonter entre les 2 cosses extérieures du contacteur sous le tablau de bord.

Pas de continuité, résistance infinie.

Entre les 2 cosses, ça veut dire en parallèle ?
Si oui, ça n'est pas un fusible, peut-être un condensateur.
Enlever la gaine thermo pour voir précisément le composant.

Kerare:Eventuellement une diode·le 13 nov. 08:24
Ajouter un commentairePublier
Ketch25Ketch25
11h

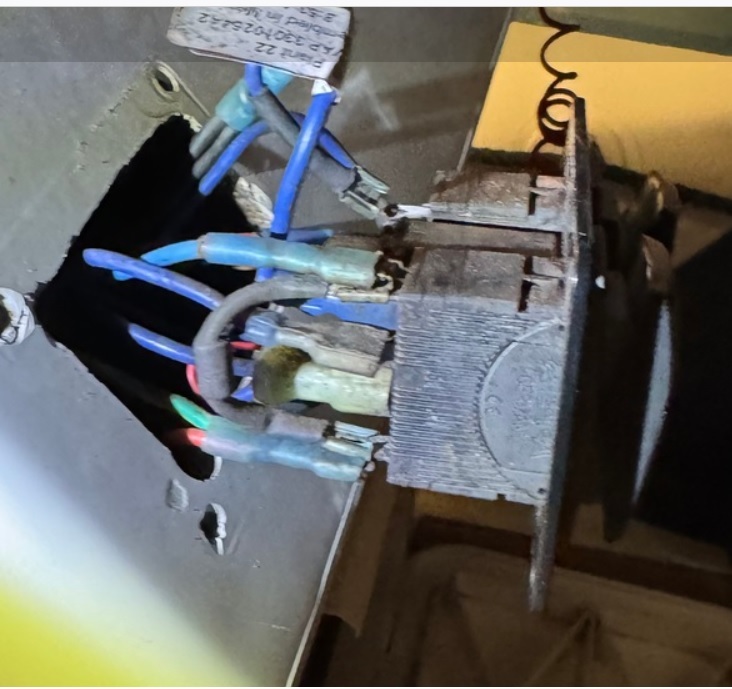

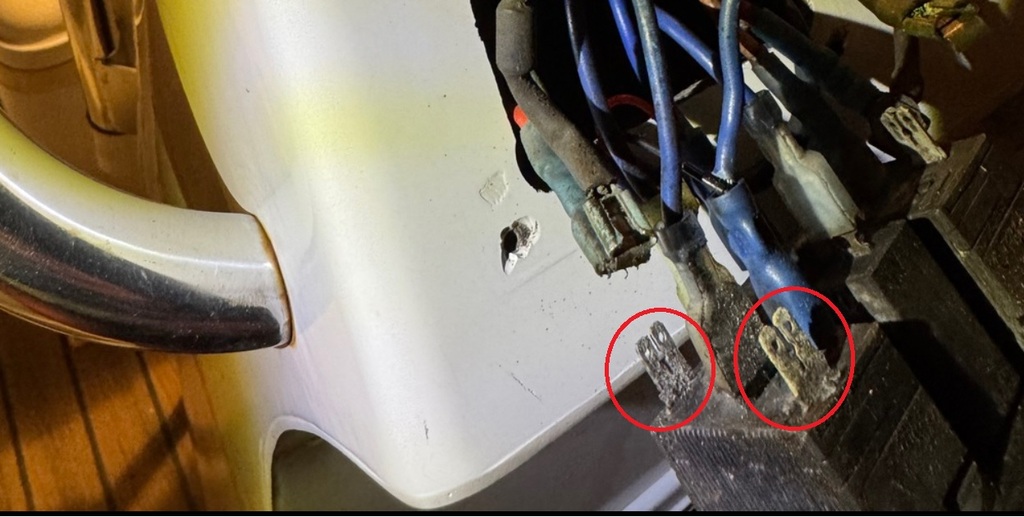

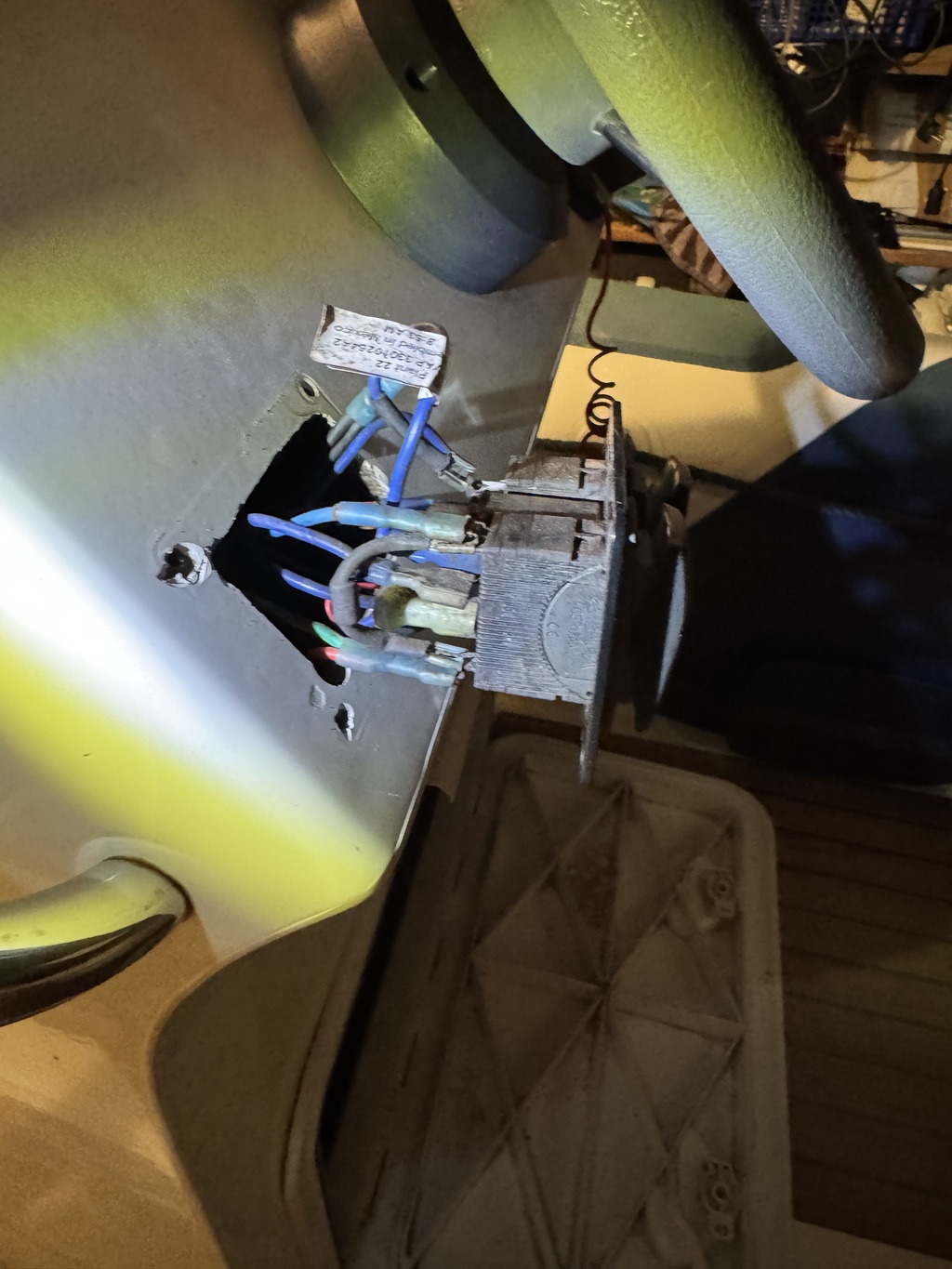

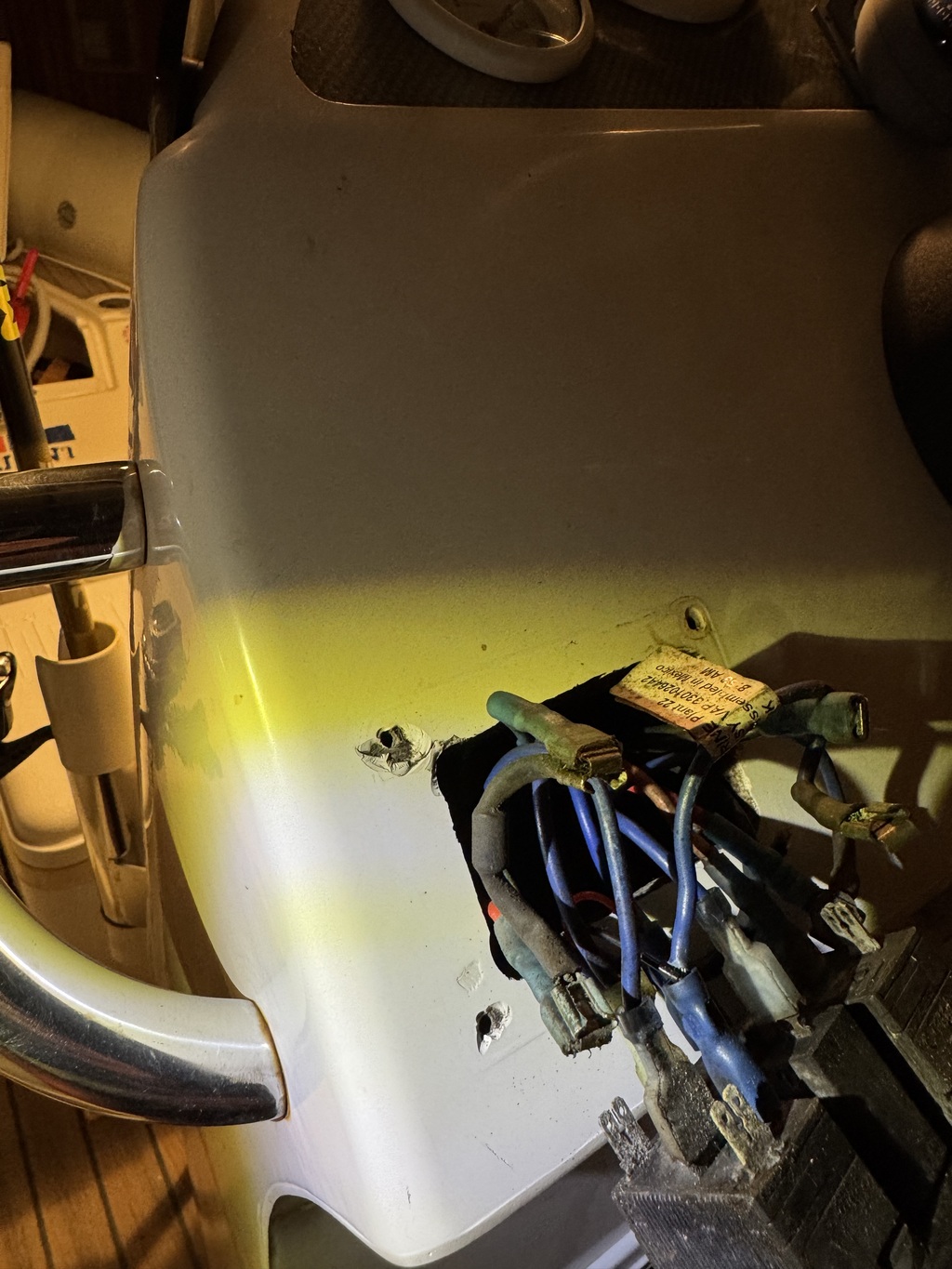

il était branché comme ça : borne inf et sup du contacteur de la commande de pompe

albor:Ketch, on tourne en supputations Là , il est temps que tu sortes le composant de la gaine pour faire avancer ton prob-·le 13 nov. 13:22
Ajouter un commentairePublier
PolmarPolmar
11h

Ce ne s'était pas un condensateur pour supprimer les parasites produites pr le moteur de la pompe ?

Ketch25Ketch25
9h

Bravo les gars (je peux vous dire que chatGPT c'est de la crotte à côté d'un bon forum d'humains) !

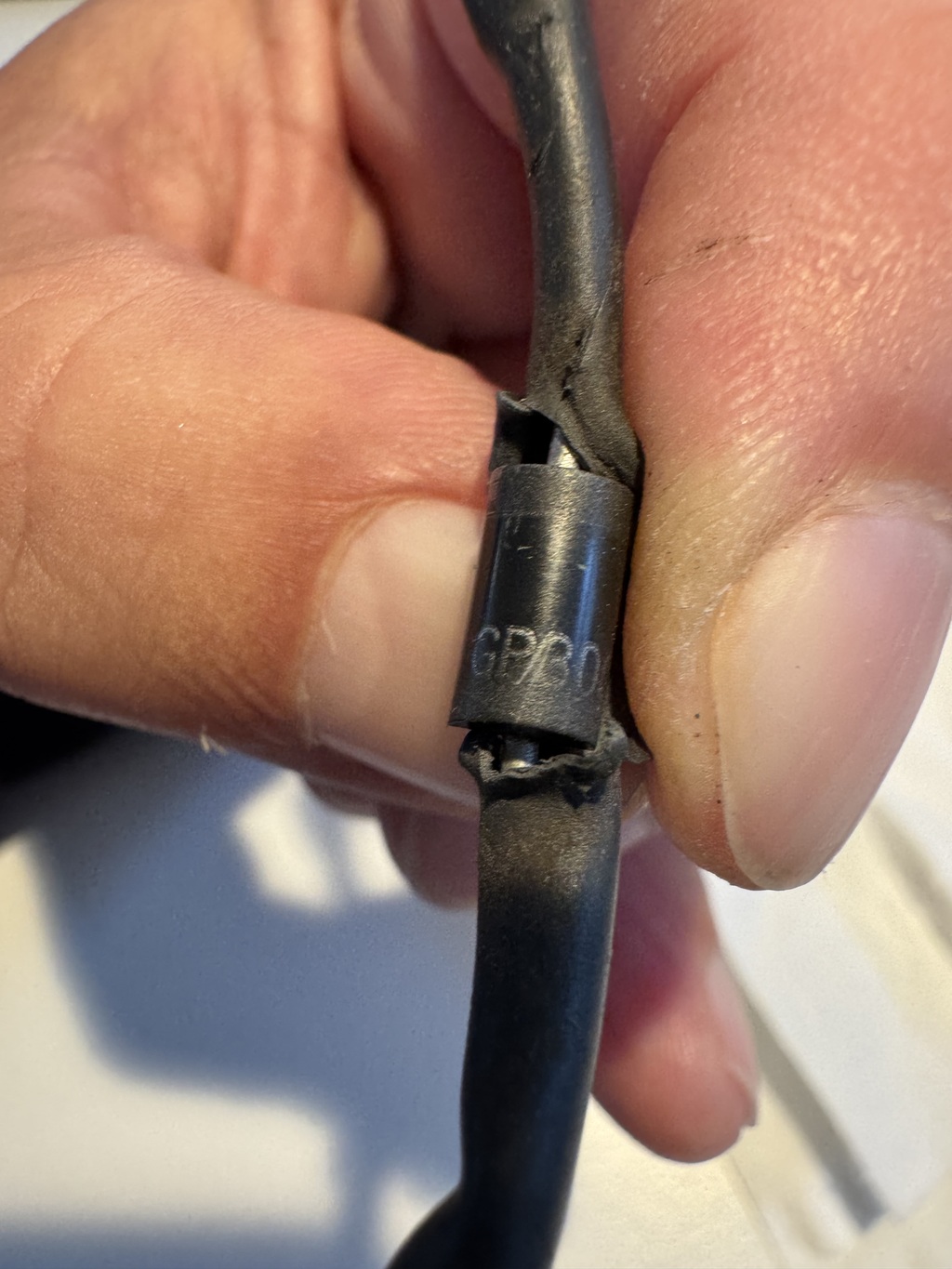

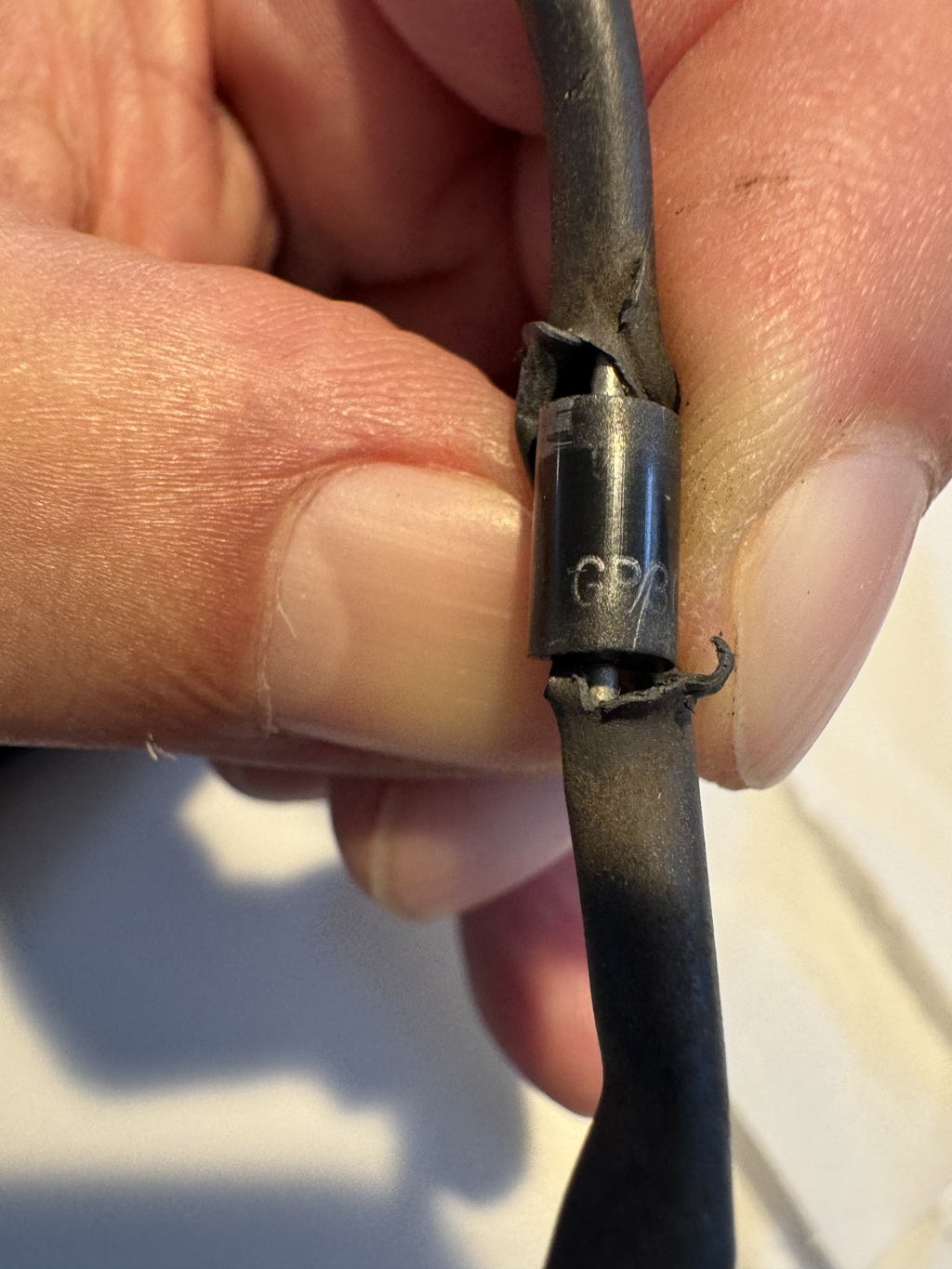

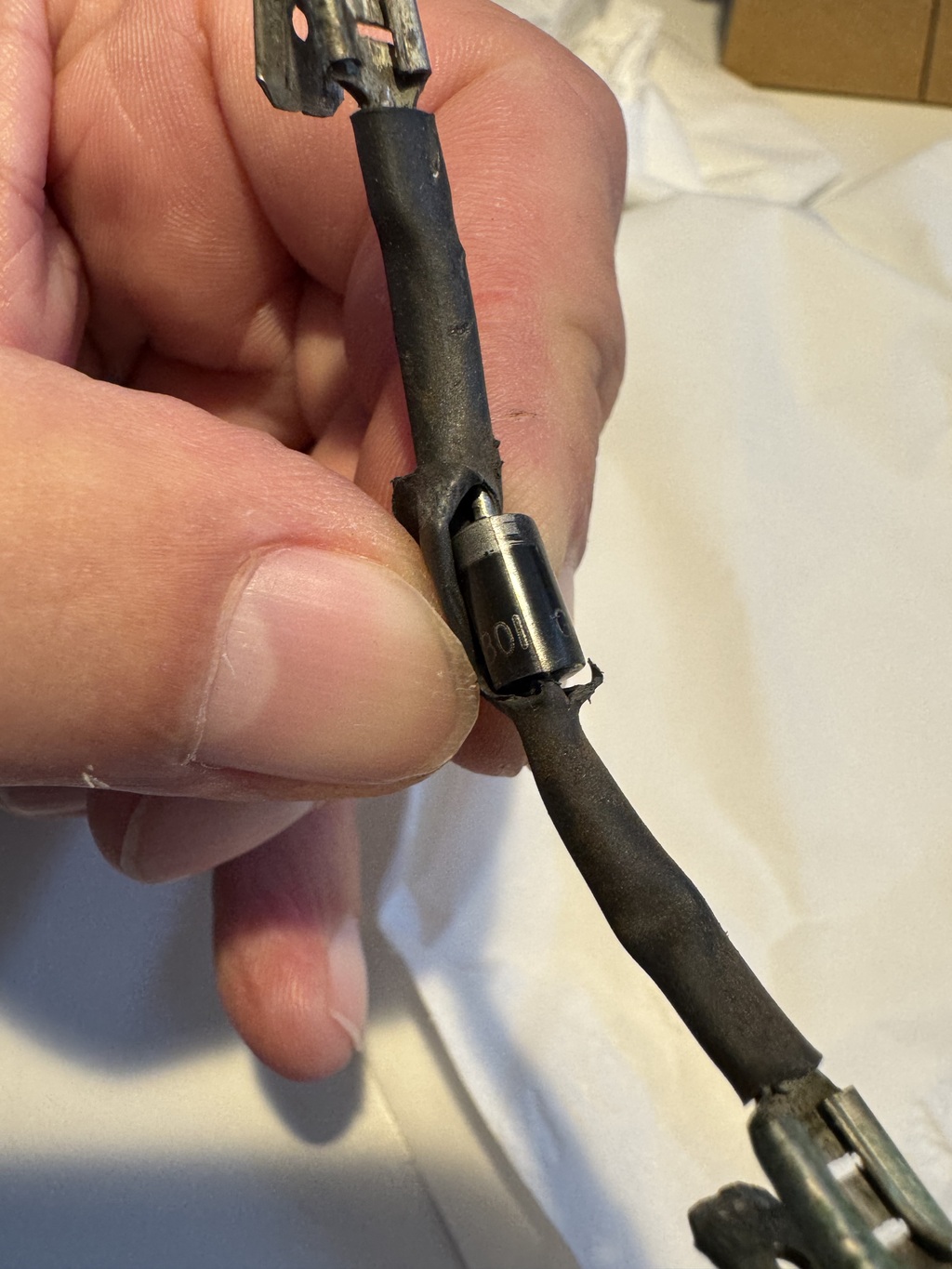

Ce n'est pas un fusible mais capa ou diode ?

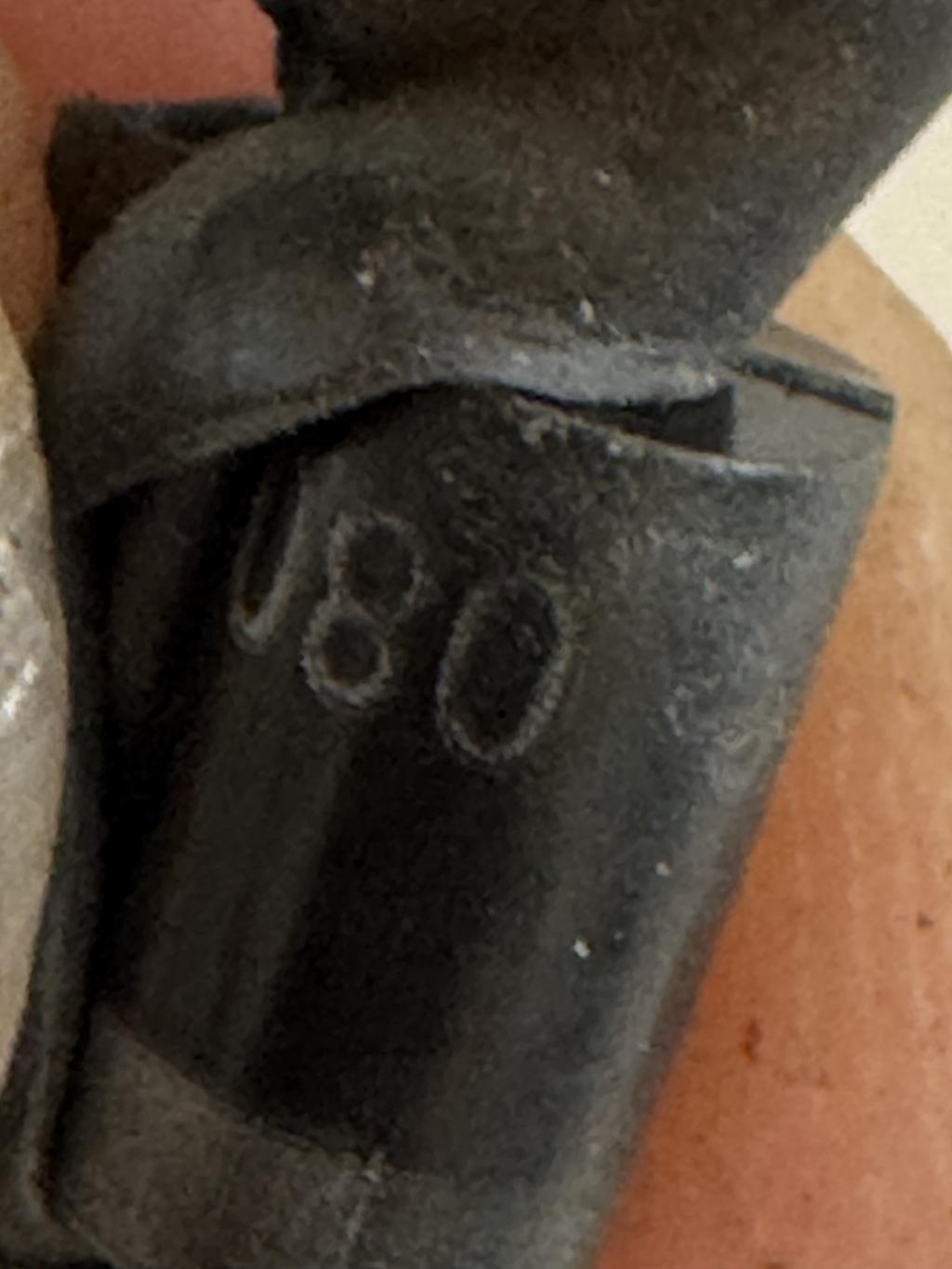

J'ai pas de mention µF et avec la zone grise je dirai diode ?

matelot@19001:C'est une diode.·le 13 nov. 14:15
matelot@19001:Maintenant que tu le sais, teste là avec ton ohmmètre dans les deux sens pour la contrôler.·le 13 nov. 14:17
matelot@19001:Probablement destinée à protéger la bobine du relais des tensions inverses de rupture. Attention à ne pas la brancher à l'envers.·le 13 nov. 14:20
Kerare:Elle peut aussi donner une info de tension à un appareil électronique (répartiteur de charge, ...).·le 13 nov. 21:40
Ajouter un commentairePublier
Ketch25Ketch25
8h

oups.. le sens n'est pas noté sur la gaine.. tu sais comment retrouver le bon sens de montage ?

matelot@19001:Il te faut mettre ton multimètre en position voltmètre 20 V, et regarder lequel des deux côtés est le positif (quand le relais est alimenté). C'est sur celui-là qu'il faut brancher le côté de la diode marqué par un anneau de peinture. Ainsi elle sera dans le sens non-conducteur. Si tu la branches dans l'autre sens tu la grilles.·le 13 nov. 15:44
matelot@19001:Relais ou pompe, je ne sais pas mais c'est pareil.·le 13 nov. 15:55
