Pose d'une trappe moteur

Bonjour a tous et toutes

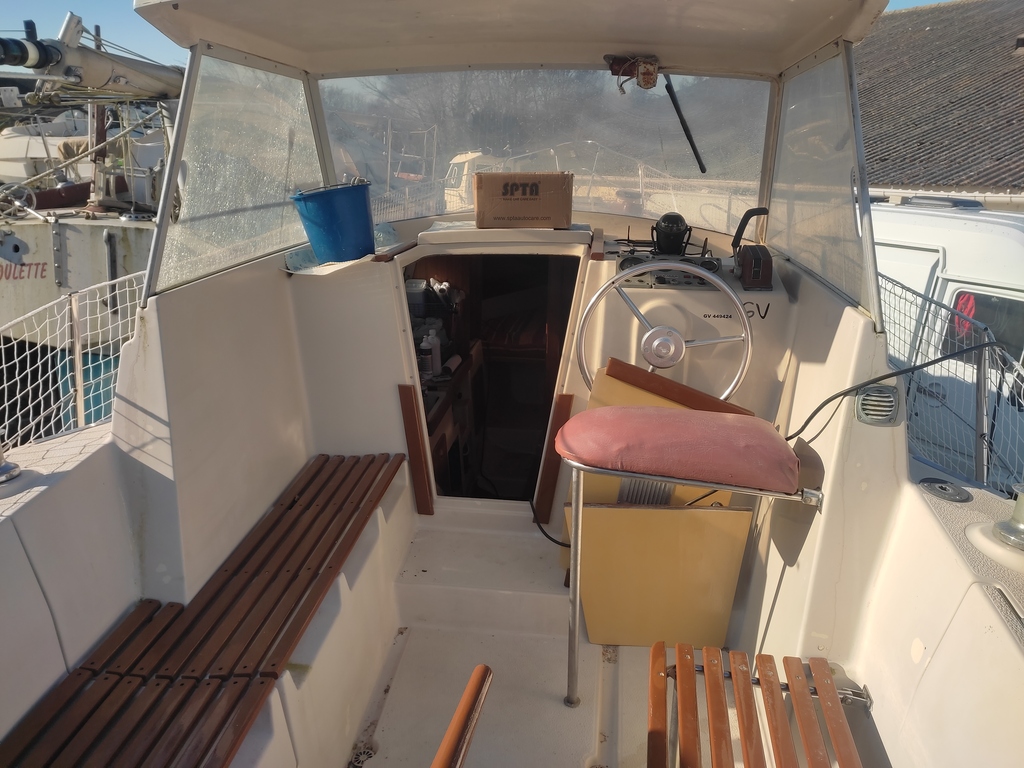

Je vais découper le sol de mon cockpit de mon évasion 25 pour intégrer une trappe de visite pour le moteur

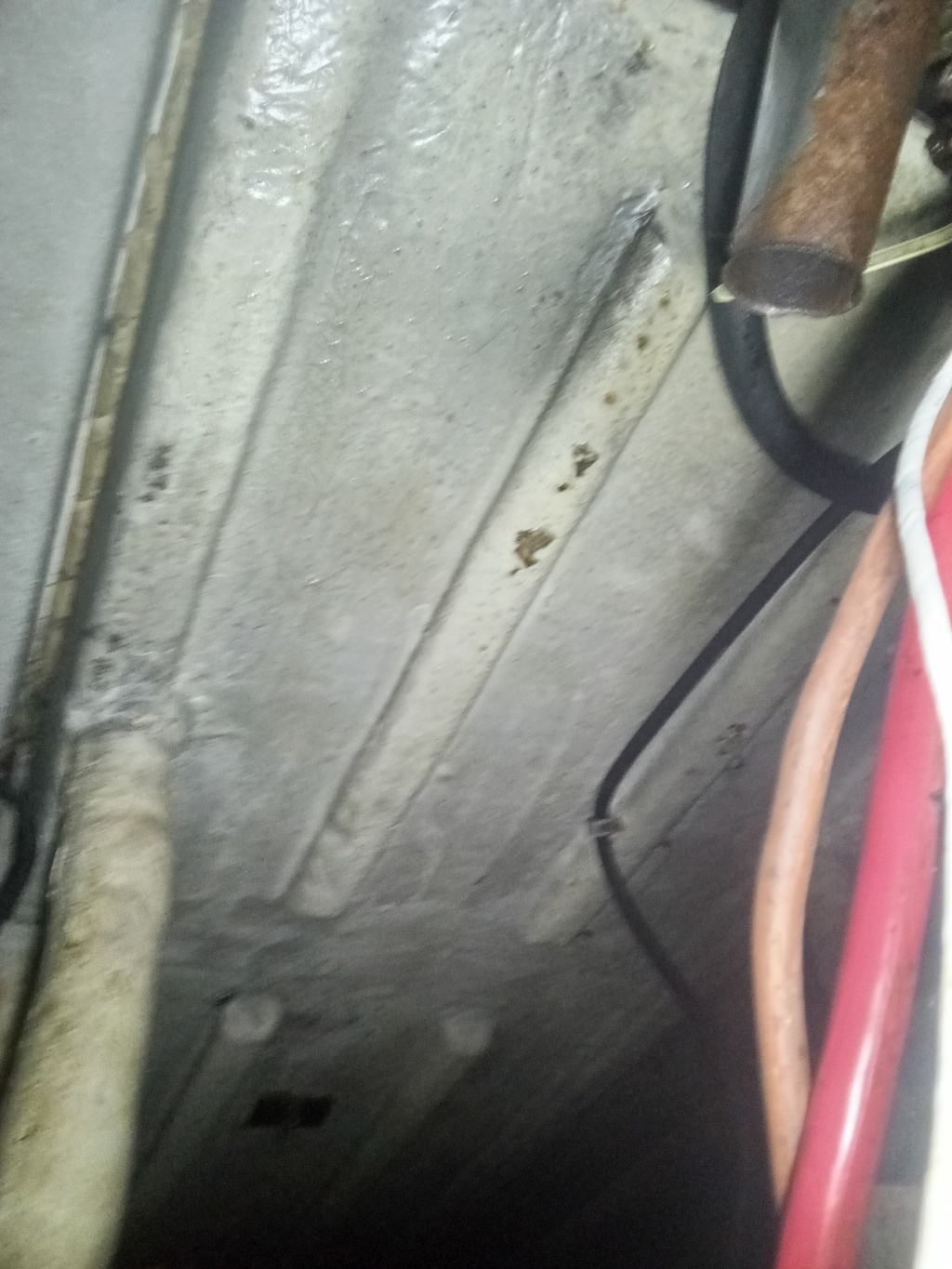

La trappe va tomber soit sur un renfort ( où il y'a le câble) soit si je la centre sur les deux ( plus précisément en mordant dans les deux renforts)

Comment pourrais je re solidifier l'ensemble !?

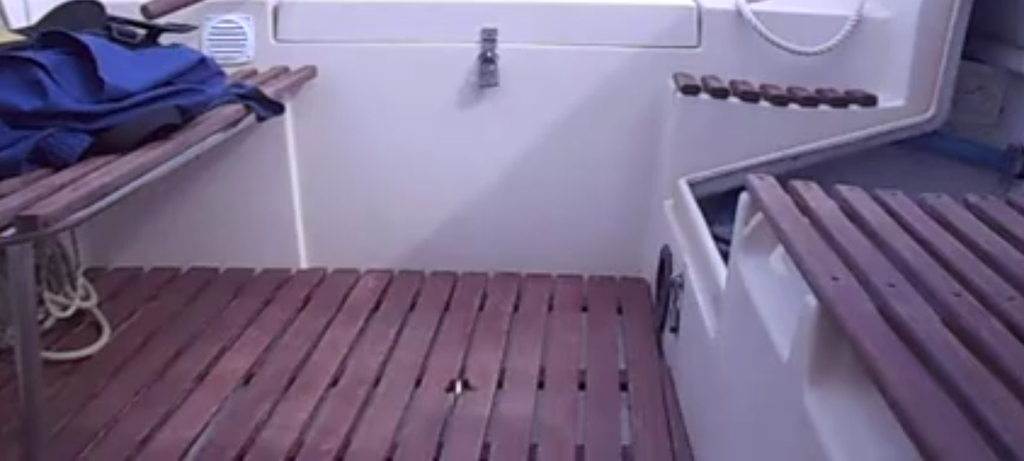

Je pense refaire par la suite un caillebotis un peu comme sur la photo, au dessus de la trappe qui fait 40mm de hauteur

Je pourrais peut être me servir des "supports" caillebotis pour solidifier ? ( 2 supports fixé le long et de chaque côté de la trappe en longeur , boulonné au sol ... mais le caillebotis se retrouverait dans l'autre sens par rapport au assises ...
Ce ne serait pas trop esthétique !
Help 🥴

L'équipage
#Confort#Matériel#Technique#Bateau#Mécanique
yalou89yalou89
4j
jean_manujean_manu
4j

Ça ne me semble pas être une bonne idée de fragiliser cette partie. De plus, tu risques d'avoir des infiltrations.
Pour ma part, j'ai fais une trappe dans la cabine arrière pour l'accès.
A voir selon la configuration de ton bateau.

fxvtfxvt
4j

Hello,
Jean-Manu a raison. Ce n'est pas une bonne idée.

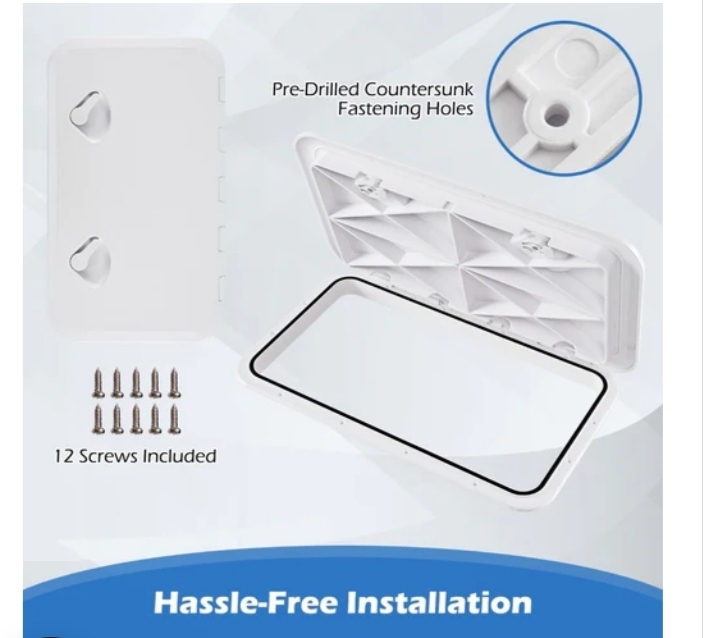

Par ailleurs le type de trappe sur tu as mis en photo est destiné à une cloison, et pas une surface où l'on marche.
Amicalement.
FX

yalou89yalou89
4j

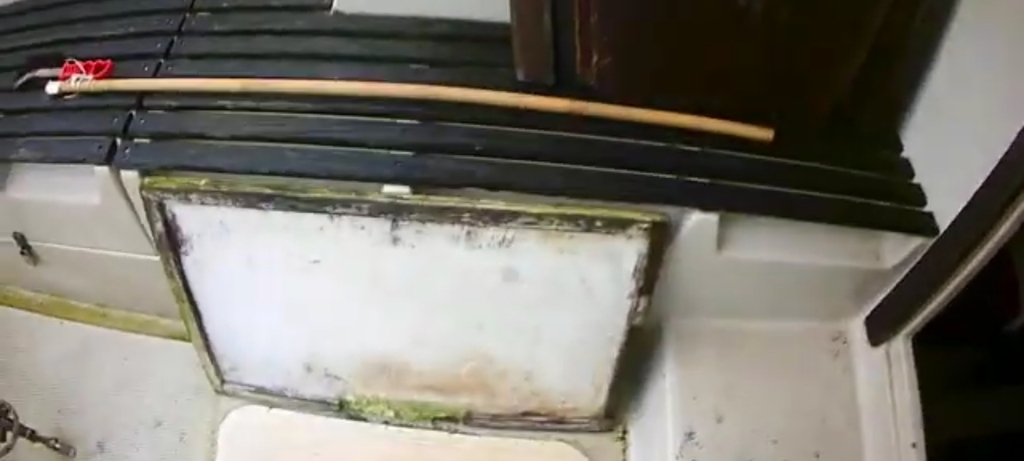

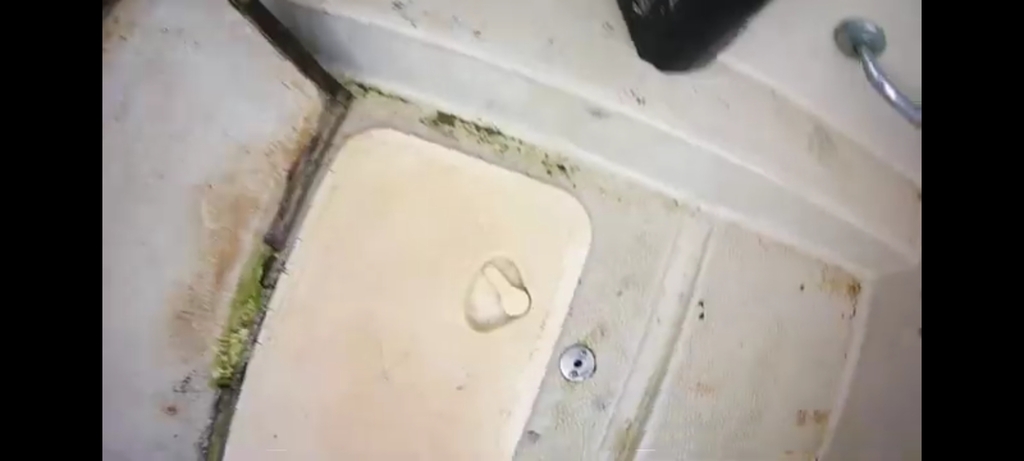

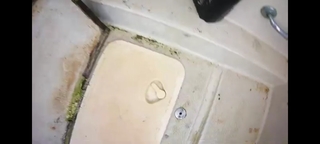

J'avais trouvé ça sur youtube, le même bateau... Même problème d'accès !

La trappe est même plus large que la mienne et il a dû obligatoirement coupé les 2 renforts
La mienne est prévu pour aller au sol 🤔 par contre 4 cm de haut ...

On voit que la personne a fait une protection pour la trappe par dessus ... Bof 😱

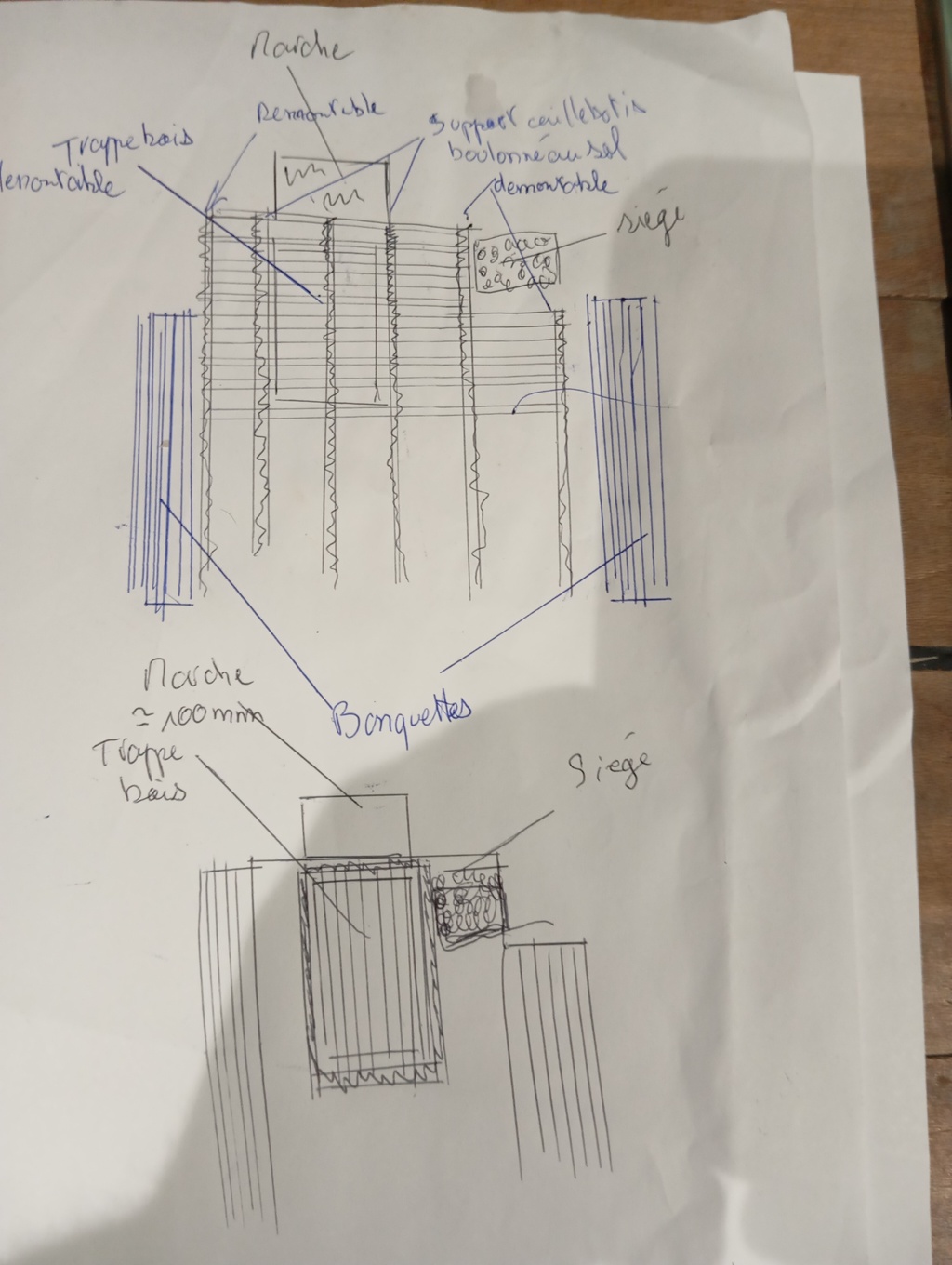

Moi je vois bien un caillebotis par dessus mais il serait dans l'autre sens des bois des banquettes

Ou bien je rattrape la hauteur de marche de ~100mm juste devant et boulonne des renforts tout autour de la trappe !? Ce serait moins lourd...

yalou89yalou89
4j

La marche fait bien 150mm
Si je fais un caillebotis qui rattrape la hauteur de marche !?
Des renforts tout autour de la trappe d'accès !?
La trappe fait 600mm de long 🤔

TITIMARINTITIMARIN
4j

je vais te dire un truc qui ne va pas te faire avancer mais, s'il n'y a vraiment pas d’accès sans défoncer le cockpit, mettre un HB n'est pas idiot du tout, et à la place de l'ancien moteur tu récupères du rangement.

La rappe fond de cockpit c'est bien pour l’accès, et nul pour tous les autres aspects notamment structure et étanchéité.

yalou89:C'est un évasion 25, un fifty !Retirer le moteur in-bord 😱 tu lui retire son âme ·le 20 oct. 22:23
TITIMARIN:Ce n'est pas faux 🙂 alors je te conseille une trappe vissée donc démontable pour les grosses maintenances. Les trucs à poignées ça perdra en rigidité et étanchéité ! ·le 21 oct. 06:42
Calypso2:Je partage l'avis de Titimarin.faire une découpe s'est structurellement risqué sur ces bateaux de construction légère.Donc la solution sage serait de mettre un panneau boulonné qui alors reprendrais les efforts ·le 21 oct. 09:30
Ajouter un commentairePublier
alboralbor
3j

L’idée de prévoir une trappe d’accès est bonne .
Tu peux découper sans crainte le fonds du cockpit, le cadre de le la porte rendra sa rigidité Au fonds . tu peux découper les raidisseurs, ils ne sont pas structurel, ils participent à la raideur du fonds ,et au confort du déplacement sur celui-ci
MÊme sans ces raidisseurs , tu pourrais danser dans le cockpit sans passer au travers 🤓
La trappe d’accès étant étanche, tu ne risques pas d’inonder la cale moteur.
En finition , un caillebotis comme sur la photo sera le top .

LeMokoLeMoko
3j

Bonjour Yalou

Si tu maitrises la stratification, et stratifier dans le compartiment c'est pas top, je te propose cela.
Tu poses un CP marine de 15 mm ep bien ajusté au dimension du fond, collage à l'epoxy puis stratification epoxy par dessus, puis découpe et pose de la trappe de ton choix. Les renforts sont juste là pour renforcer le fond et non structurel.

Le Moko

yalou89:Bonjour, un cadre en cp en fait 😉 seulement les renforts vont me gêner ! Et je n'ai pas accès dans le compartiment a part si je retire le moteur ...La trappe devrait passer entre ou obligé d'entailler dans les renforts Je vais coller au 291i et visser des cp entre les renforts ( les vis seront caché par la lèvre de la trappe ) et reprendre si entaillé les renforts en strat ou juste en résine chargé en bille·le 22 oct. 08:03
Ajouter un commentairePublier
