Schéma câblage moteur Nanni 4.220 HE

Salut Manug,
"...le faisceau moteur est coupé juste entre le moteur et le tableau pannel B3 de chez Nanni aussi et je voulais savoir si il y a des boîtiers électronique entre les deux comme boite à fusibles, boitier de préchauffage ou boîtier démarreur ??? ...".
Sur les Nanni (y compris le Nanni 4.220 HE), il y a 2 connecteurs :
1 connecteur sur le moteur et 1 connecteur sur le tableau de bord. Entre ces 2 connecteurs , il y a une rallonge de 3/6/9 mètres. Il n'y a pas de boîtiers électroniques quelconques entre ces 2 connecteurs. (Il y a un peu d'électronique dans le module d'alertes dans le tableau de bord).
Sur les 11 cosses de chaque connecteur, il est prévu 2 fils libres prevus pour le branchement éventuel des sondes cadrans température (10 fil jaune et gris) et/ou huile (6 fil gris) . Dans ton cas , je pense que tu as un cadran température sur ton TAB ; donc le fil qui n'est pas branché doit être prévu pour une sonde cadran huile (6 fil gris).

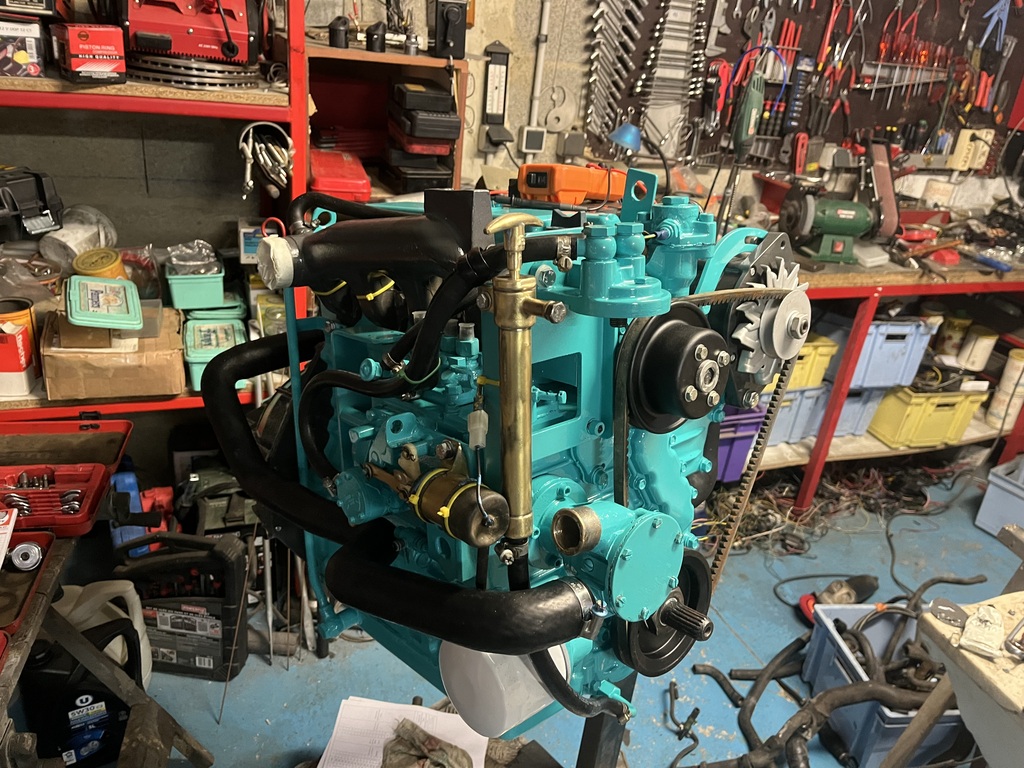

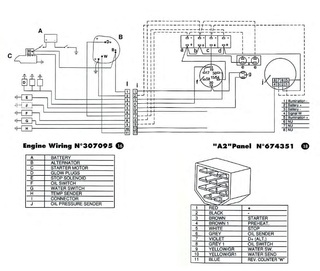

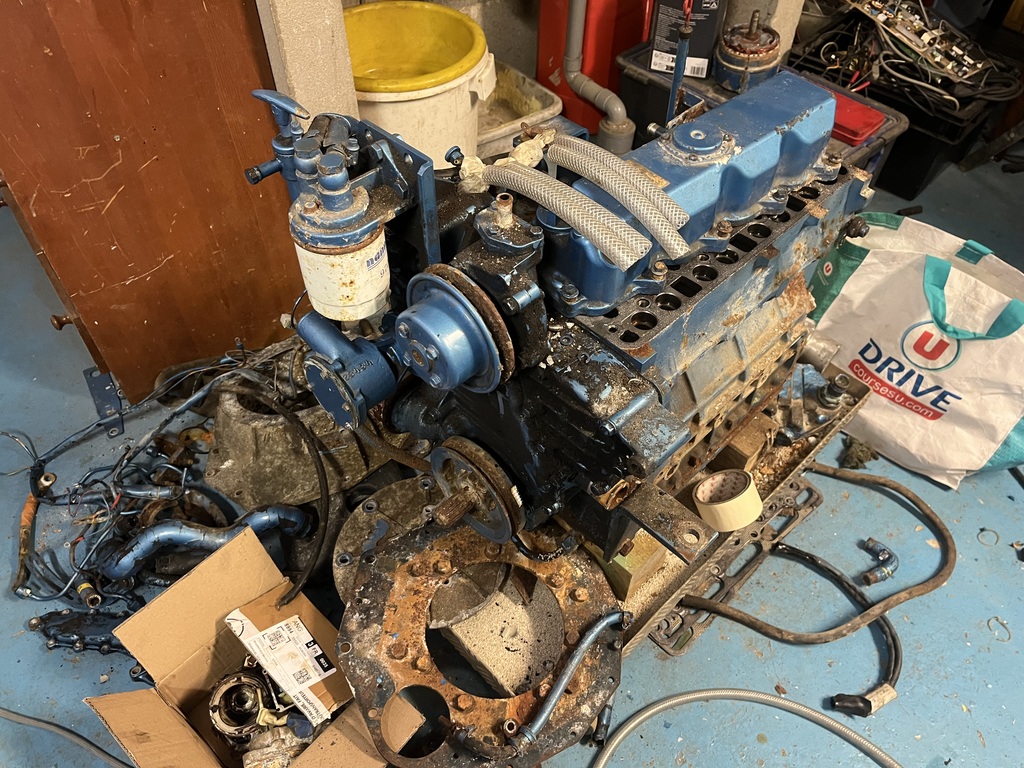

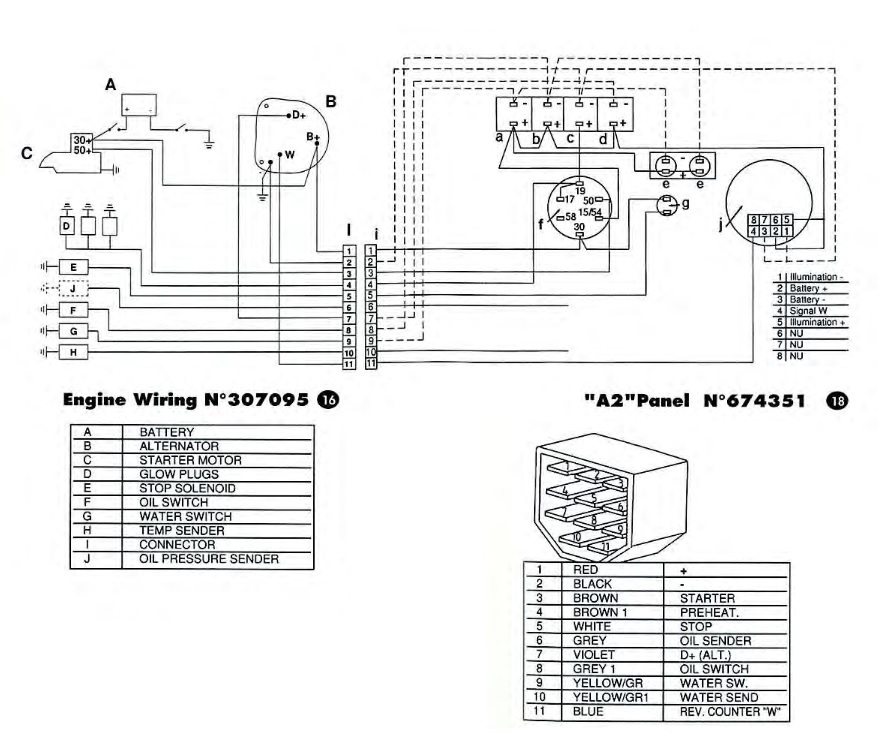

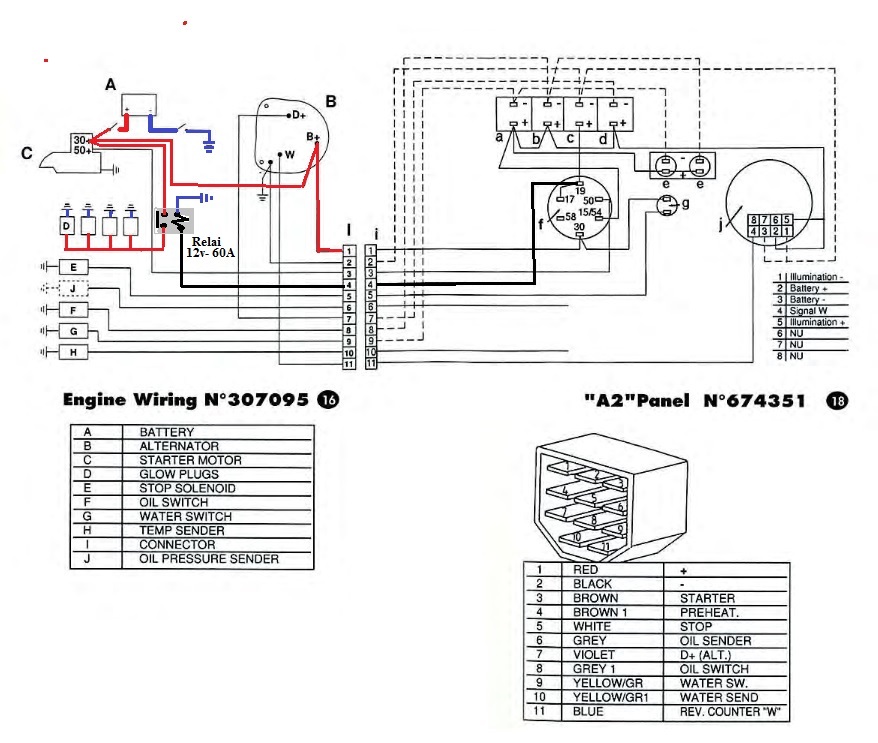

En principe, ci-joint le schéma du moteur et du TAB et des connecteurs pour un système électrique mono-polaire.
Mamita
