Avez vous vu mon antenne Gps??

Bonjour,
En essayant de comprendre pourquoi mon Ais ne se connectait pas à mon traceur raymarine C80, j'ai perdu la connection gps sur ma vieille vhf et mon Ais radar de la même époque ( 2009), mais j'ai toujours ma position gps sur mon traceur . Du coup j'essaye de voir si mon antenne Gps est défectueuse mais je la trouve pas. J'ai trouvé une antenne qui je crois était mon antenne Gps mais c'est celle du Navtex, du coup je cherche à résoudre ce problème et identifier ou le branchement défectueux ou l'antenne gps cachée 😊, le bateau est un oceanis 40 et je crois que l'équipement est d'origine. Merci de votre aide éventuelle .

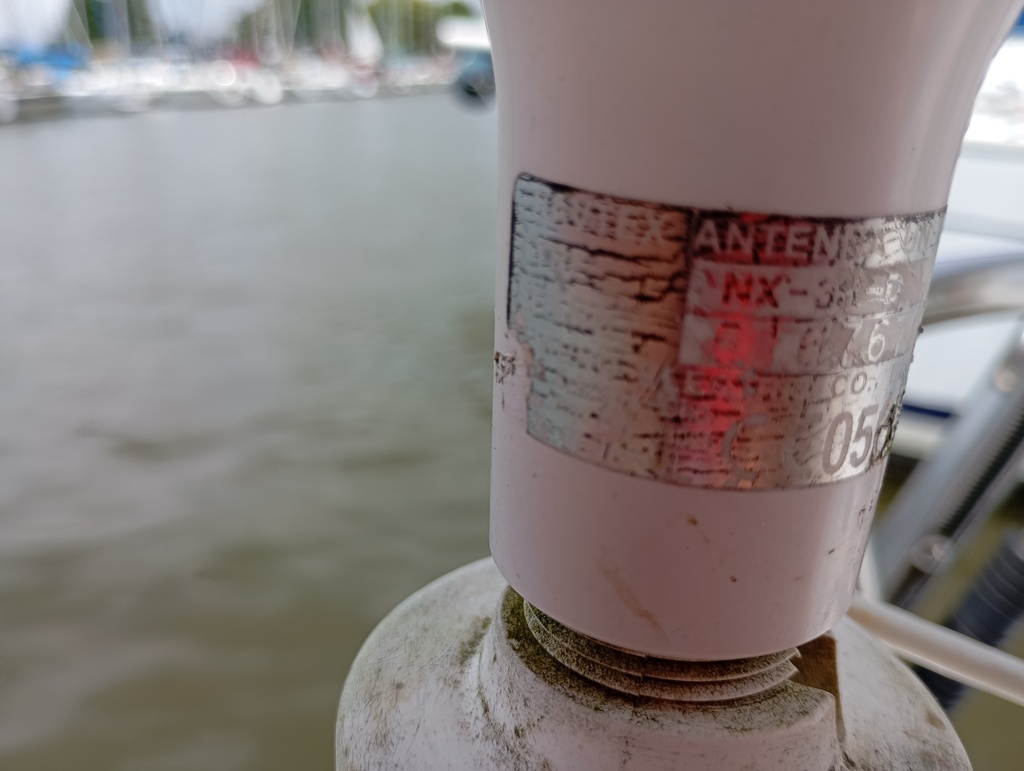

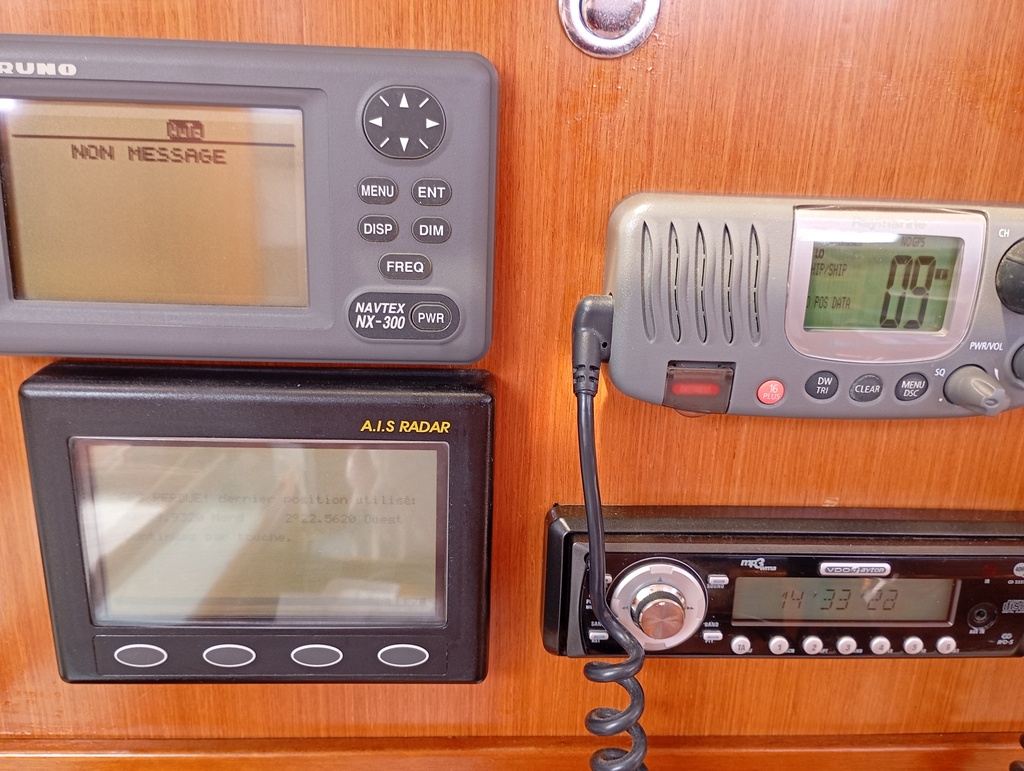

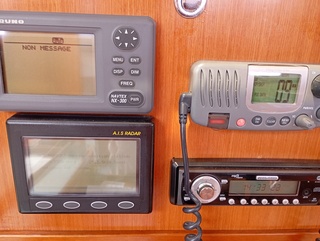

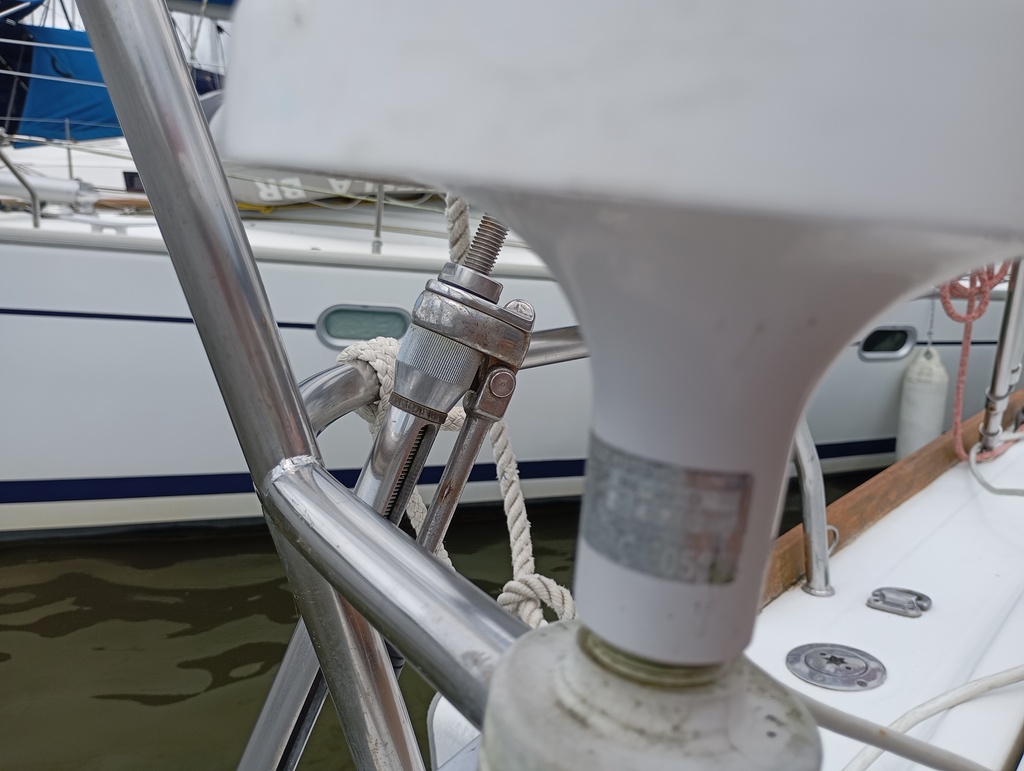

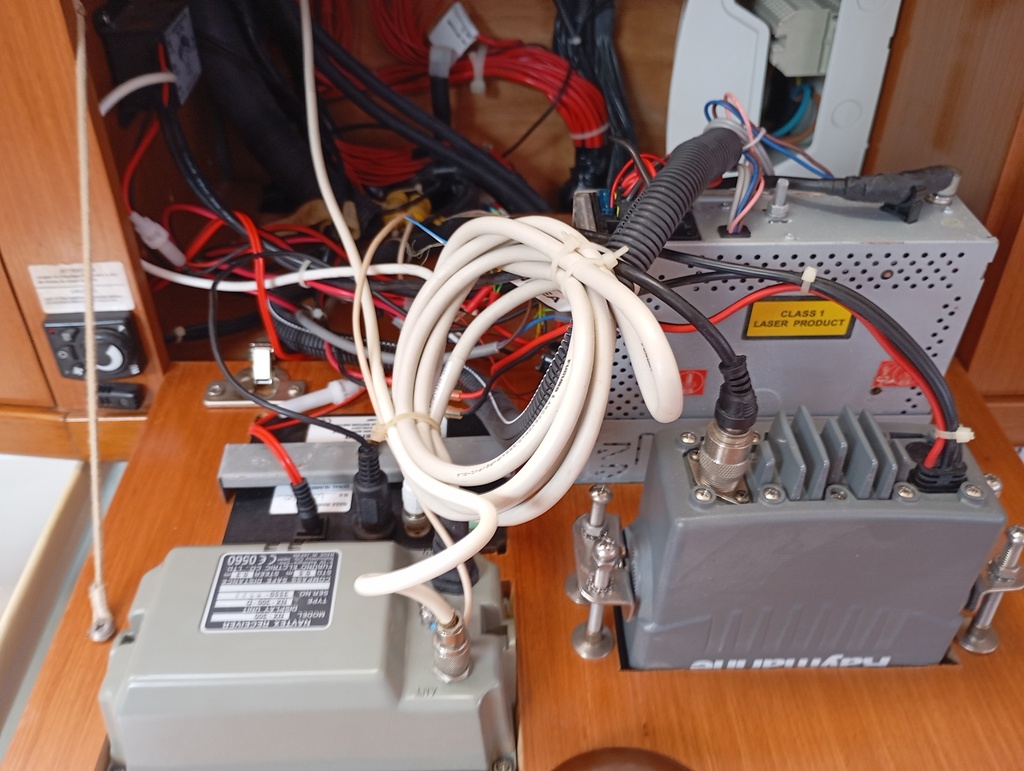

Quelques photos de mon afficheur ais, Navtex, vhf, leurs branchements au dos, et l'antenne identifié qui indique Navtex uniquement

L'équipage
#gps#nmea#vhfray49e#antenne#navtex
JousseJousse
13h
robertoroberto
13h13h

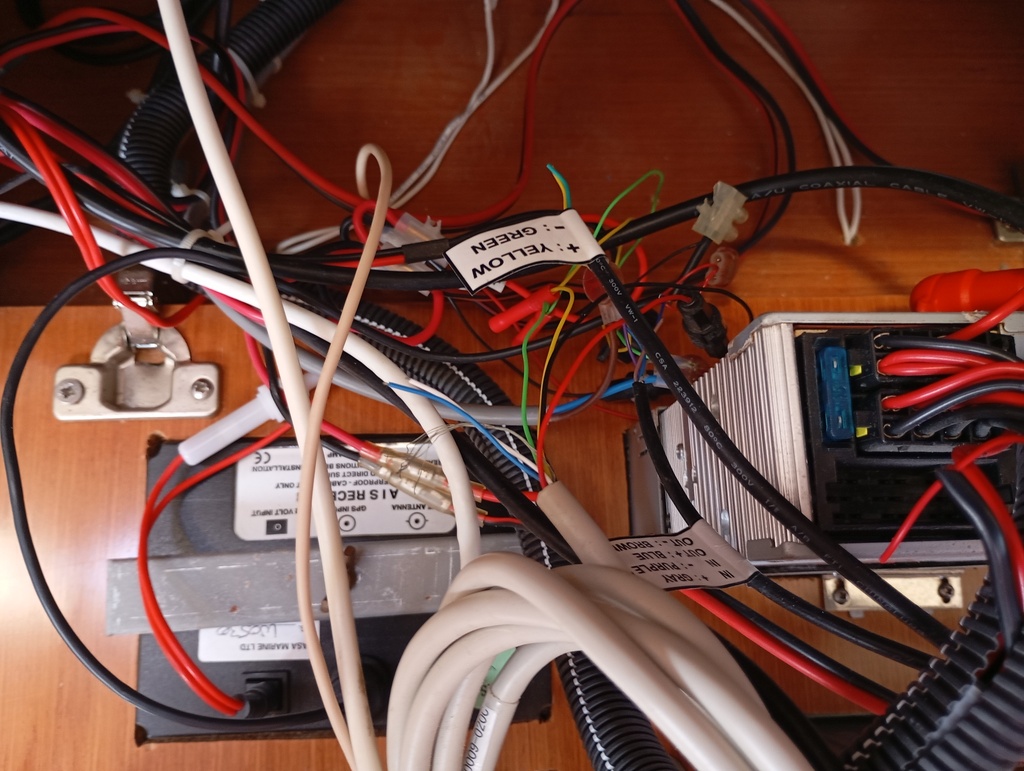

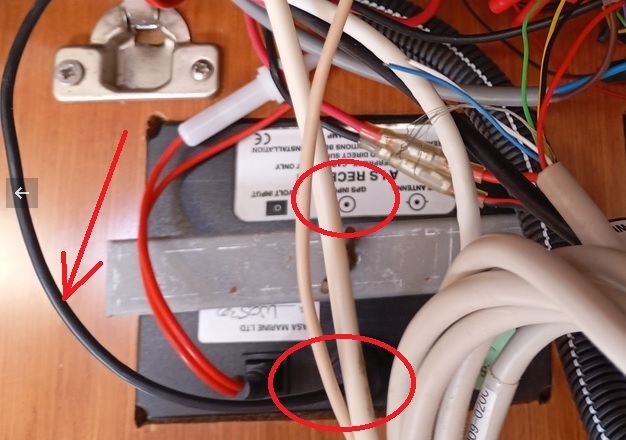

Regarde ou va le cable noir indique par la fleche rouge.
Derriere l AIS Nasa, la sortie centrale est le GPS, verifie que le cable noir sorte du centre (d un cote l'alimentation, de l autre l antenne).
Il devrait y avoir une liaison aussi avec la VHF.

Jousse:Cette sortie gps de l'Ais va en effet ensuite se diviser en deux avec un côté vers la vhf nmea gris , violet et bleu ( un marron pas connecté je sais pas si c'est normal ou toujours comme ça) et un autre côté vers des câbles plus gros sûrement l'antenne gps , ce câble gainé gris a deux câbles intérieurs plus épais ( un bleu et un marron) que les nmea·le 06 juin 15:16
Ajouter un commentairePublier
aquilalarocheaquilalaroche
13h

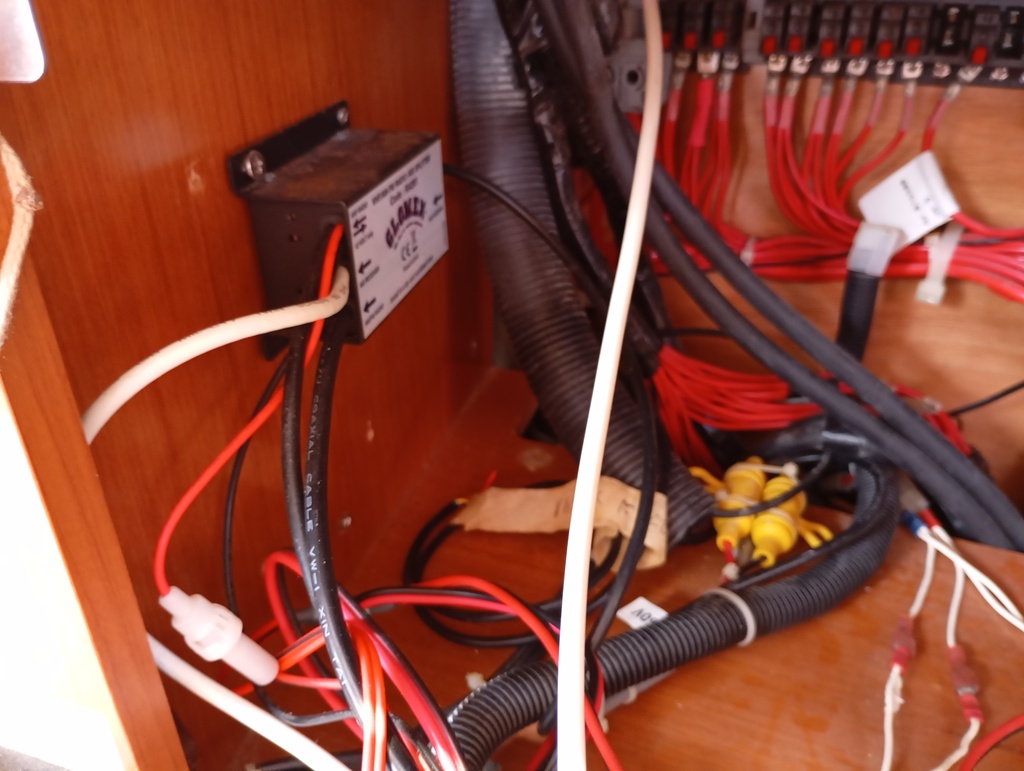

Ton boîtier Glomex ne serait pas un splitter d'antenne ?

Jousse:Oui c'est exact, pourquoi?·le 06 juin 15:17
Jousse:Mais c'est un splitter pour l'antenne vhf et l'antenne ais, et pas pour le gps, n'est ce pas?·le 06 juin 15:35
aquilalaroche:ton antenne Navtex ne serait-elle pas aussi celle du GPS ?·le 06 juin 15:36
Jousse:Ça ressemble en effet à une antenne Gps, c'est possible qu'elle soit Navtex et gps??·le 06 juin 15:38
yantho:Bonjour, l'antenne d'un nx300 ne peut servir qu'au navtex.·le 06 juin 16:00
Jousse:Ma vhf et mon Ais utilisent peut être une antenne Gps de mon traceur raymarine C80, mais avant l'alarme de l'Ais ne sonnait pas quand le traceur était débranché. C'est compliqué 😅·le 06 juin 16:05
Jousse:Je parle de l'alarme de l'Ais qui a perdu la position gps·le 06 juin 16:06
Ajouter un commentairePublier
JousseJousse
11h

J'ai trouvé mon antenne Gps. Merci 😊

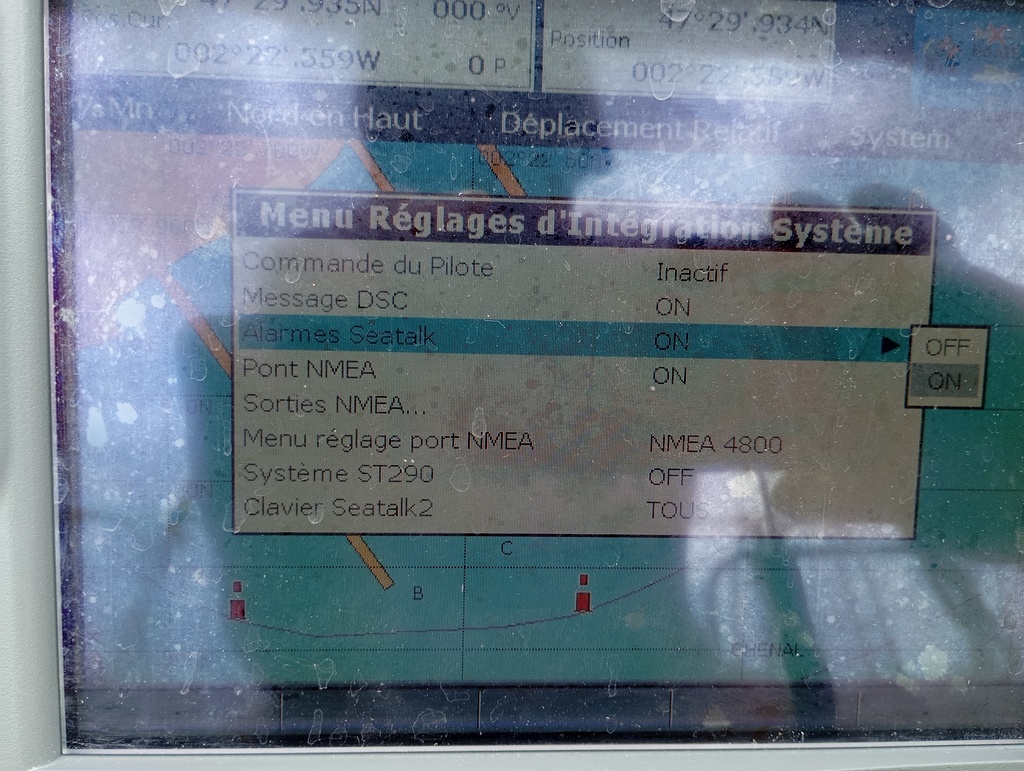

En fait, j'utilise celle de mon traceur raymarine C80 qui veut bien
La donner quand je configure le port nmea via le menu système
Intégration du traceur sur port nmea 4800, je l'avais changé sur port
Nmea ais, apriori mon c80 n'est pas relié à mon ais radar, c'est ce qui me reste à faire..
