Branchement GPS sur Clipper Log

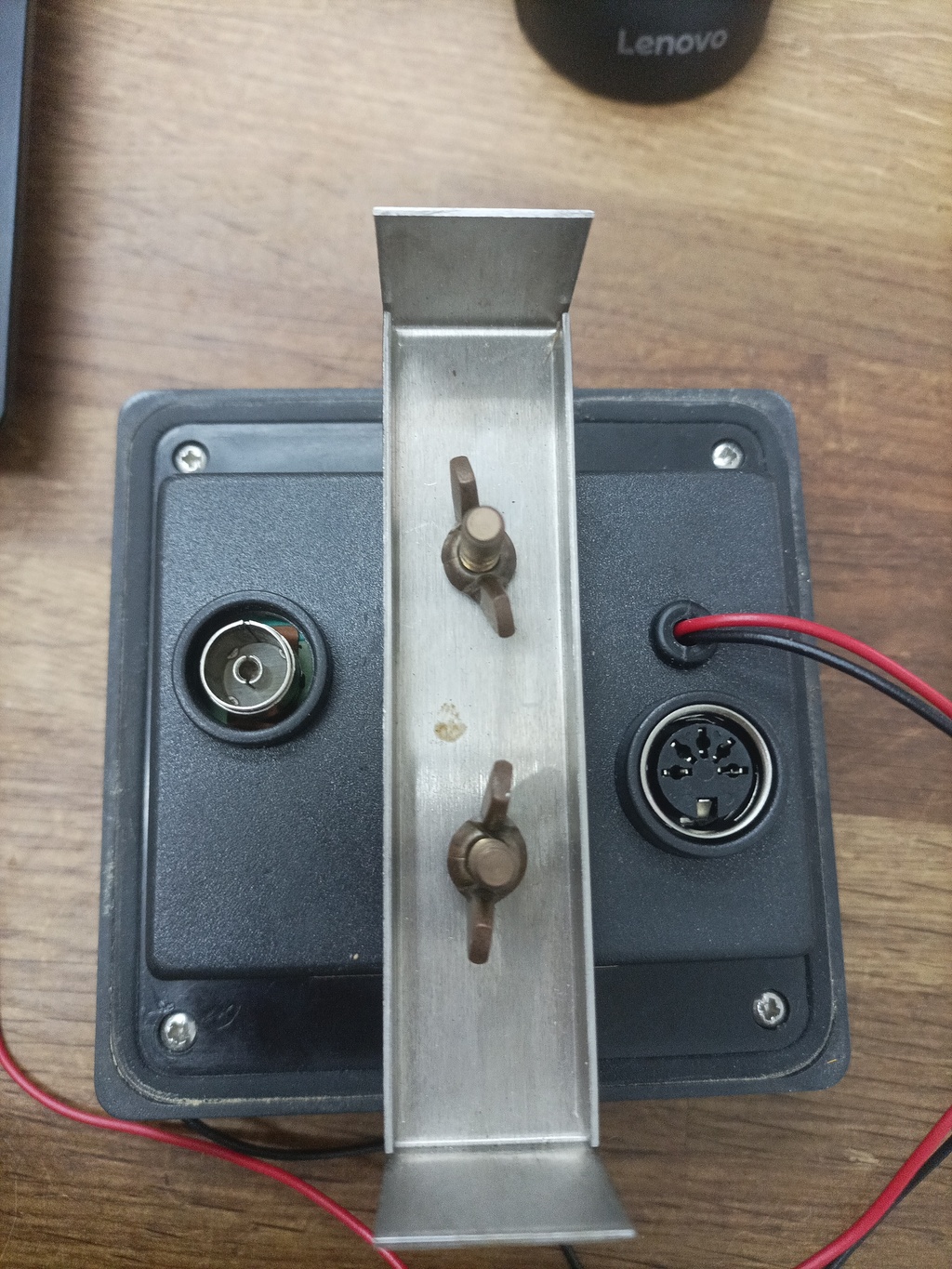

Bonjour je viens de récupérer un Clipper LOG de NASA Marine et j'aimerais savoir comment connecter un GPS dessus. Au dos il y à une prise coaxial, une prise 5 broches, 2 cables 12V et masse. Apparemment le 5 broche est uniquement pour du NMEA 0186 en sortie. D'ou viens l'input ?
Merci.

#Electronique#gps#afficheur

pater13

01 oct. 2025

Tous
Non lu

un Nasa Speedo Clipper Log ? pourquoi voudrai... Lady_C01 oct. 2025

bein pour avoir ma vitesse fond. pater1302 oct. 2025

Bonsoir Ce NASA est un instrument pour affiche... Synapse Navigation01 oct. 2025

Bonsoir, c'est pas ce qui est dit ici : https:/... pater1301 oct. 2025

c'est toujours plus facile quand on référence c... Lady_C01 oct. 2025

OK, Mea Culpa, je prends note. Je ne l'avais ja... Synapse Navigation02 oct. 2025

bé oui. c'est bien ca mon problème. pater1302 oct. 2025

@Synapse Navigation : y'a pas de mal, ils s'app... Lady_C02 oct. 2025

Je soupçonne qu'il y ai plusieurs versions de c... pater1304 oct. 2025

Quelqun aurait la doc de branchement qui expliq... pater1304 oct. 2025

la doc. a été mise plus haut, on a l'explicatio... Lady_C04 oct. 2025

Bein en fait, ya les branchements pour la sorti... pater1323 nov. 2025

Connectez le fil noir à la borne négative de l'... Lady_C23 nov. 2025

Ok. Mais je n'ai aucun fils bleus/marrons au do... pater1326 nov. 2025

OK. il manque un câble avec prise DIN 5 broch... Lady_C26 nov. 2025

Lady_C

01 oct. 2025

un Nasa Speedo Clipper Log ?
pourquoi voudrais-tu connecter un GPS dessus ?

pater13:bein pour avoir ma vitesse fond.·le 02 oct. 09:32

Ajouter un commentaire

Synapse Navigation

01 oct. 2025

Bonsoir
Ce NASA est un instrument pour afficher la vitesse venant d’un speedo. Il n’est pas possible d’y connecter directement un GPS.
Que voulez vous faire en fait ?

Ajouter un commentaire

pater13

01 oct. 2025

Bonsoir, c'est pas ce qui est dit ici : www.orange-marine.com[...]er.html

Lady_C:c'est toujours plus facile quand on référence correctement le matériel :-) www.nasamarine.com[...]Log.pdf ·le 01 oct. 22:28

Synapse Navigation:OK, Mea Culpa, je prends note. Je ne l'avais jamais vu connecté à un GPS jusqu'ici. Ce n'est pas courant.Par contre, dans la doc, ils pourraient mettre un schéma, ce serait plus facile pour ceux qui veulent le cabler.·le 02 oct. 07:01

pater13:bé oui. c'est bien ca mon problème.·le 02 oct. 09:31

Lady_C:@Synapse Navigation : y'a pas de mal, ils s'appellent tous "Clipper Log", alors, sans savoir précisément :-)·le 02 oct. 10:14

pater13:Je soupçonne qu'il y ai plusieurs versions de ce clipper log et que je n'ai pas la bonne...·le 04 oct. 10:17

Ajouter un commentaire

pater13

04 oct. 2025

Quelqun aurait la doc de branchement qui explique ce qui va sur cette prise coax.

Lady_C:la doc. a été mise plus haut, on a l'explication du branchement et la couleur des fils.
il faudrait lire, sinon, à quoi ça sert qu'on se décarcasse ?·le 04 oct. 11:59

pater13:Bein en fait, ya les branchements pour la sortie NMEA, mais je ne comprend pas comment connecter un entrée GPS ou loch dessus... désolé, si je trouve pas ca clair ;-)·le 23 nov. 12:53

Lady_C:Connectez le fil noir à la borne négative de l'alimentation. Connectez le fil rouge à l'alimentation 12 volts via un fusible de 1 ampère. Connectez le fil bleu à la sortie NMEA (NMEA +ve) de l'émetteur et connectez le fil marron à la référence NMEA (NMEA -ve). Si l'émetteur ne possède pas de connexion marquée « Référence NMEA (NMEA -ve) », connectez également le fil marron à la borne négative de l'alimentation.·le 23 nov. 13:29

Ajouter un commentaire

pater13

26 nov. 2025

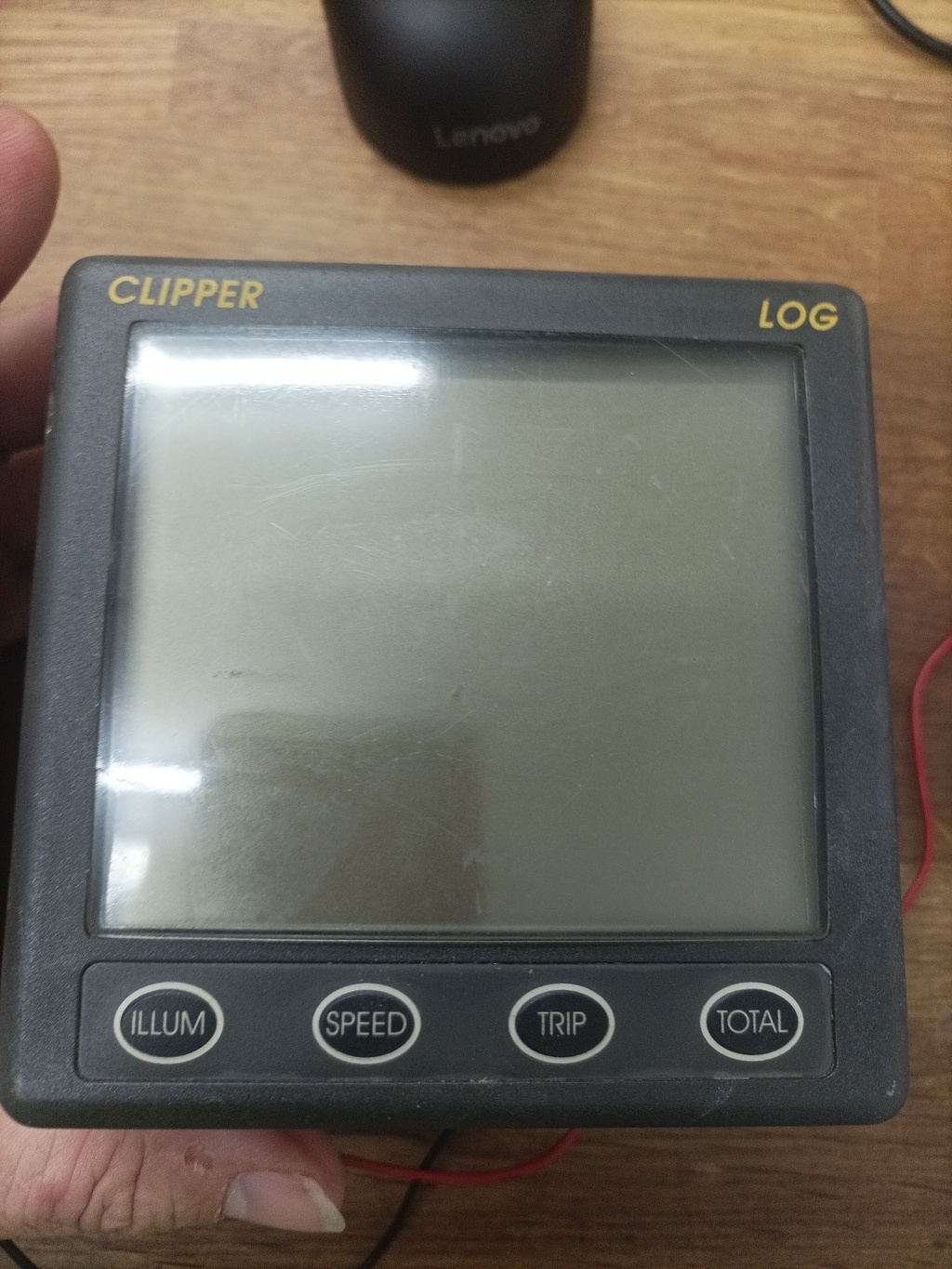

Ok. Mais je n'ai aucun fils bleus/marrons au dos de l'afficheur (ceci explique peut être l'incompréhension). Je rajoute des images pour mieux comprendre. Et je repose la question, comment je connecte une sortie GPS NMEA la dessus ?
