configuration N2K0183 avec VHF rt 550 AIS

Bonjour,

je n'arrive pas à configurer mon convertisseur wifi.
j'ai demandé de l'aide sur le forum vela navega, mais pour le moment personne n'a réussit à trouver de solution.

donc mon reseau est le suivant.

un reseau NMEA2000 avec un pilote (unité centrale, capteur de barre ... et un gyrocompas)

une centrale B&G avec loch, sondeur, anémo

un GPS connecté à une VHF RT550 AIS

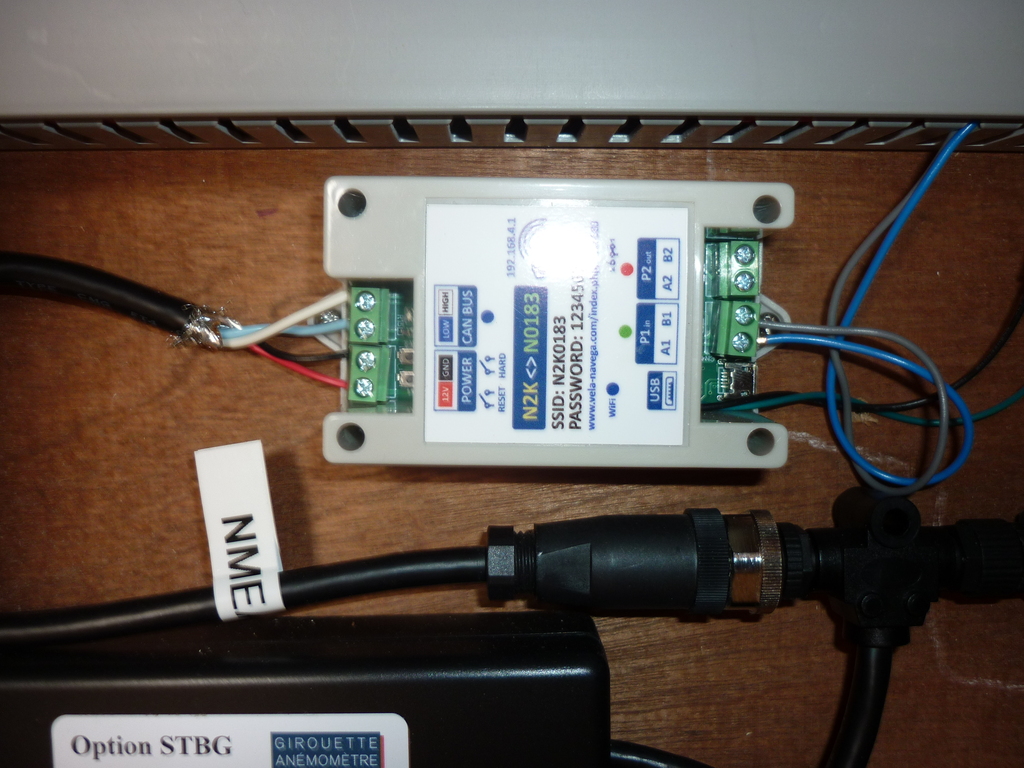

ces 3 petits reseaux sont connectés via un boitier N2K0183
le boitier est alimenté (via NMEA200) et le WIFI fonctionne.

je cherche à comprendre comment configurer le boitier pour avoir les cibles AIS sur OPENCPN.

en fonction des entrées que je mets dans OPENCPN, je vois ou pas le GPS de la tablette?
jusque là, tout va bien.

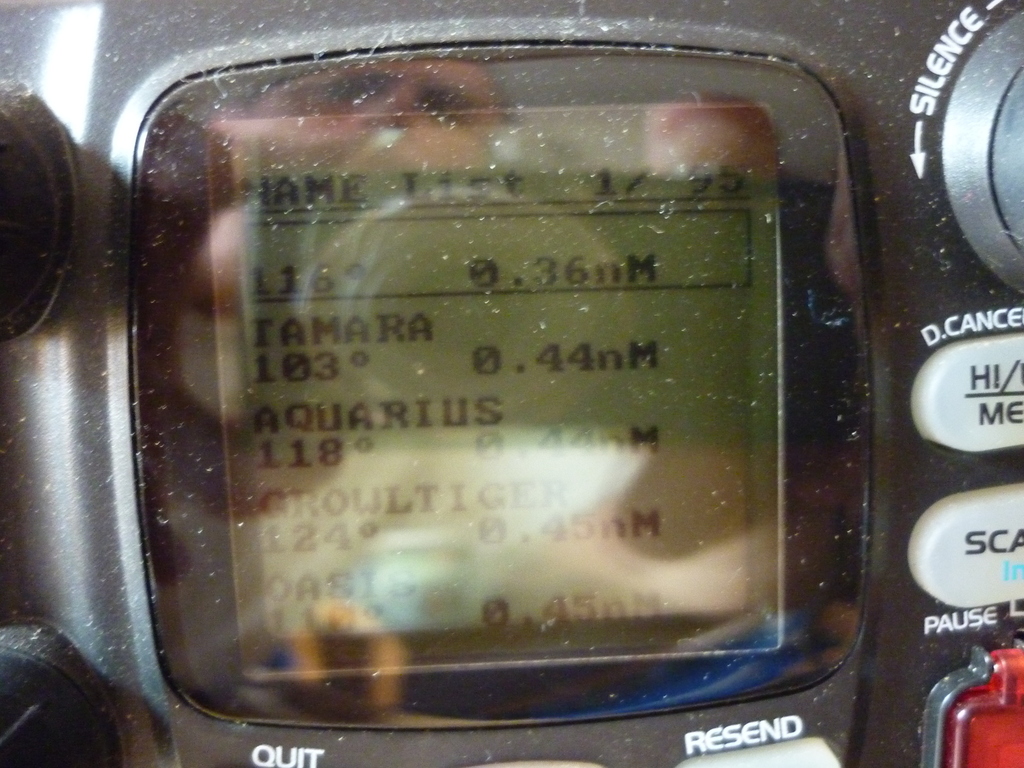

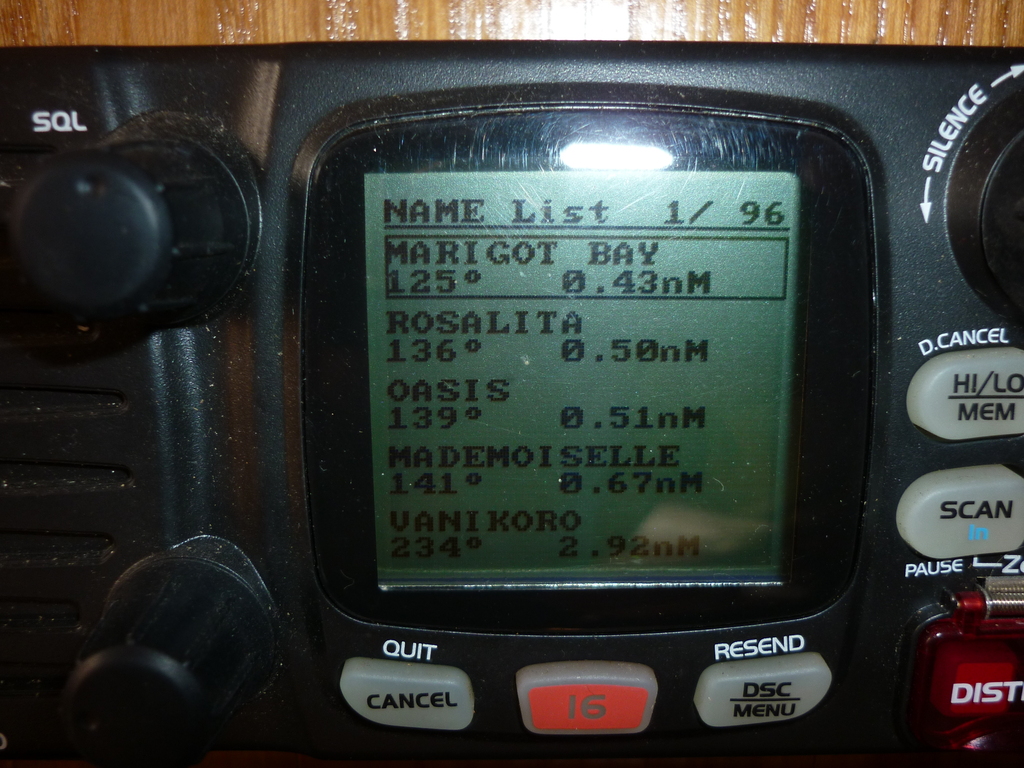

la VHF voit bien les cibles AIS.
j'ai essayé pas de config, en UDP, en TCP, les 2 en même temps, avec NMEA2000 ou pas

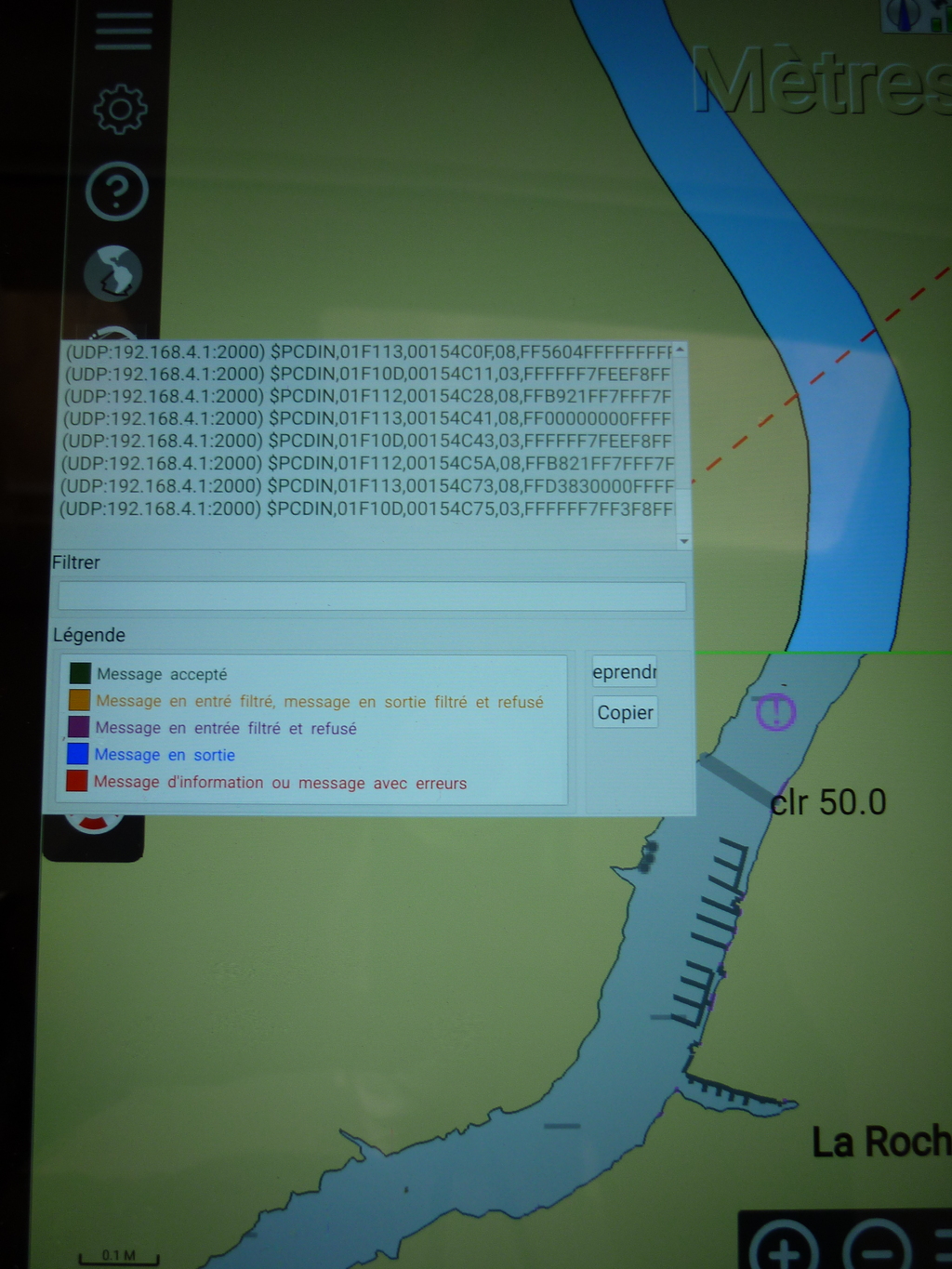

bref, je ne reçois rien sur OPENCPN ... même pas le gyrocompas en NMEA2000
autan je peux éventuellement me dire que la VHF n’envoie rien dans les fils gris et bleu ... autan j'ai du mal à me dire que le réseau NMEA2000 n'envoie pas les données du compas (visible sur l'afficheur du cockpit)
j'ai aussi essayé différentes vitesses de transmission, la VHF n'en offre que 2 : 4800 ou 38400.

qu'est ce que je fais mal ou pas ?

L'équipage
08 sept. 2025
08 sept. 2025

on ne voit pas comment est configuré P1.
d'après le forum vela-navega, P1 est en 4800 redirigé vers UDP et N2K

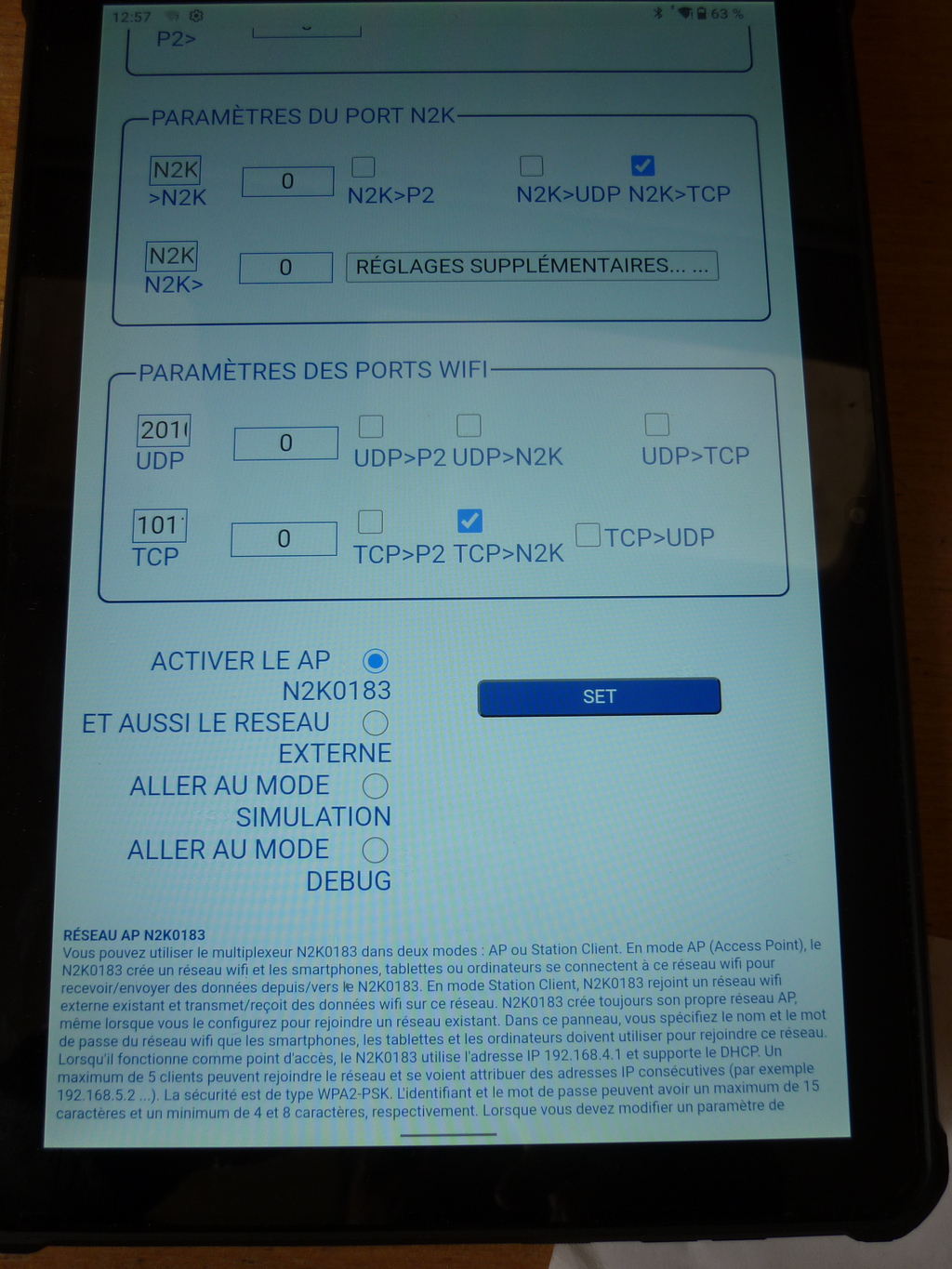

P2 a une case cochée alors que, selon moi, ça devrait être vide, ainsi que (Wifi) TCP>N2K.
RAW N2K OUTPUT ne devrait pas être validé

logiquement, tu ne devrais avoir que
P1 (4800 ou 38400, selon réglage VHF) > UDP
N2K (converti en NMEA0183) > UDP

j'ai l'impression que si tu veux aussi les données GPS transmises > UDP, il faudra que tu connectes Orange+ et Noir- sur le port interne Px


jihesse:en fait j'ai mis 4 photos pour lancer le sujet, mais j'ai fait des essais avec uniquement P1, ou uniquement NMEA2000 et uniquement en sortie par exemple.·le 08 sept. 21:05
08 sept. 2025

Bonsoir
J'ai aussi une VHF Navicom et un multiplexeur. J'ai suivi vos discussions avec dagnall sur le forum Vela Navega. Il est très compétent.
Êtes-vous sure que le câble NMEA 2000 est pris au bon endroit sur le backbone. On ne voit pas bien sur les photos.
Sur une photo de votre config sur Vela le P1 Imput est a 4800. Dans le mode emploi de la radio, c'est écrit Les données en sortie sont des phrases NMEA (VDM) à 38,4 Kb.
Les problèmes NMEA2000 et 183 sont distincts.


jihesse:sur la photo, on voit la dorsale, avec l’étiquette, et juste à droite la prise du boitier.encore plus à droite (invisible sur la photo) j'ai connecteur multiple avec alim, afficheur, télécommande, gyro, et au bout une terminaison. de l'autre coté, je pars sur 5m environ vers le pilote, le capteur de barre ... et la terminaison. la radio offre le choix de la vitesse de transmission des données AIS en 4800 ou 38400, j'ai fait les essais avec les 2 vitesses. j'ai aussi sélectionné "GPS REDIR" dans la VHF tout en supprimant l'utilisation du GPS de la tablette. oui, NMEA2000 et 0183 sont distincts, et lors des essais de config, j'essaye soit l'un soit l'autre soit les deux ... etant dans les 2 cas avec des câbles "constructeur", j’écarte peut être à tord, leur bon fonctionnement ... mois sur le NMEA2000, j'ai au moins l'alim ... donc je ne vois pas trop pourquoi les infos ne passeraient pas. dans ces réponses, dagnall parle de led qui doit s’allumer. je n'en ai pas. je pourrais conclure que la radio n’envoie rien ... ·le 08 sept. 21:21

bonsoir, la suite.

je viens encore de faire des essais.
comme je me pose la question de savoir si ma VHF envoie bien des infos, j'ai installer opencpn sur un vieux PC avec une prise RS-232 !

je branche donc en direct la sortie de la VHF (toujours les fils gris en bleu) sur ma RS-232 ...

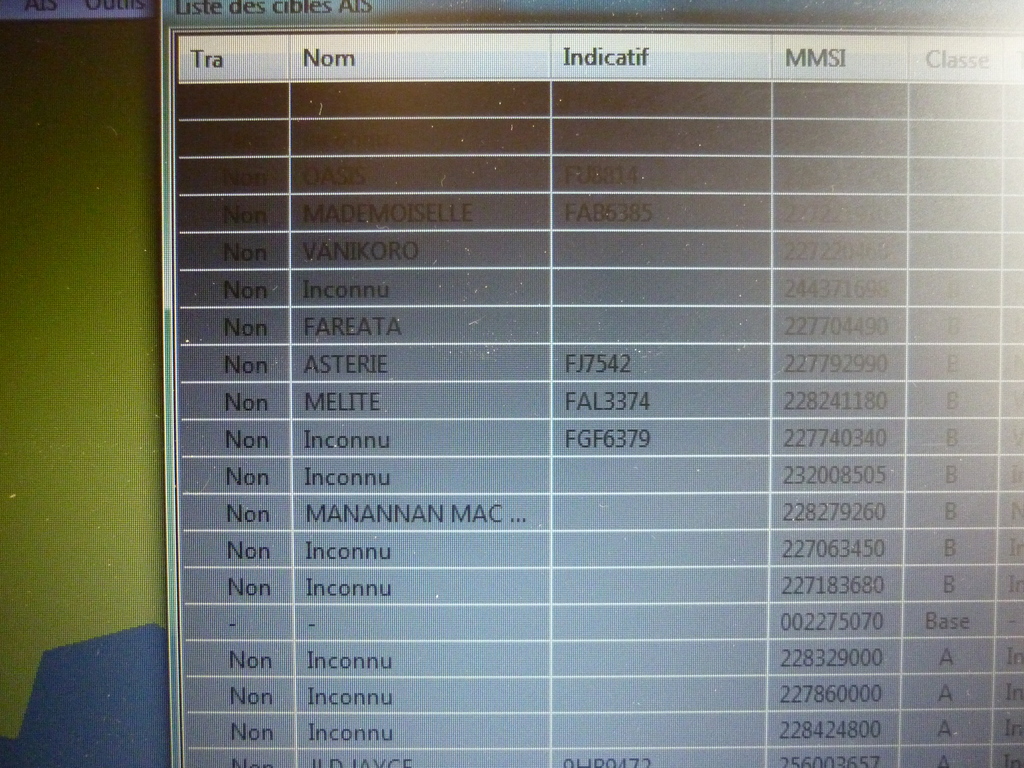

et là ? je vois mes cibles !!!!

conclusion, les infos sortent bien de la VHF avec les données GPS.
ma radio est donc bien configurée.

reste à comprendre maintenant comment faire pour que ces données passent par le convertisseur et le WIFI ...


la sortie de la VHF est en NMEA0183.

comment est l'entrée dans ton PC (d'origine) pour OpenCPN ? Nmea0183 ou Nmea2000 ?
du N2K converti en Nmea0183 doit être réglé comme du Nmea083 dans OpenCPN, pas comme du Nmea2000


jihesse:sur le PC j'ai bien évidemment réglé du nmea0183 sur l'entrée port com1. je ne passe pas par le convertisseur pour aller dans le PC. j'ai fait cette manip pour dédouaner la sortie de la VHF. donc de ce coté là tout va bien, que ce soit les paramètres de transmissions ou les données.à noté que je ne cherche pas à convertir mon nmea0183 en 2000 pour le moment, je veux juste que ces données (0183) soit envoyées à la tablette en wifi.·le 22 oct. 21:05
