Embrayage d'inverseur mort sur moteur RC8D

Bonjour, heureux, très heureux, propriétaire d'un Sangria GTE de 77 avec son moteur d'origine, un Renault Couach RC8D, j'ai remarqué ce wee-end en plongeant (pour gratter la coque et l'hélice), que l'hélice tournait facilement sans entrainer le moteur.
Ces derniers temps je trouvais le moteur très faiblard pour faire bouger le canot mais je croyais, naïvement, que c'était dû à l'état de l'hélice.
Un ami présent m'a dit que ce devait être l'embrayage de l'inverseur qui était mort. Et donc à changer.
Le diagnostic vous parait-il pertinent ? Pensez vous que l'opération est réalisable pour quelqu'un qui n'est pas mécano mais qui n'a pas peur de la mécanique ? Et est-il possible de changer la pièce in situ, sans sortir le bateau ni le moteur ?
Merci à tous pour vos précieux retours :-)

L'équipage
#couach#Mécanique#rc8d#renault#sangria
ChrisguChrisgu
05 mai 2025
TITIMARINTITIMARIN
05 mai 2025

mon pauvre, aucune réponse ?

Zorro est arrivé é heu ... sans spresser hé heu ...

Je connais ... j'ai eu ce moteur sur un galion .

Alors ton inverseur n'est pas forcément HS, il se peut que l'usure du cône (l'embrayage est un cône en fait, plus précisément un double cône dont un pour la MAV et un pour la MAR) fait que le réglage de la tringlerie n'offre plus une course suffisante pour ce cône.

Avant de tout démonter, habituellement tu peux rapprocher la tringle de l'axe de rotation du levier qui pousse ce cône : ainsi tu peux retrouver de l'adhérence pour un certain temps.

En fait, une fois que le cône commence à embrayer, ce couple d'embrayage à tendance à plaquer encore plus le cône via une hélicoïde sur l'arbre des pignons fous. Si ta tringlerie est trop courte, elle bloque le cône avant.

Tu peux faire le test suivant: tu enlèves ta tringle d'inverseur, et commande ce levier à la main. Regardes si ca marche normalement.

Après l'usure est une addition d'usure : cône, mais aussi rondelles et roulements et même le patin qui frotte sur le cône (équivalent d'une fourche dans les Boîtes de vitesses auto) .

Si ce nouveau réglage ne suffit pas, j'ai deux RC8D qui trainent encore chez moi, avec un inverseur, contactes moi en message privé.

Pour le démontage de l'inverseur (AS16 de mémoire) : il n'est vraiment pas lourd. La seule difficulté sera l’accès que tu as ou pas.

ChrisguChrisgu
06 mai 2025

Merci beaucoup pour ton retour Titimarin !
Je vais essayer ça dès que je retournerai au bateau (il est à Sète, je suis à Paris...).
Effectivement je me demandais s'il ne valait pas mieux tout simplement changer tout l'inverseur histoire de repartir sur de bonnes bases.
Je te tiens au courant et encore merci.

Super TyphoonSuper Typhoon
08 mai 2025

Il n'y a pas d'embrayage dans un moteur marin, par contre il y a un 'drive plate' vissé sur le volant moteur. Cela pourrait être la source du problème et c'est plus simple à démonter qu'un inverseur.
Petite question : quand tu faisais tourner l'hélice à la main, la commande d'inverseur était en quelle position ?

TITIMARIN:Tu démontres juste que tu ne connais pas le RC8D et son inverseur !·le 08 mai 16:26
Super Typhoon:Ce que je voulais dire c'est qu'il n'y a pas d'embrayage comme sur une voiture. Des pignons hélicoïdaux je n'appelle pas ça un embrayage.·le 08 mai 16:31
Chrisgu:Pour répondre à ta question : Le test a été fait > Arrêt, marche avant puis marche arrière·le 09 mai 12:13
Ajouter un commentairePublier
Super TyphoonSuper Typhoon
08 mai 2025

Y a t'il beaucoup de bernacles sur la carène ?

Chrisgu:C'est justement lors d'un grattage que l'on s'est aperçu du problème.·le 09 mai 12:04
Super Typhoon:Il y a 90% de chance que ce soit ça la cause du problème. Le moteur est tout simplement surchargé à cause des bernacles. Si en plus l'hélice est aussi remplie de bernacles c'est sûr à 100% ·le 09 mai 17:08
Ajouter un commentairePublier
TITIMARINTITIMARIN
08 mai 2025

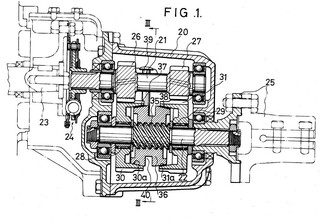

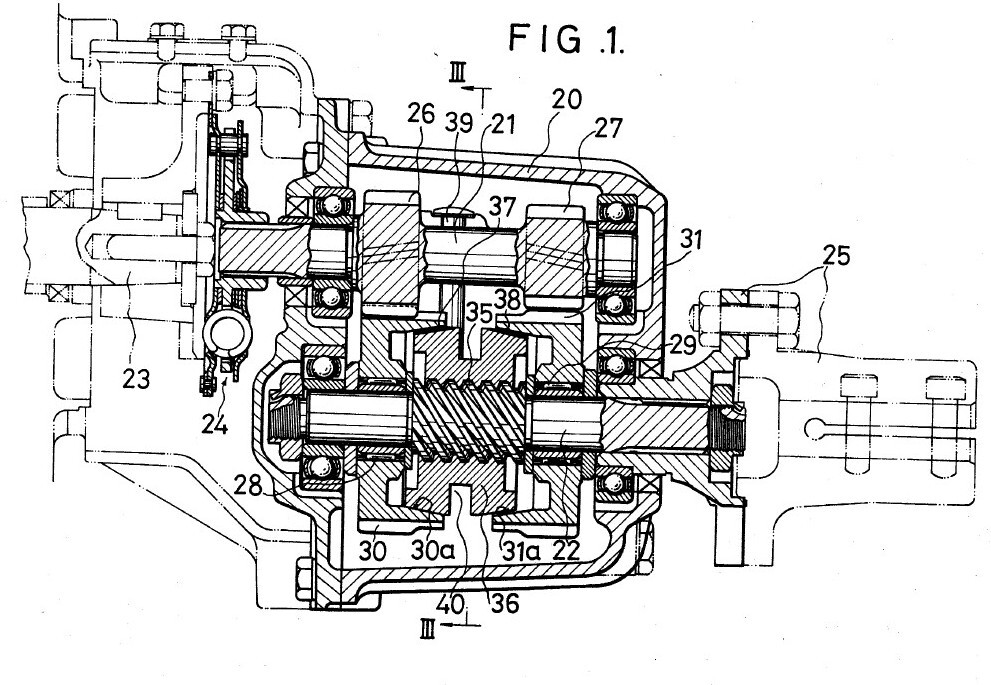

par rapport au schéma joint, la seule différence avec le RC8D c'est que l'amortisseur (N°24) est remplacé par un simple joint en élastomère.

Ce dont on parle ici c'est la pièce N°32 : qui s'use comme un embrayage, qui met en rotation l'arbre comme un embrayage, et qui est juste adapté à une hélice qui tourne dans l'eau et pas à une voiture qui roule sur du solide.

C'est un embrayage, conique.

Je t'invite à élargir ta définition de l'embrayage ;-)

Chrisgu:Au fait c'est mes yeux ou bien y a pas de pièce n° 32 dans ce schéma ? :-) ·le 23 mai 19:55
Chrisgu:Au fait c'est mes yeux ou bien y a pas de pièce n° 32 dans ce schéma ? :-) ·le 23 mai 19:55
TITIMARIN:ha ben il y en a un qui suit !! ;-) oui désolé, pas 32 mais 40. 32 c’était une autre figure ... :-) ·le 24 mai 11:44
Ajouter un commentairePublier
fritz the catfritz the cat
09 mai 2025

déjà ,déposer le moteur n'est pas une sinécure ,
si c'est un inverseur par blocage de différentiel ,il n'y a que les garnitures à changer s'il n'y a pas de pièces de cassées .
demander à un accessoiriste automobile s'il connait un atelier qui refait les garnitures de freins à tambour ,c'est la même chose .il n'y a rien de compliqué
et après ,ça se règle à l'expérience .

TITIMARIN:il n'y a pas de garniture. C'est direct cône / cône métalliques. ·le 09 mai 15:58
fritz the cat:j'ai tapé à coté ,ce n'est pas l'inverseur auquel je pensais ·le 12 mai 21:33
Ajouter un commentairePublier
TITIMARINTITIMARIN
12 mai 2025

coucou chrisgu.

Alors cet essai ? ca donne quoi ? ;-)

Chrisgu:Je m'y rends le 23 mai je ne pouvais pas avant :-)Au programme : vidange moteur, vidange inverseur.tests sans la tringlerieéventuellement tests en rajustant la tringlerie.Et de là je te fais mon rapport ;-)·le 13 mai 10:05
Super Typhoon:Il y aura alors encore plus de bernacles sur la carène...·le 13 mai 11:49
Chrisgu:Non, la coque a été grattée entièrement la dernière fois, y compris hélice et arbre. Il n'y a plus rien. C'est à cette occasion que l'on s'est rendu compte du problème.·le 13 mai 13:15
Rigil:On a eu ce problème sur un "pêche-noyade" avec ce moteur dans les 80', effectivement cône qui "patinait", le vieux mecano du coin avait réparé ça à l'époque en "système D" (limes, toile emeri, rodage et nouveaux réglages...) pas de pièces changées ·le 13 mai 13:48
Chrisgu:Merci Rigil, je vais regarder ça, n'étant pas mécano moi-même :-)·le 13 mai 14:33
Ajouter un commentairePublier
ChrisguChrisgu
2j

Bonjour,
Je suis donc passé voir un peu aujourd'hui. J'en ai profité pour faire la vidange moteur et idem inverseur (maudit inboard dans un sangria où rien n'est accessible !). Bon en passant j'ai trouvé une micro fuite au niveau du presse étoupes mais c'est bon il suffisait de resserrer très légèrement.
Moteur allumé, quand j'accélère en marche avant et marche arrière, l'hélice est bien entrainée et suit l'accélération.
Mais moteur arrêté en marche avant ou marche arrière, l'hélice peut aussi tourner librement.
Je n'ai malheureusement pas eu le temps de vérifier si ce n'est pas tout simplement le levier de l'inverseur qui se serait déréglé, n'entrainant pas un embrayage complet (je vous avoue que cette solution me conviendrait mieux que si ce sont les cônes ou le bicone (?) qui sont trop usés).
Je m'occupe donc de ça jeudi prochain.
S'il y a des choses auxquelles je dois particulièrement faire attention lors de l'inspection/réglage n'hésitez pas.

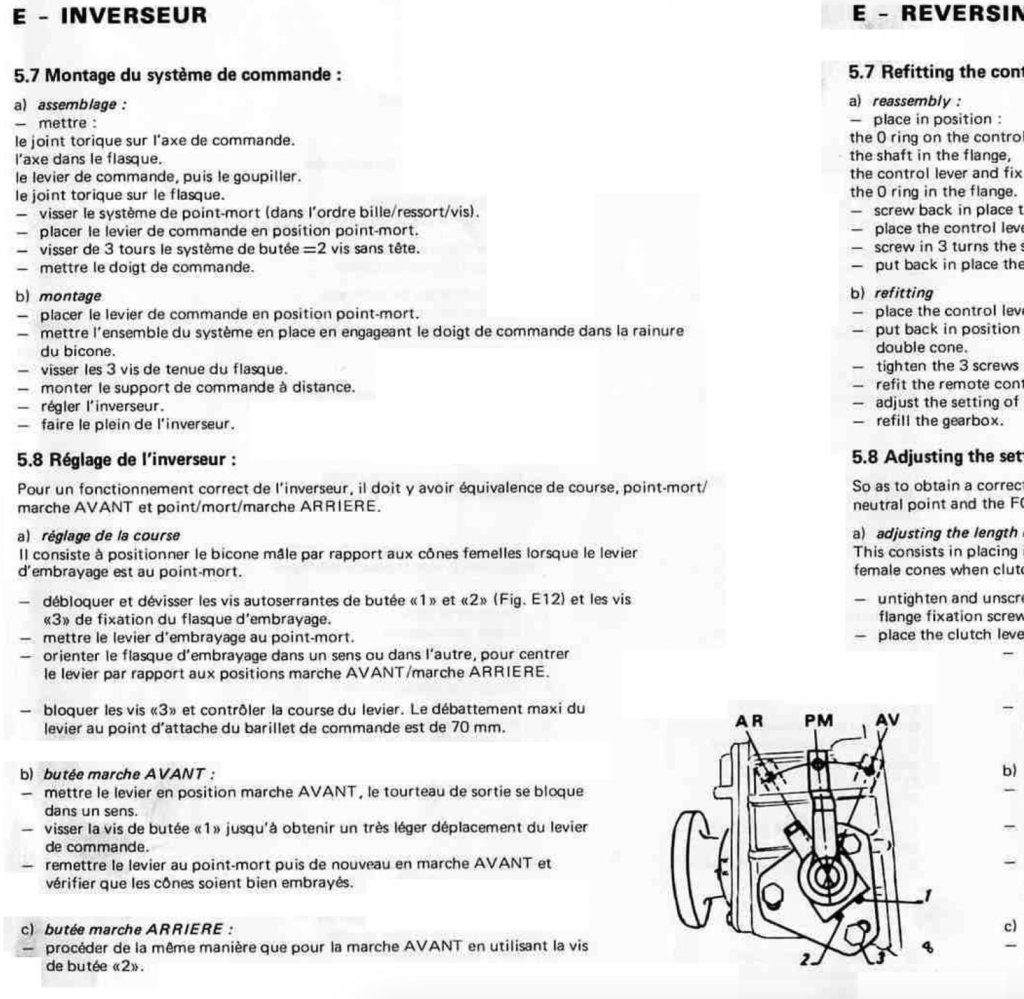

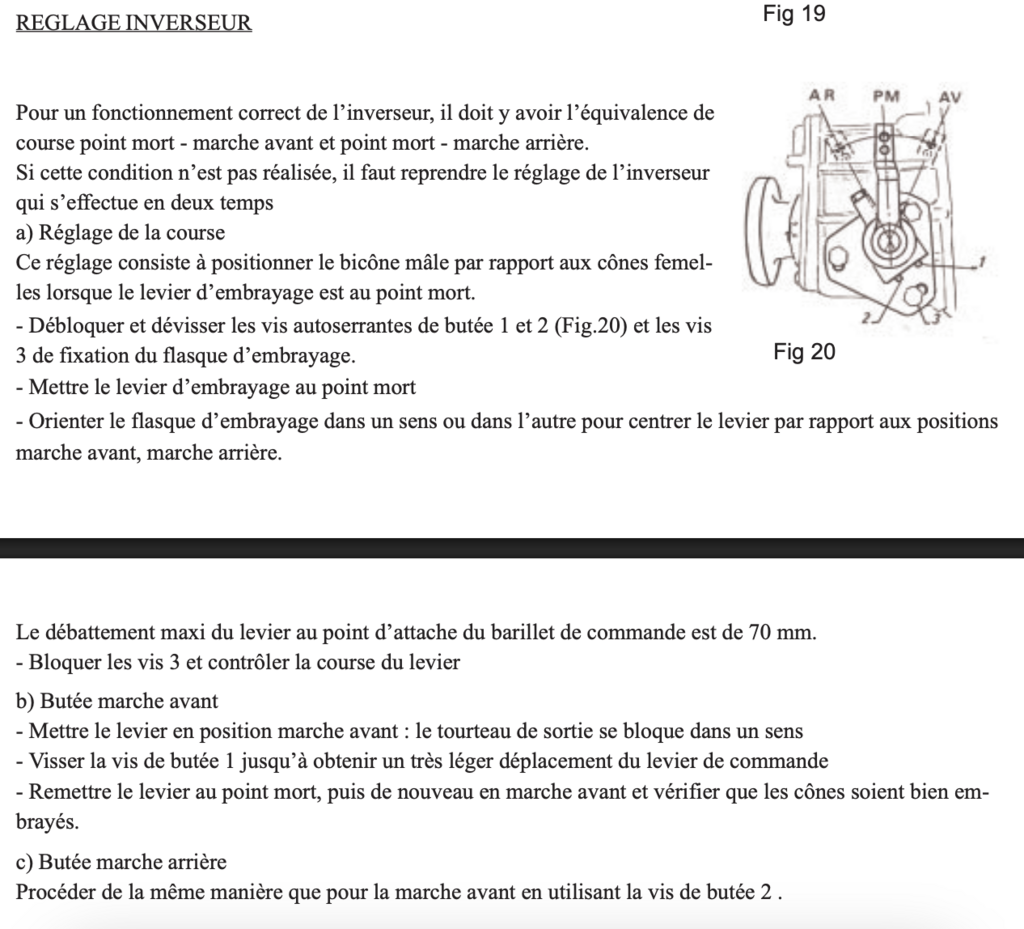

J'ai trouvé ces deux docs donc je pense que ça devrait aller j'ai juste un doute sur "mettre l'ensemble du système en place en engageant le doigt de commande dans la rainure du bicone" mais peut-être que ça va s'éclairer une fois devant :-)
A très vite et encore merci pour vos conseils et remarques

Super Typhoon:C'est normal que moteur arrêté l'arbre d'hélice tourne dans un sens mais pas l'autre si l'inverseur est enclenché en marche avant ou marche arrière. ·le 23 mai 21:23
TITIMARIN:oui : dans le sens inverse engagé, plus tu forces, plus ca bloque (normalement) et dans le sens inverse ca décolle le cône. Ce cône a des petites rainures en surface pour évacuer l'huile lorsqu'il se plaque, et provoquer le "coincement" . Quand le cône est usée, les rainures ne sont plus assez profondes et ca patine. Ce qui veut dire que le vrai essai c'est moteur en marche hélice dans l'eau ;-) ·le 24 mai 11:47
TITIMARIN:PS : vérifies également que c'est la bonne huile ;-) ·le 24 mai 11:48
Ajouter un commentairePublier
Oliver29Oliver29
2j

Pas assez de réponses sur sangriaquilamis ? Tu as en effet plus d'infos ici :-)
