Fixer les bordés et les membrures sur un bateau en bois

Bonjour,
Je suis actuellement en train de construire un canot en bois de 3.40m (celui du livre "construire un bateau en bois" de xavier buhot launay) et je me heurte à un problème de taille.
Le bateau est prévu avec des membrures ployées, j'ai donc construit la structure du bateau, mes gabarits de couple et posé les premières bordées. Maintenant, il est prévu dans le livre que je pose les membrures et que je les fixe aux bordées à l'aide de rivets à frapper en cuivre. Le problème, c'est que je suis seul pour fabriquer ce bateau et donc je ne peut pas à la fois taper d'un coté et tenir la bouterolle de l'autre.
J'avais d'abord pensé à remplacer les rivets par des vis inox mais les membrures sont très fine et je ne pense pas que la prise sera suffisante pour tenir à l'arrachement (bordé 13mm, membrure 14mm). J'ai eu quelques idées pour régler mon problème mais aucune ne me parrait idéale:
- Augmenter la taille de mes membrures en espérant que ça se plie et visser mais jusqu'à quelle épaisseur puis je aller ?
- Poser des rivets pop up (shlag ^^) mais est ce que l'alu est suffisamment résistant pour retenir mes bordées ?
- Trouver une manière non-orthodoxe pour fixer ma bouterolle et pouvoir taper de l'autre côté mais je ne vois pas du tout comment faire
- Remplacer mes membrures par des membrures sciées en plusieurs parties mais c'est dommage d'avoir fait des gabarits de couple pour finir en membrures sciés
- Demander de l'aide mais j'ai des timings à respecter et je ne peux pas me permettre d'être dépendant de la disponibilité d'autres personnes
- D'autres proposition?

Bon ba voila, je sais que ça fait beaucoup de questions en une mais je vais bientôt être bloqué par ce problème dans mon avancement et si vous avez une solution, ça me sauverait la mise

Merci d'avance :)

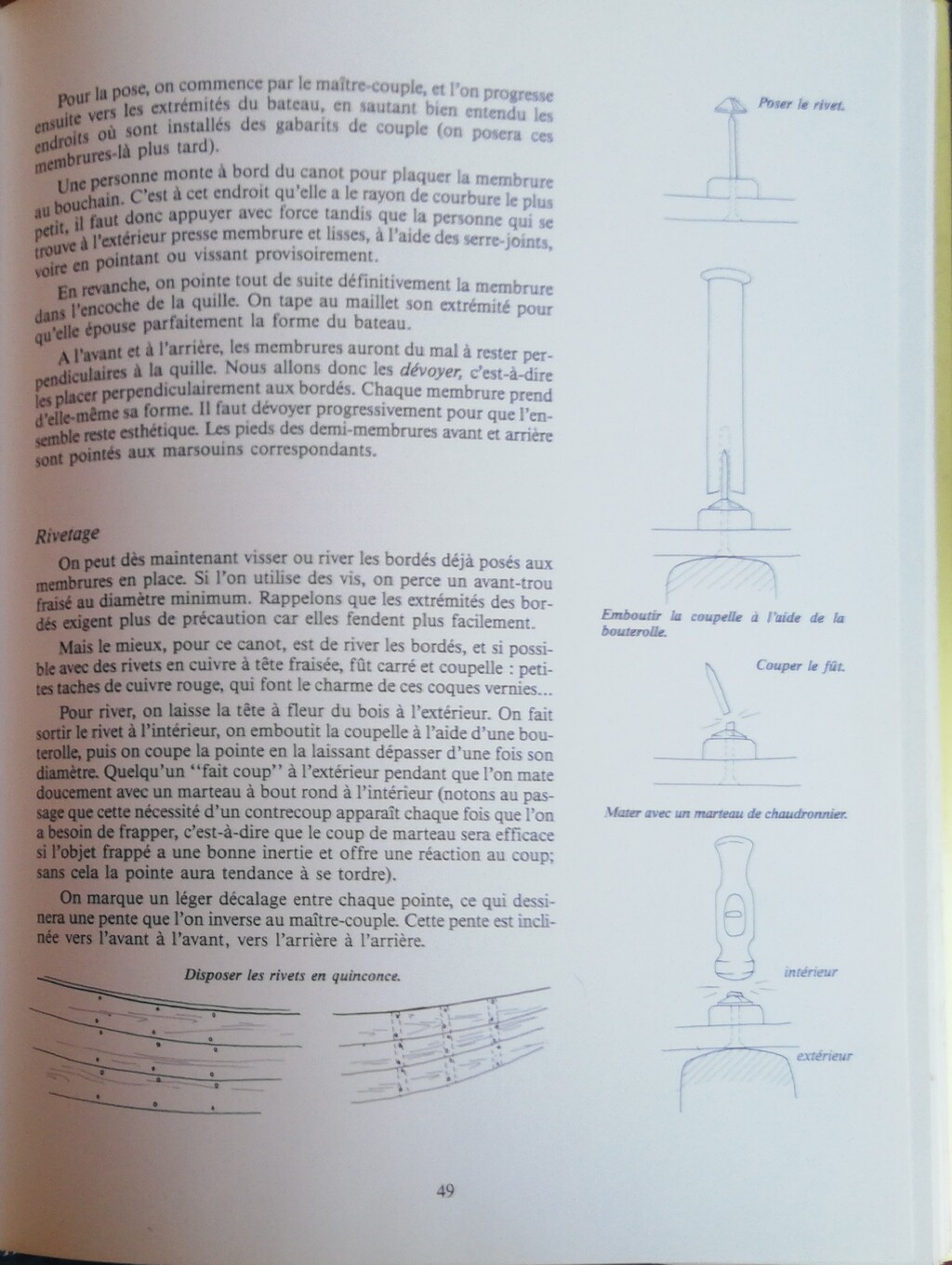

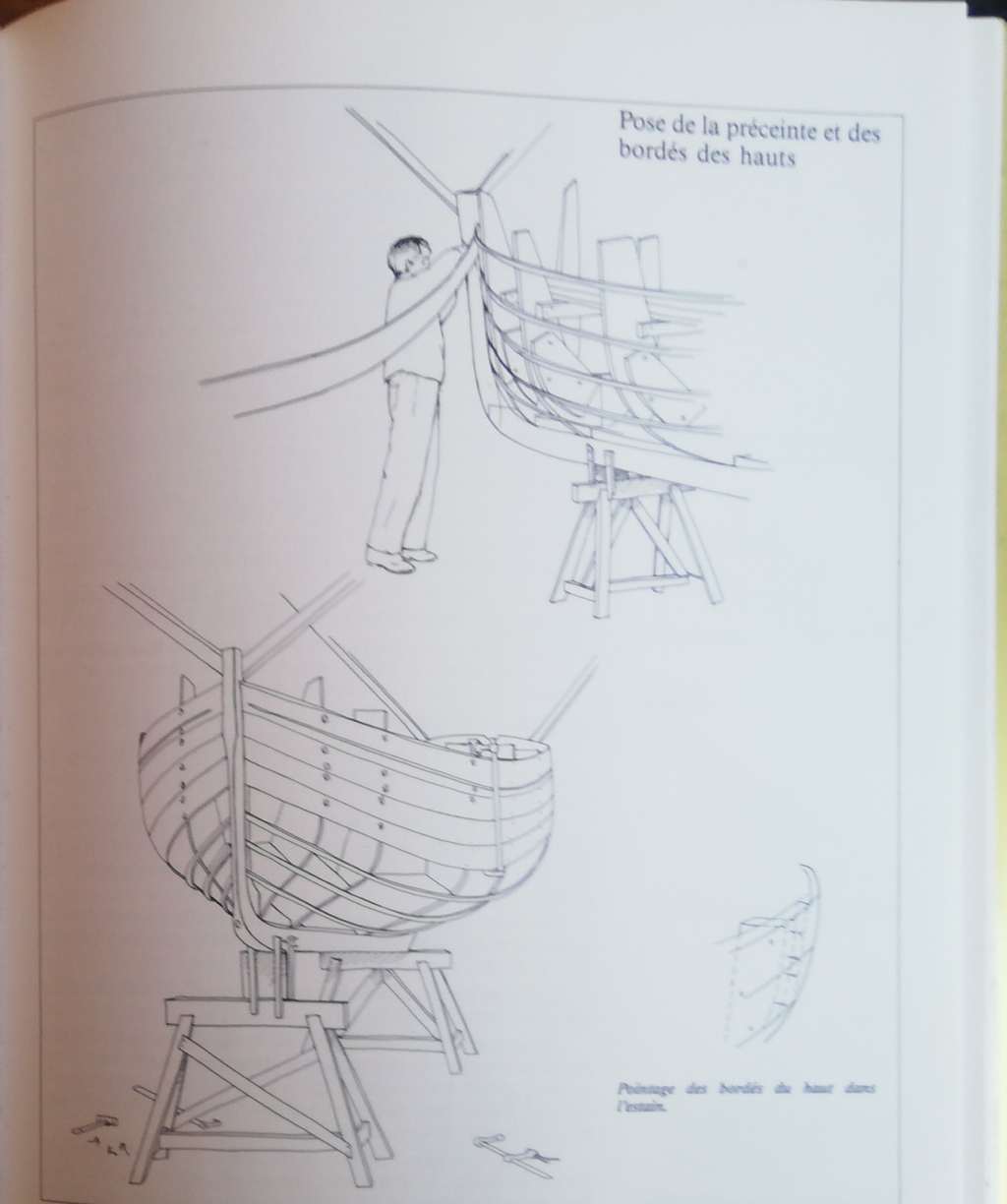

PS: ci-joint les photos du livre qui se reportent à ce moment de la fabrication

L'équipage
1j

bonjour
tu peux mettre des boulons inox A4 de diametre 4mm avec une rondelle à l'interieur


golfhotel:ça va etre joli !·le 16 juil. 11:09
goto du bateau:Comme dit par lulu2, le prix des boulons est trop important pour moi et le résultat ne sera pas très beau (je ne peu raisonnablement pas noyer les boulons dans des membrures de 13 mm) Merci quand même·le 16 juil. 11:45
jihesse:30€ les 500 vis M3x30 et FHC A4 c'est pas non plus ruineux ! tu verras que quand on a un bateau, on dépense bien plus !·le 16 juil. 11:51
goto du bateau:Je suis en train de me rendre compte du prix d'un bateau ^^ Tu as raison, ça n'est pas si cher mais je préfère éviter pour esthétique du bateau·le 16 juil. 12:08
1j1j

Il faut être deux pour poser les rivets. Pas d’autre solution. Attention de bien percer en décalage pour ne pas fendre la membrure et à faire les trous d’un diamètre inférieur à celui du rivet (trous de 2,5 pour rivets de 3, par exemple).
La solution de Calypso, certes possible, me semble moins bonne. Outre qu’elle est plus coûteuse, elle ne dispense pas d’être deux pour serrer les boulons et elle laissera les têtes des boulons en saillie.


goto du bateau:Merci pour les conseils, j'en prend note pour mon bateau :)·le 16 juil. 11:46

Mais si, ça se fait seul.

J'ai pas le temps de détailler, je suis en nav.

Pose la question sur le forum bateaux bois et lis

On y a des spécialistes


goto du bateau:Merci pour le tuyau :)·le 16 juil. 11:47
goto du bateau:Le forum dont tu me parle à un problème au niveau de son système d'inscriptionSi tu as le temps de m'expliquer ta technique, je suis partant ·le 16 juil. 12:37
Calypso2:Oui je le fais tout seul aussi pas évident mais possible ·le 16 juil. 17:10
aquilalaroche:Pour l'inscription sur bateaux bois, il faut que l'administrateur valide ton inscription. Ça nous limite un peu les intrusions illicites. ·le 16 juil. 17:17
aquilalaroche:En attendant, rien ne t'empêche de lire les infos du site, notamment le sujet sur la famille des Knots et les constructions de tiKnot.Cherche et lis aussi le blog de mirmily sur le site·le 16 juil. 17:24


goto du bateau:Le lien ne marche pas... peut être peux tu le remettre au format texte ?·le 16 juil. 11:48
goto du bateau:Ok j'ai réussi à récupérer le lien. Merci pour cette chaine youtube (Nomad Boatbuilding), je vais l'explorer avec plaisir·le 16 juil. 12:26

ce n'est aussi pour cet usage qu'on a inventé les serre-joints ?


Lulu2:Je ne vois pas comment un serre-joint permet de tenir le coup sur la tête du rivet pendant qu’on frappe sur la queue du rivet. J’ai toujours fait à deux, un de chaque coté.·le 16 juil. 19:39
goto du bateau:J'y ai pensé. Fixer une pièce en métal à l'aide de serre joint pour servir de bouterolle mais les serres joints ne seront pas assez grand pour atteindre toutes les bordées et d’expérience, les serres joints risquent de sauter. A moins que tu avais une autre idée dans l'utilisation des serres joints ?·le 16 juil. 12:06
Lady_C:ah pardon, j'en étais resté à maintenir les bordures le temps de les fixer. ·le 16 juil. 12:13
goto du bateau:Ha oui d'accord, je comprend ^^ Mes bordées sont déjà vissées aux gabarits temporaires.·le 16 juil. 12:25
aquilalaroche:As-tu fabriqué des canaps ? ·le 16 juil. 22:14

Bonjour,
Le matelot tire UNE bordée
Le charpentier cloue UN bordé
😉
Bon courage


Lady_C:et les deux vont au borde?·le 16 juil. 13:45
csb:Mais il peut riveter une virure ·le 16 juil. 20:28

Il faut bricoler un serre joint pour qui appui sur l'extérieur de la bouterole en laissant le centre libre pour frapper


Lulu2:Yaka 😀Je crois qu’on ne peut pas comprendre le pb si on n’a pas fait soi-même le geste, ou au moins vu faire. Le problème est qu’il faut tenir le tas en pression sur la tête du rivet (sans marquer le bois) pendant que de l’autre côté on fait le rivetage. Ça ne marche pas si le tas n’est pas très bien positionné. Plutôt que bricoler un système douteux, on gagne beaucoup de temps en étant deux, surtout si en plus, on doit mettre en places des membrures étuvées.·le 16 juil. 20:03

il y a deux problemes celui de la construction et celui da la repration
lorsque l'on constuit on place ldes bordé les uns apres les autres . lorsque l'on met un bordé audessus il n'y a rien donc il est possible de mettre une main d'un coté et la deuxieme de l'autre , ce qui est impossible lorsque le bordé au dessus est en place


Lulu2:Là, si j’ai bien compris, il s’agit d’une construction bordés en premier. Les membrures étuvées sont mises en place ensuite.·le 16 juil. 22:10
aquilalaroche:C'est ce que j'ai compris aussi.Mais c'est à clins ou à franc bord ?Des photos aideraient à bien comprendre l'état du chantier.·le 16 juil. 22:14

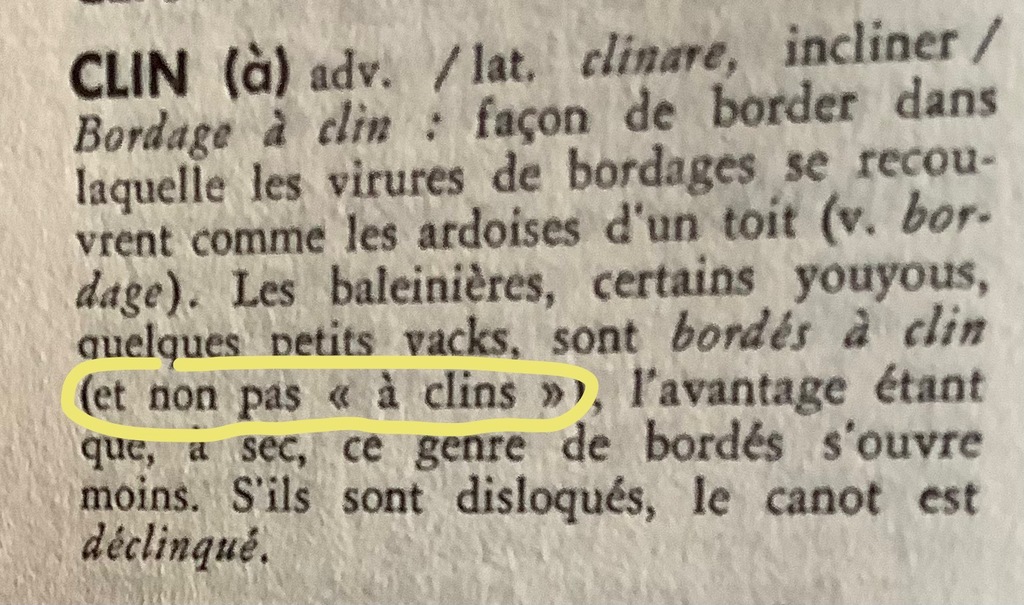

Lulu2:Sur le bouquin, c’est à franc bord, pas à clin (sans S 😊).·le 16 juil. 22:29
aquilalaroche:Et si, on peut mettre un s. 😝Et comme j'ai pas le bouquin sous les yeux ·le 17 juil. 09:46

comme le dit Lulu 2 , il faut avoir pratiqué pour bien comprendre la problématique

j ai riveté il y a fort longtemps des dizaines de metres linéaire de clins , et il n y a pas 36 solutions , pour faire un travail sérieux il faut être deux , un qui fait le tas et l autre qui rivete à l intérieur.
ne pas oublier que le rivetage a deux fonctions:
-fixer deux objets entre eux , et aussi assurer un serrage important pour que ça ne puisse plus bouger .

or si le tas n est pas assuré comme il faut , il n y aura pas de serrage


@ aquilalaroche : 😊


aquilalaroche:Le bateau est bordé à clin mais c'est un bateau à clins (qui a des clins) puisque chaque planche du bordé est un clin. 😊·le 17 juil. 11:56
Lady_C:ne pas oublier de faire comme les grecs, et peindre, à l'avant, un oeil sur le clin
fr.wikipedia.org[...]thalmoi ·le 17 juil. 12:30
