Fuite (importante!) du presse étoupe

Bonsoir les Heonautes

Soirée stress à bord pour moi: après l'entretien, je fais tourner un peu le moteur. Je ne me soucie plus de rien, puis quelques heures plus tard, je retrouve le carré avec 1cm d'eau.
Le bateau avait été sorti en septembre pour réparer le presse-étoupe, juste après l'achat du bateau. Lorsque le travail a été fini, le patron du chantier m'a précisé qu'il faudrait peut-être resserrer un peu le joint après que le moteur aurait tourné un peu. J'ai fait une petite sortie avant l'hiver, avec un peu de moteur, et rien n'avait fui. Puis le moteur est resté inactif l'hiver, ensuite j'ai fait l'entretien du moteur, je fais tourner un peu le moulin, et voilà que ça fuit. Bien entendu, samedi soir...
Je vais joindre une vidéo où on voit bien la fuite. Après 10 ou 20 minutes, il faut donner deux ou trois dizaines de coups de pompe (je n'ai pas encore pris de mesure précise).
Je ne trouve pas de quel type de presse-étoupe il s'agit.
J'ose espérer qu'il ne s'agit que d'un réglage à faire.
Quelqu'un peut-il m'aider? J'espère ne pas devoir passer la nuit à pomper!
Merci d'avance pour votre aide!

L'équipage
#Technique#urgent
fuite presse étoupe.mp4
DongoDongo
12h
Van de BootVan de Boot
11h

Ce doit être un presse étoupe à tresse, il suffit de resserrer le fouloir jusqu'à juguler la fuite et de reprendre ensuite le réglage lorsque l'arbre tourne pour avoir une goutte toutes les 30 secondes.
Sinon, si c'est un joint tournant, il faut pousser la glace pour comprimer un peu plus le soufflet. Et le mettre à la poubelle à la première occasion pour le remplacer par du matériel sérieux.
Et si c'est un joint à lèvres, li faut remettre le bateau à terre et le remplacer, les lèvres ayant sûrement été abîmées au montage...
Vdb

Dongo:Merci beaucoup pour le commentaire. Vous avez pu regarder la vidéo? Je crois que c'est un presse étoupe à tresse. Mais je ne sais pas ce que c'est qu'un fouloir! il y a deux énormes colliers de serrage... Ce qui m'inquiète c'est que la fuite est avant les serre-joint.·le 17 mai 20:53
Ajouter un commentairePublier
DongoDongo
11h

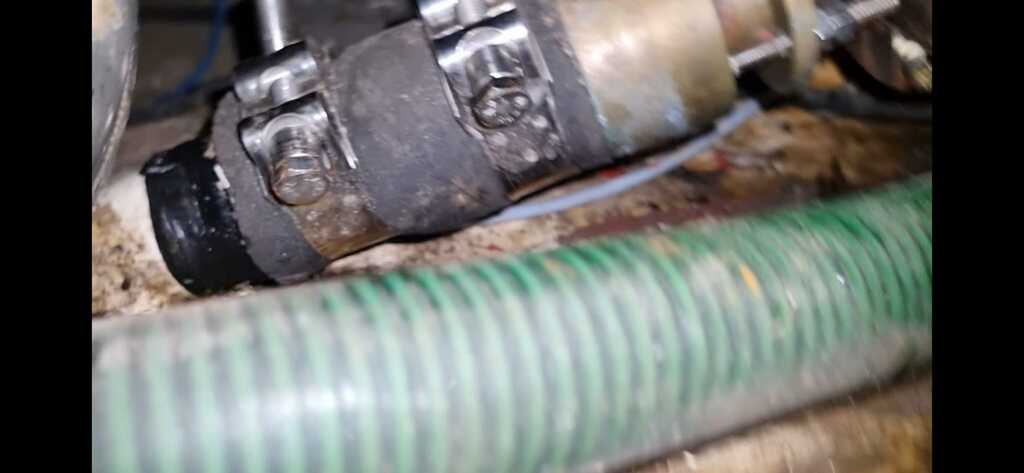

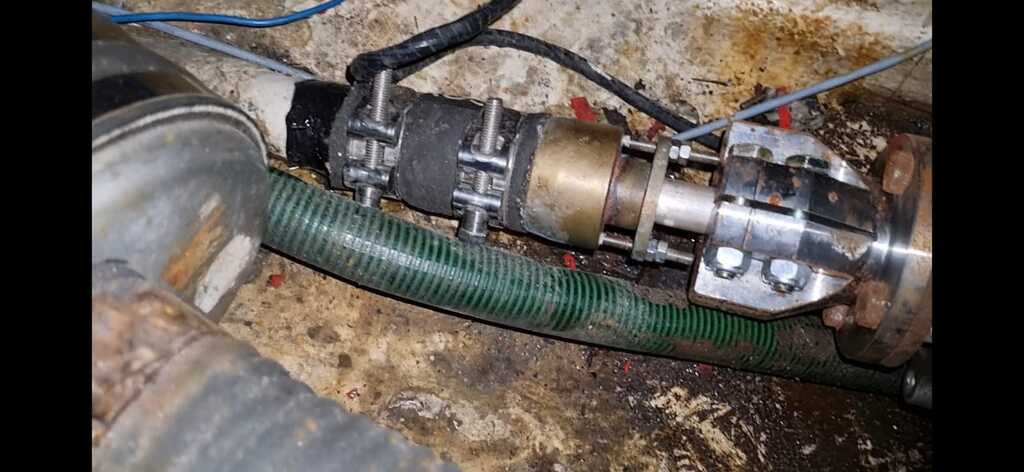

Ici on voit, à gauche du dispositif, une bande noire luisante: c'est là qu'il y a la fuite.

eric2103:c'est bien un presse-étoupe à tresse. Les deux boulons à droite portant deux écrous sont ceux pour ressrrer le fouloire (c.à.d. l'enfoncer + vers la gauche pour comprimer la tresse à l'intérieur).Mais si la fuite est gauche au niveau de la bande noire ce n'est donc pas cela la cause, mais trés probablement au niveau du collier de serrage de gauche, serrage de la durite sur le bout du tube d'étambot. Soit il est desserré et il faut le resserrer, soit il y a une autre anomalie au niveau de cette jonction tube d'étambot/durite, par exemple fente sur le tube d'étambot ou glissement de la durite suite mouvements du moteur. Commencer déja par resserrer (raisonnablement) le collier de gauche. ·le 17 mai 21:11
eric2103:est-ce que l'ensemble n'aurait pas ripé vers la droite, on voit que le boulon serre-fouloir est plaqué - semble à toucher - le serre-arbre qui est juste à sa droite. Ca semble bizzare, si il y a contact tout le presse-étoupe est ébranlé à la rotation du moteur et se mettre à prendre des coups et tourner jusqu'à la fuite coté gauche sur le serrage sur le tube d'étambot qui lui ne tourne pas !z·le 17 mai 21:17
Dongo:Ah oui, tu penses que ça pourrait avoir glissé? Oh quel stress! Mais je retrouve une vidéo prise après la remise à l'eau du bateau; ça me semble être pareil à maintenant...·le 17 mai 21:59
Ajouter un commentairePublier
MamitaMamita
11h11h

Salut Dongo,
J'ai regardé ta video: c'est bien un presse-étoupe à tresses...et la fuite semble venir de l’arrière du PE; mais... j’espère que ce n'est qu'une illusion d'optique, mais les 2 goujons du PE semblent très (trop !) longs (!) et risquent d’être entraîner par la rotation de l'arbre ... : si "tout" tourne, ca ne m'étonne pas que ca fuit !

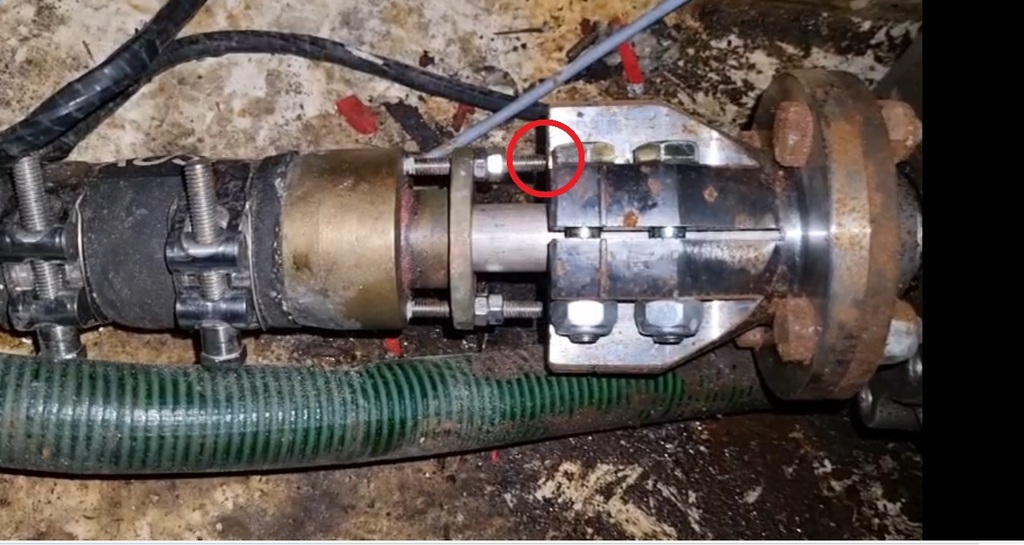

Regarde sur la prise d'écran ci-dessous le cercle rouge.
Nota : sans mettre le moteur en marche, au point mort, fais tourner le tourteau à la main pour bien vérifier que le presse-étoupe n'est pas entraîné...
Mamita

philou2:Oui effectivement il ne faut pas que les 2 goujons frottent sinon tout tourne y compris le manchon caoutchouc autour du tube d’étambot·le 17 mai 21:21
Ajouter un commentairePublier
philou2philou2
11h

Resserrés les deux colliers à gauche, puis tu agis sur les écrous des tiges filetées à droite pour comprimer un peu la tresse pour finir.

ErickalonErickalon
10h

Le diamètre de la durite me semble trop important par rapport au tube d'étambot d'après le fort resserrement au niveau du collier arrière (ou le diamètre du tube trop faible). Cela explique peut-être la difficulté à étancher à ce niveau. Une solution provisoire peut être d'étancher à l'aide d'un bandage en chambre à air très serré.

DongoDongo
10h

Merci pour vos réponses!
@Mamita: Les goujons ne touchent pas le tourteau (mais ils sont à 1 mm!!!)
@Philou:
1° J'ai resserré les 2 boulons des colliers. Celui plus à gauche (côté hélice et côté fuite) était moins serré donc j'ai resserré un peu plus. Sans oser serrer trop fort! Est-ce que je dois les serrer jusqu'à ce que la fuite s'arrête? On dirait que la fuite a un peu ralenti, à présent c'est un goutte-à-goutte, assez rapide quand même.
2° Je n'ai pas oser toucher aux écrous de la tige filetée à droite pour l'instant: il y a deux écrous par tige, comment s'y prendre?

eric2103:"ils sont à 1mm" : c'est dangereux ! avec les mouvements AV/AR du moteur sur ses silent-blocs ça risque d'accrocher, et alors :-((. Conseille de scier le bout des boulons pour les raccourcir.·le 17 mai 22:51
Ajouter un commentairePublier
philou2philou2
10h

Le 2e écrou est là pour bloquer l’autre.
Il faut desserrer les 2 écrous les plus à droite, ensuite serrer un peu les 2 autres pour essayer de résorber la fuite.
Si c’est OK tu resserres les 2 premiers pour tout bloquer

Dongo:Ah je comprends! Mais comme en serrant un peu les colliers, ça a réduit la fuite, est-ce que je ne devrais pas continuer d'agir sur eux? ·le 17 mai 22:01
Ajouter un commentairePublier
DongoDongo
10h

Voilà une vidéo que j'ai prise après la remise à l'eau du bateau, en octobre (pour vérifier qu'il n'y avait pas de fuite). Je ne vois pas de changement par rapport à maintenant (pour écarter l'idée que ça ait glissé)...

presse étoupe avec moteur qui tourne.mp4
DongoDongo
10h

Bon, j'ai resserré l'écrou du collier de gauche... Jusqu'à ce que ça résiste modérément... la fuite s'est réduite de beaucoup, il n'y a plus qu'une grosse goutte toutes les trois secondes (auparavant, deux grosses gouttes par seconde environ). Mais je n'aime pas l'allure que ça a, j'ai l'impression que le collier est trop serré, la durite fait un "ventre"...

eric2103:si c'est résolu c'est bien, mais impératif que le collier de gauche soit de type bords du ruban relevés en arrondi pour ne pas blesser la durit qui effectivement tu est trés "étranglée" et risquerait de cisailler à la longue. mais elle à l'air suffisament costaud quand même. ·le 17 mai 22:43
Dongo:Pas encore résolu, il y a encore de l'eau. Je me demande toujours si ça vaut la peine que je touche aux écrous pour serrer la tresse, vu que la fuite se trouve à gauche... Ca coule moins vite et je pourrai peut-être dormir cette nuit... merci pour les commentaires!·le 17 mai 23:16
Ajouter un commentairePublier
bil56bil56
9h

oui, les colliers sont beaucoup trop serrés, reste à changer la durite, elle date de quand ?
les vis du PE sont beaucoup trop longues, il y a de la marge avant de rentrer complètement le fouloir ...

Dongo:J'ai découvert que le PE fuyait juste après l'achat! Le bateau a été sorti de l'eau et le presse étoupe a été réparé par un chantier assez réputé... Quant à la durite je ne sais pas si elle a été changée, ça me semblerait logique que ça ait été fait à ce moment-là.·le 17 mai 23:12
bil56:alors si c'est un travail de chantier, bravo pour le boulot de m.....·le 17 mai 23:13
Ajouter un commentairePublier
bil56bil56
9h

c'est quoi ce noir au bout du tube d'étambot, juste avant le PE ?

Dongo:Le noir à gauche sur l'image? Je ne sais pas. Un genre de plastique ou de caoutchouc... c'est là qu'il y a la fuite...·le 17 mai 23:43
Mamita:Re, Salut bil56, Je me suis posé la question comme toi ! on dirait du scotch auto-vulcanisant, (scotch noir qu'on étire en le posant et qui se vulcanise sur lui même !).Mamita·le 17 mai 23:44
Ajouter un commentairePublier
