Girouette / anémomètre home-made et low-cost
Pour ceux qui aiment la voile mais n'ont pas les moyens d'un cadre sup++ pour se payer du Raymarine, voici la description d'un Anémomètre / girouette sans fil basé sur un processeur/ afficheur programmé en Arduino et des composants Ecowitt.
Le tout, acheté sur Alibaba m'est revenu à 143 € et est fonctionnel.
dan.rouan.free.fr[...]no.html
Enjoy !
Brossedure
super intéressant, après j'ai un doute sur mes capacités à reproduire.
Mais une question il y donc un smartphone allumé en permanence pour le réseau wifi c'est bien ça ?
Merci. Pas besoin de grandes capacités de bricoleur : juste savoir mettre en oeuvre
l'IDE (Integrated Development Environment) Arduino. Pas de fils pas de soudures...
Ben oui, c'est le défaut. Ceci dit, le processeur est capable de créer un point d'accès wifi mais le gatewxay n'est pas capable de se connecter à lui. Ce qui est étrange car un ordinateur
peut, lui, s'y connecter et envoyer des requêtes POST qui simulent celles du gateway et sont
reconnues et affichées.
Je vais contacter Ecowitt pour voir s'ils ne peuvent pas faire évoluer leur firmware (en
principe qui peut être mis à jour).
si les périphériques communiquent par radio, ils ne comptent évidemment pas.
4 clients Bluetooth en mode BLE.
un ESP32 peut se connecter simultanément en AP ou en STA ou en AP+STA ·le 05 jan. 11:00
Tu est vraiment taquin car il ne s'agit que de l'afficheur, pas de la girouette ...
avec toutes mes confuses je me suis fait avoir et pas regarder plus loin que le bout de mon nez!!!
j ai le modèle sans fil c était le moins cher du marché a l époque le prix depuis a explosé !!!
pour retex 6 ans sur le bateau et en haut du mat et zero soucis
Joli projet qui a le mérite d'avoir été au bout de la réalisation.
je ne sais pas bien quel est ton besoin de base (pas de fil dans le mat? pas cher? les 2?) mais si je peux me permettre, c'est un peu compliqué et "cher" pour "juste" afficher vitesse et direction sur un écran.
Pour moi il y a des maillons en trop, notamment le routeur wifi (que l'ESP32 doit pouvoir faire tout seul en mode AP comme indiqué ci dessus).
A priori un anemo/girouette filaire 20€, un ESP32 5€ et une écran 10-20€, on est à moins de 50€.
sinon pur "juste" afficher" il y a des modules sans fil avec écran fourni de base, 50€
au hasard : fr.aliexpress.com[...]13.html
https://fr.aliexpress.com/item/1005007557396913.html
mais j'ai peut être loupé un truc?
Merci du partage en tout cas
Intéressant.
Ça donne quoi la lisibilité de l écran en extérieur ?
Je suis parti sur un écran e-paper, lisibilité top, mais ce n est pas prévu pour un rafraîchissant nécessaire a cette application. Loch speedo sondeur, peut-être, a tester.
Jb
Complément : Ecowitt contacté pour savoir s'ils pourraient faire évoluer le firmware du gateway afin qu'il se connecte sur un wifi non-routeur vient de me répondre sèchement :
"We won’t make such changes, and this is not the intended usage. "
Bing dans les dents : ça c'est de la politique commerciale !
@Yannbis qui écrit:
sinon pur "juste" afficher" il y a des modules sans fil avec écran fourni de base, 50€
au hasard : fr.aliexpress.com[...]13.html
fr.aliexpress.com[...]13.html
mais j'ai peut être loupé un truc?
Exact : j'avais raté ces produits, mais plutôt 83€. L'écran est un peu grand pour un cockpit mais ça doit faire le job.
Beau projet et aérien sans fil intéressant pour le prix.
Il sera intéressant d'avoir ton retour d'expérience dans le temps avec cet aérien dont les coupelles de l'anémo sont au-dessus. J'ai eu un aérien Autonnic et je l'ai finalement enlevé car chez nous, les goélands ont la mauvaise habitude de vouloir se poser sur les aériens. J'ai changé plusieurs coupelles mais j'ai fini par renoncer.
Peut-être est-il possible de modifier l'aérien ecowitt mais dans tous les cas, il y a intérêt à acheter des coupelles de rechange
@J-Marc : oui l'élément à coupelles est démontable et est vendu séparément par Ecowitt.
OK pour faire un point dans quelques temps sur la durabilité
Bonjour Bravo pour ce projet , Je suis très intéressé par ce sujet !
- Où peut on récupérer le script ?
- Reste t'il de la place pour y intégrer d'autre fonction ? (Une centaine de ligne)
- Sans trop impacter le rafraichissement de l’anémomètre ?
- Tu compte mettre l’écran en extérieure ?
- En rajoutant un boitier étanche ?
Désoler pour la rafale de questions ;=)
Très cordialement
@aguy : désolé pour le retard à l'allumage, mais j'étais en déplacement et peu connecté.
Pour le script : il devrait être ici : dan.rouan.free.fr[...]Arduino ino
Oui il reste plein de place et il ne devrait pas y avoir de souci de timing
Ecran en extérieur : oui
Pas encore installé mais ce sera à l'emplacement du précédent afficheur
sinon un boitier type boîte de raccordement devrait marcher mais fera saillie
Cordialement,
Brossedure
Mon site avec le source .ino ne semble pas fonctionner. Je ne suis pas le roi du html...
j'essaie de résoudre le problème.
@Lady_C : Et maintenant ? (comme déjà dit je ne suis pas le king du html...)
un fichier .ino est un programme, et peut être bloqué.
il faut donc le transformer en fichier vu comme inoffensif, en le rebaptisant, par exemple, en fichier_ino.txt ·le 26 jan. 11:54
des #include vides en tête :-)·le 26 jan. 12:24
Bonjour,
Intéressé aussi par ce projet.
Je me demande si on pouvait remplacer l'aérien à coupelles par un aérien à ultrason de la même marque:
fr.aliexpress.com[...]56.html
Et aussi un écran rond, quitte à modifier le code de l'affichage.
fr.aliexpress.com[...]46.html
Merci
_Je me demande si on pouvait remplacer l'aérien à coupelles par un aérien à ultrason de la même marque:
fr.aliexpress.com[...]56.html _
Sûrement : ce qui compte c'est le gateway pour l'interface avec l'ESP32
_Et aussi un écran rond, quitte à modifier le code de l'affichage.
fr.aliexpress.com[...]46.html _
Il est un peu petit non ? (2.1 inch contre 4.8) et deux fois plus cher mais ça doit le faire aussi

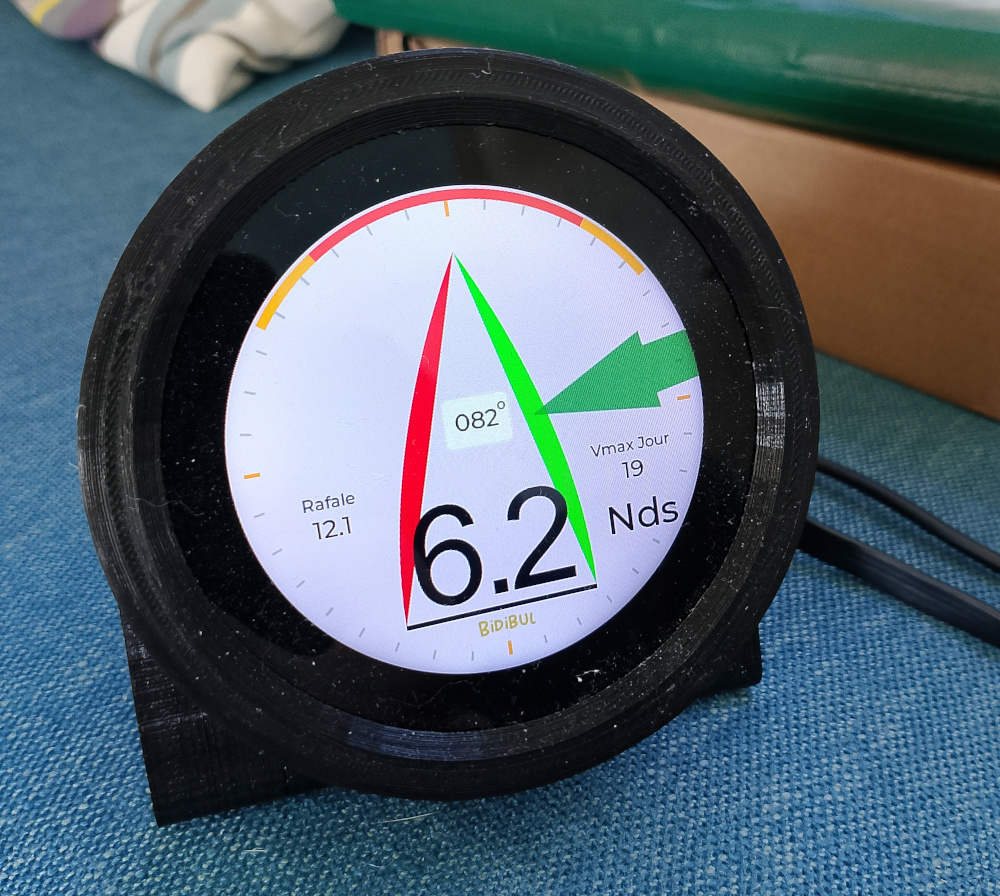

En reprenant l'idée, avec un écran rond, un code très différent (j'utilise Visual Code) mais la même architecture matérielle.

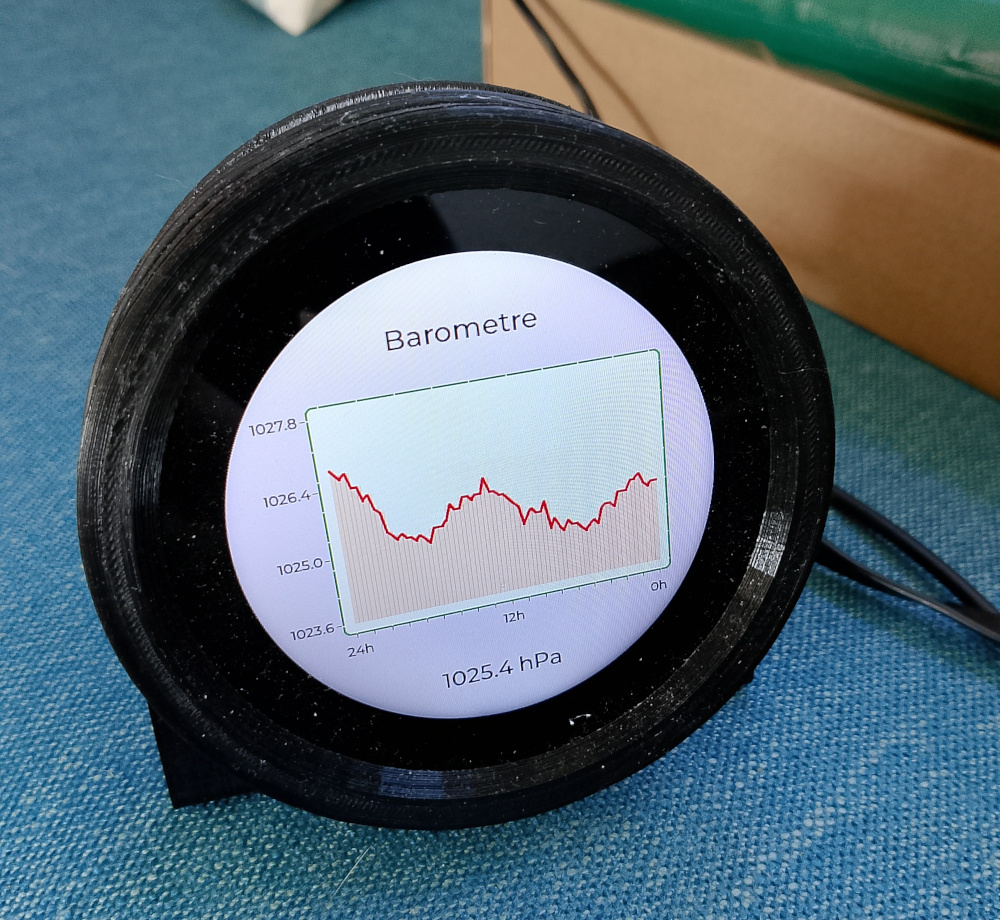

La partie graphique est presque terminée (merci SquareLine Studio), ainsi que l'affichage de la température. J'ai ajouté un inclinomètre, car l'écran possède un accéléromètre. On passe d'un écran à l'autre avec l'écran tactile.
Il me reste à coder la partie anémomètre que je vient de recevoir (version ultrason).

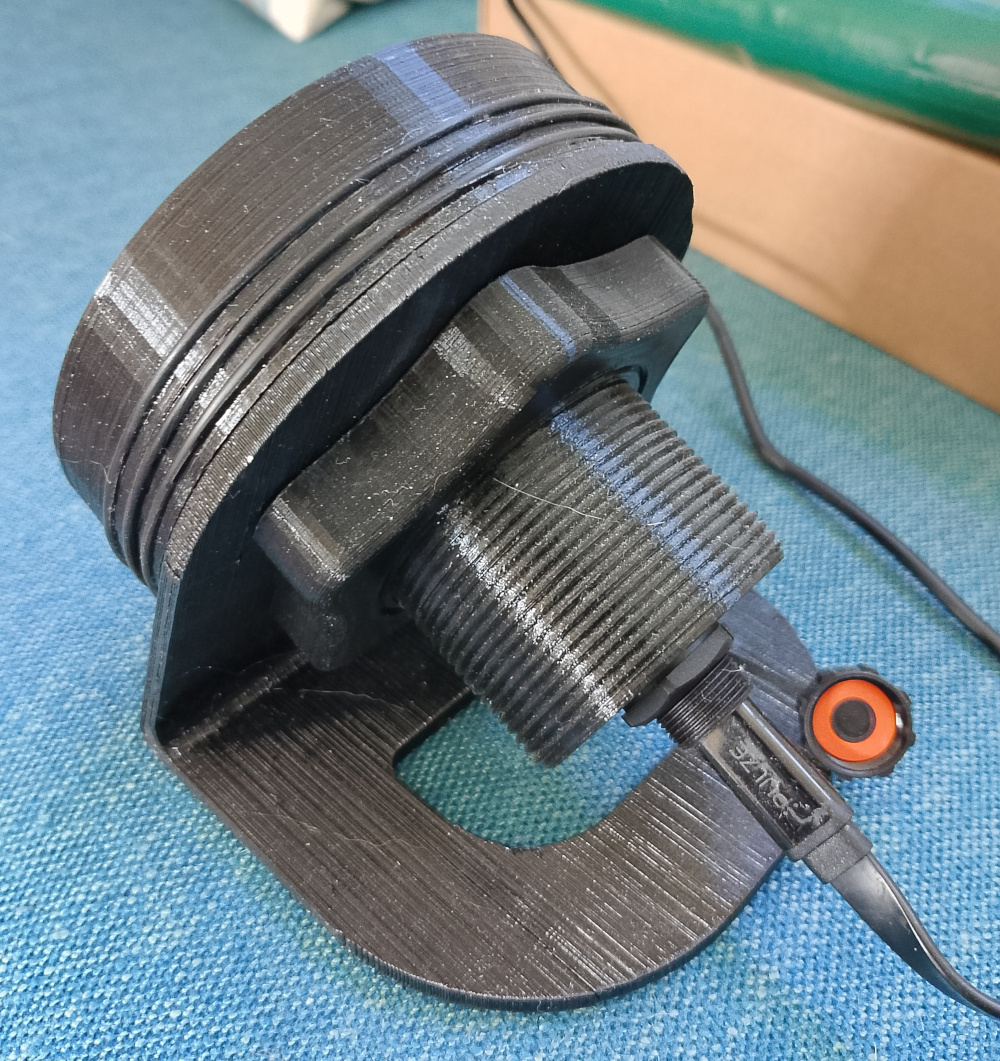

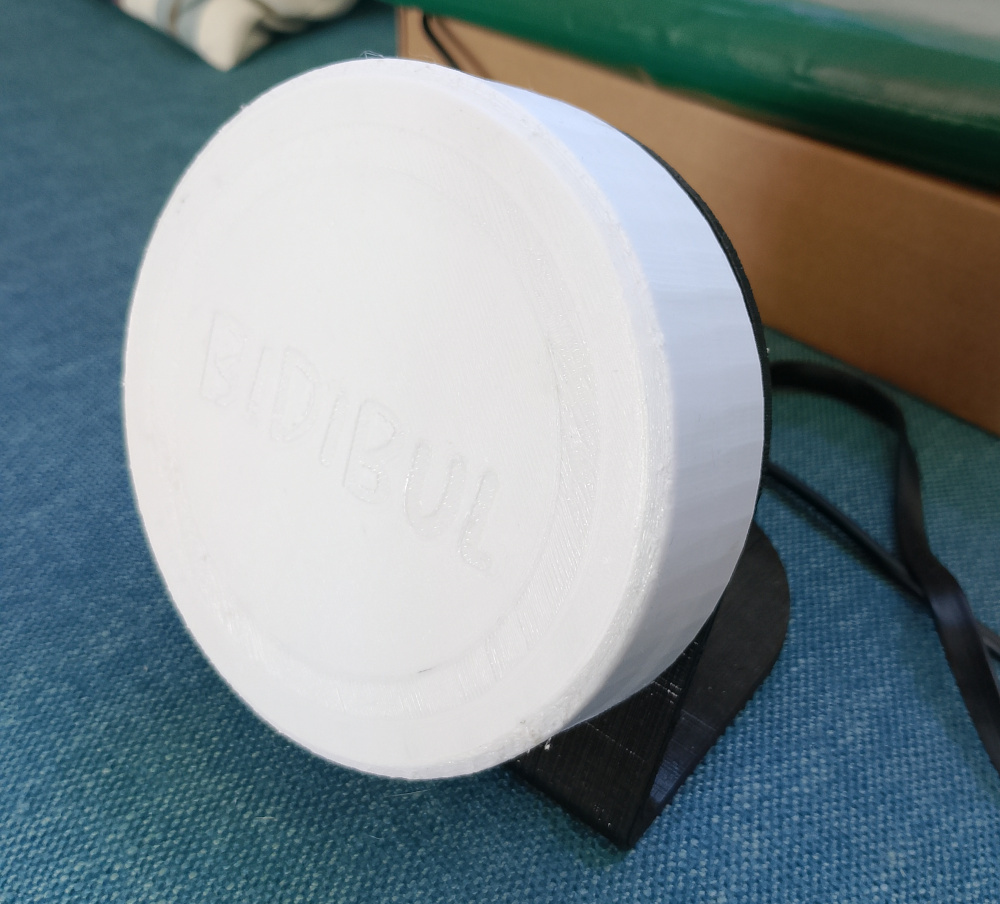

Quelques photos:
Bonjour, belle réalisation!
quelle est la ref de l'acran et quel anemo ultrason as-tu commandé?
Hello Gaara,
Bravo, c'est sympa comme UI !
C'est vrai que les produits WaveShare et LVGL sont pas mal.
J'ai commencé un dev sur l'écran Waveshare esp32 s3 touch lcd 5 pas pour la navigation mais pour la gestion de l'énergie, mais c'est le temps qui manque et en plus la saison va commencer.
En tout cas bravo, je vais suivre ton projet.
Amicalement.
FX
Bravo à Brossedure et Gaara pour vos réalisations!
Je trouve que l'aérien a ultrason est une excellente idée, pas de pièces en mouvement et meilleure durée de vie probable
Je prefere l'afficheur 4" carré plus dans la norme de ce qui existe chez les fabricants mais ton UI est superbe Gaara
Je vais suivre avec interet bien que mes compétences ne soient pas à la hauteur
PS: si quelqu'un veut vendre une petite série je veux bien tester ;-)
bonjour perso une petite windex sur le matereau arriere et le pif jamais connu le moindre soucis! tout le reste hors de prix dura le temps des cerises= mouettes ou autres volatiles, tempetes etc mais mon fournisseur d'electronique m'envoyait ses voeux chaque annèe.....
143€ il y a bien moins cher :les penons
Dire que certains achètent un bateau alors qu'on peut aller partout à la nage...
Dommage que le sujets dévient trop souvent...
Dire qu'il y en a qui ne comprennent pas le deuxième degré...
En revanche, sur la déviation, tu as tout à fait raison.
Donc... J'ai une question qui pourra paraître naïve. J'ai cru comprendre que la gamme Ecowitt était essentiellement centrée sur ce que j'appellerai, sans aucune connotation péjorative, la "station météo de jardin". Quid d'une exposition prolongée à l'air salin et aux éléments ?
En tout cas, la solution me semble fort bien foutue, et je suivrai avec intérêt d'éventuelles évolutions / adaptations.
Le plus gros intérêt d'une girouette anemo est d'être interface au pilote et ainsi obtenir un régulateur d'allure correct
Très bonne idée, merci !
Je regarde pour faire fonctionner mon vieux Autohelm 4000* en mode vent, et c'est possible, sur le papier (mais c'est en analogique).
*3000
Les 4000 ont une entrée nmea0183.
"Yaka" convertir le flux en nmea0183 et l'envoyer vers le pilote. C'est un protocole série assez simple sur 2 fils . On trouve pratiquement toutes les infos sur le net ou github pour fabriquer ou convertir du nmea0183.
Bon courage.
FX·le 26 mars 13:26
