Navicom RT 750 AIS V2 sur SeaTalk NG

Bonjour,

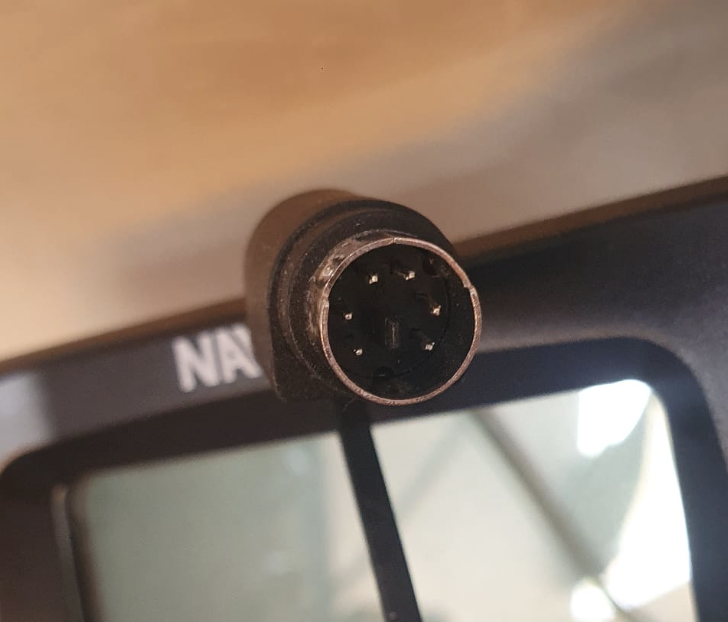

Je cherche à renvoyer le signal AIS et GPS depuis ma VHF Navicom RT 750 AIS V2 vers mon réseau Raymarine SeaTalk NG (en NMEA200) afin d'avoir un visuel sur mon écran Raymarine i70s. La sortie NMEA 2000 de ma VHF est en Micro-C (Mâle, voir photo). Quel connectique / adapteur Micro-C mâle vers SeaTalk BG femelle faut-il ? Introuvable sur Internet et les vendeurs Navicom et Raymarine ne savent pas répondre ... J'ai l'impression que ce n'est pas un connecteur Micro-c, car comme on le voit sur la photo, c'est 6 piquots avec un détrompeur au centre. Quelqu'un est dans le même cas que moi ?

L'équipage
#micro-c#navicom#nmea2000#raymarine#rt750aisv2#seatalkng
DavidouDavidou
1j
sterwensterwen
1j

NMEA2000 -> micro-C 5 pin (M12 5P code A). StNG 6 conducteurs (NMEA2000 + Seatalk 1)

Il suffit d'un câble ou adaptateur NMEA2000 <-> StNG en vente chez presque tous les ship physiques et en ligne pour qq dizaines d'€

Davidou:Je me suis fait avoir comme vous, regardez bien la photo en sortie de ma VHF, sur le manuel, c'est indiqué Micro-C, mais ça ne doit pas être cela, car le Micro-C n'a pas de détrompeur central en plastique. Vous voyez ?·le 05 mai 15:50
sterwen:Ooups, j'ai écrit trop vite :-( Effectivement le VHF n'a pas de port NMEA2000. J'ai été voir la doc et il n'y a qu'un port NMEA0183. Pour raccorder au bus NMEA2000, il faut un convertisseur comme déjà indiqué.·le 06 mai 09:16
Ajouter un commentairePublier
hdmanillachdmanillac
12h

La vhf est livrée avec un connecteur et un bout de faisceau.
Le connecteur sert a deposer la vhf. Le bout de faisceau peut etre raccordé a un convertisseur nmea183 vers nmea2000 par exemple celui de vela navega.

BenjiC34BenjiC34
5h

Il te manque un connecteur avec faisceau sur ta prise que tu montre en photo. Cette prise est pour un usage nmea0183.
Derrière la VHf, si celle ci est bien NMEA2000 REFERENCE RT750AIS*-N2K *, tu as un une prise ronde NMEA2000 Male.
Si ce n'est pas le cas, alors il te faudra un adaptateur NMEA0183>N2K puis le câble Seatalkng convertisseur N2K.
Autre solution que j'installe souvent sur les bateaux petits budgets > une passerelle NMEA0183>WIFI pour relier les cibles AIS et GPS interne vers la tablette sous Navionics/Sailgrib/Weather4D ! ;)
