Navman speed S100 nmea vers raymarine st2000

Bonjpur,

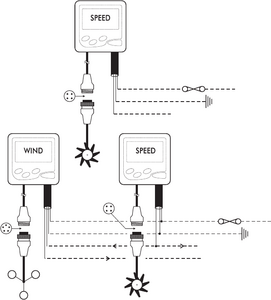

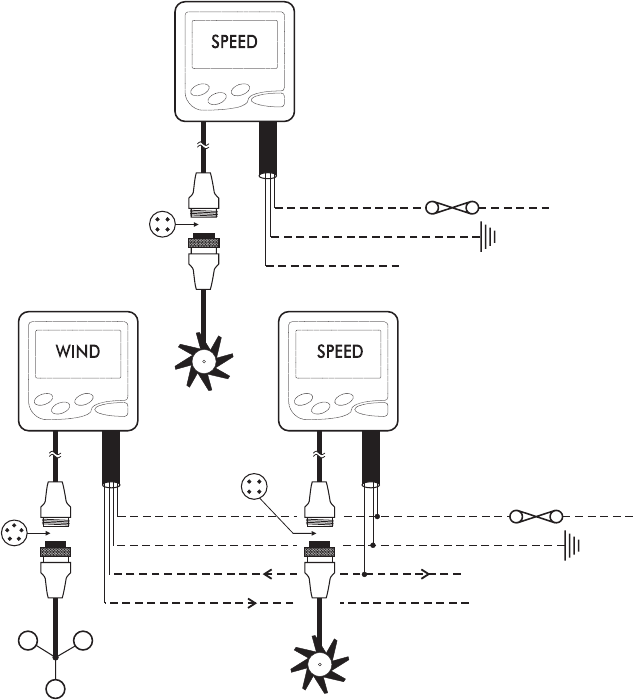

je m'interroge comment envoyer l'info vitesse nmea 0183 vers le st 2000 tout en sachant qu'il n'y a qu'un seul fil (bleu) en sortie du speedo en dehors de l'alimentation et que sur la prise du raymarine il y a nmea+ et nmea-.
Quel montage puis je envisager ?
Merci d'avance de vos retours.

L'équipage
#Electronique#raymarine#navman#nmea0183#s100speed#pilote#infovitesse
SkravickSkravick
08 mai 2025
Lady_CLady_C
08 mai 2025

le fil bleu est le NMEA+
le NMEA- est à la masse

déviation par rapport à la norme de la communication série, mais c'est courant, ça évite de générer une tension négative entre 0 et -12 volts.

Skravick:Donc en clair, je tire un fil de nmea - vers le moins de la batterie ? (pas de moteur et boulons de quille stratifiés)·le 08 mai 14:27

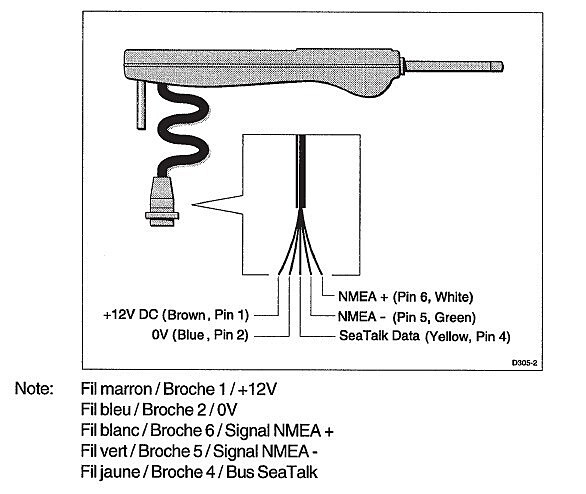

Lady_C:il y a déjà du 0 volts (fil vert) sur le Raymarine. malheureusement, cela dépendra si le Raymarine accepte le NMEA- en 0 volts ou s'il exige entre -5 et -12.
rien vu dans la doc.
au pire, ça ne marchera pas , mais ça ne mettra rien en panne. ·le 08 mai 14:36
Skravick:Ok. Merci.·le 08 mai 14:58
