Plan dérive Gib Sea 105

Récent propriétaire, je souhaiterais refaire la dérive qui est ancienne
Quelqu'un a t-il les plans ? des côtes ?
L'architecte n'ayant pas répondu positivement à notre demande
Merci à tous

L'équipage
24 déc. 2011

à moins d'avoir perdu l'ancienne, vous utiliserez cette vieille dérive comme gabarit.

cordialement

Hubert, de Cherbourg

24 déc. 2011

Avec le gabarit, on peut réaliser un plan si elle découpée au laser numérique :reflechi:

13 déc. 201213 déc. 2012

bonjour,je suis un petit nouveau sur le site et je suis l'heureux proprietaire de mon Gib Sea 105 en DL depuis1987 .annee de construction 1981
J'ai vu un superbe ber supportant ce frère jumeau et je souhaiterai ( si possible bien sur) avoir les cotes pour réaliser le meme. : : :pouce:

bonjour
le mieux ne serait-il pas d'aller directement prendre les cotes du ber que vous avez vu ?

d'autre part il y a un fil heoclub GIB SEA 105 où vous trouverez beaucoup d'aide.

Hubert, de Cherbourg

24 déc. 2011

bonjour a toi! j,ai refait celle de mon 105 avec le model de l,ancienne pas de probleme ce qui m,etonne ,moi aussi j,ai contacte MICHEL JOUBERT et ma donne que des reponsses positive! :pouce:

24 déc. 2011

une tole de 12mm, environ 70 cm x 100, elle est dans ma cave... sablée, choupée, reste plus qu'a la surfacer avec de l'époxy chargé pour refaire les petits dégats de la corrosion... environ 90 a 100 kg a sortir.. pour cela j'avais posé une sangle de pl en dessou du bateau en me prenant sur le rail de fargue, cela a été tout seul... a faire a deux.

02 jan. 2012

merci à tous

02 jan. 2012

deja en vente le canot'?

25 nov. 201616 juin 2020

Bonjour,

A mon tour de changer la dérive de mon gib sea 105!!
La vieille s est casse et tomber, j ai réussi à la récupéré! Mais puisqu il y a un bout de casse je n ai pas le format complet pour en faire une nouvelle!
Est ce qu l un de vous peut m aider pour le bout manquant qui est encore accrocher à l axe!! Ceci m éviterais de sortir mon bateau trop longtemps de l eau si je peux faire une nouvelle dérive avant de le sortir de l eau!!
Merci pour votre aide
Isabelle

25 nov. 2016

salut à tous
je possède les plans de la dérive du 105, si quelqu'un est intéressé et pas trop pressé (il faut que j'aille au bateau) je me ferais un plaisir de vous les envoyer par mail.
Cordialement.Jean

25 nov. 2016

Bien volontier!! Dès que possible! Merci mon e-mail Isabelle.bovet@gmail.com

25 nov. 2016

dès que je vais au bateau, je récupère les plans et te les envoie.
à bientôt

28 nov. 2016

si tu est très pressé tu peux toujours prolonger les deux cotés ,quitte à meuler après ;je pense t'envoyer le plan cette semaine.amicalement. Jean

27 nov. 2016

Hello!

Qu and est ce que tu passé a ton bateau? S est quoi son nom? Et il est ou? Moi s est manta et je navigue en asie du sud-est! Actuellement en thailande!
La dérive s est cassée net le long de la quille , la partie devant celle acrocher a l axe, j ai donc encore un morceau acrocher a l axe, celui qui me manque pour avoir le gabarit complet de cette dérive! Je pense que le propriétaire président ne s est pas trop occupé de cette dérive, elle avant déjà passablement de trou! Et pas d anode, s est moi qui est commencer à en mettre l année passe, mais là aussi les miennes se font vite bouffer!!J aimerai en faire une nouvelle galvanisée ou mettre de l epoxy pour la protéger! Sais tu aussi où est exactement l axe? Merci pour tes information batomargo

27 nov. 2016

je ne sais pas si l'époxy est une bonne solution, mais sur la mienne tout à commencé à se dégrader copieusement au bout de 3 ans.
Le pro qui avait fait le chantier m'a confirmé que la perrenité de ce type de traitement n'est pas terrible.
J'ai tout viré pour me contenter d'un simple traitement antirouille à entretenir tous les ans.
alors quant à la refaire : derive inox or not ?
A+JM

28 nov. 201616 juin 2020

lorsqu j'ai démonté la mienne en 2011 je l'ai fait sablée, choupée, puis 3 couches d'époxy dont une partie chargée pour reboucher les crateres de rouille, cela ne bouge pa sauf aux endroits de frottements, je lui met une anode, du coup les 5 derniers cm ne rentrent plus.

28 nov. 2016

bonjour,
est ce que ta dérive est d'origine?la mienne sur le 105 est différente.et moi ,je mets deux anodes de 90 mm qui rentrent dans le puits.Cordialement

28 nov. 2016

je ne pense pas que ma dérive soit d'origine, j'ai une facture "anglaise" de l'ancien proprio la concernant..

09 mars 2018

Bonjour motus comment as-tu fait pour la démonter car le bout a cassé elle est resté bloqué en bas

01 mai 2018

bonjour,
le mieux est de caler le bateau a marée basse sur 2 bastaings de 10/15 cm d'épaisseur. Ensuite tu viens avec une cale de 10 mm(qui rentre dans le porte lest) et a l'aide d'un cric tu fais remonter la dérive dans son logement au maximum.
tu pourras accéder au trou de passage du bout de la dérive par le bouchon situé sur la paroi verticale sous le winch de la dérive.

02 mai 2018

Je me suis servi d'une sangle poids lourd crochetée sur le rail de fargue, puis bastaing et cales bois pour l'avant le temps d'enlever l'axe, sur le 106 il n'y a pas d'accès pour le bout, si ce n'est en démontant la poulie de renvoie sur le pont, pas de puit de dérive à l'intérieur du bateau..

01 nov. 2024

il me semble que l'originale est comme ci joint

Bonjour, je posséde un gib sea 105 DL de 1981 et l'axe avant de la dérive vien de casser je vous demande des conceils ,à savoir comment extraire l'axe cassé du saumon et de quel coté sort il. A quelle hauteur minimum caler le bateau pour sortir la dérive et la remplacer.j'ai immobiliser la dérive par deux bouts pris dans le rail de fargue ,l'avant de la dérive étant sortie du saumon on voit le trou de l'axe .Elle reste bloquée vers le haut par le bout de levage.
je vous remercie pour vos renseignements qui me serons très utiles
Philippe Bontour

Bonjour,

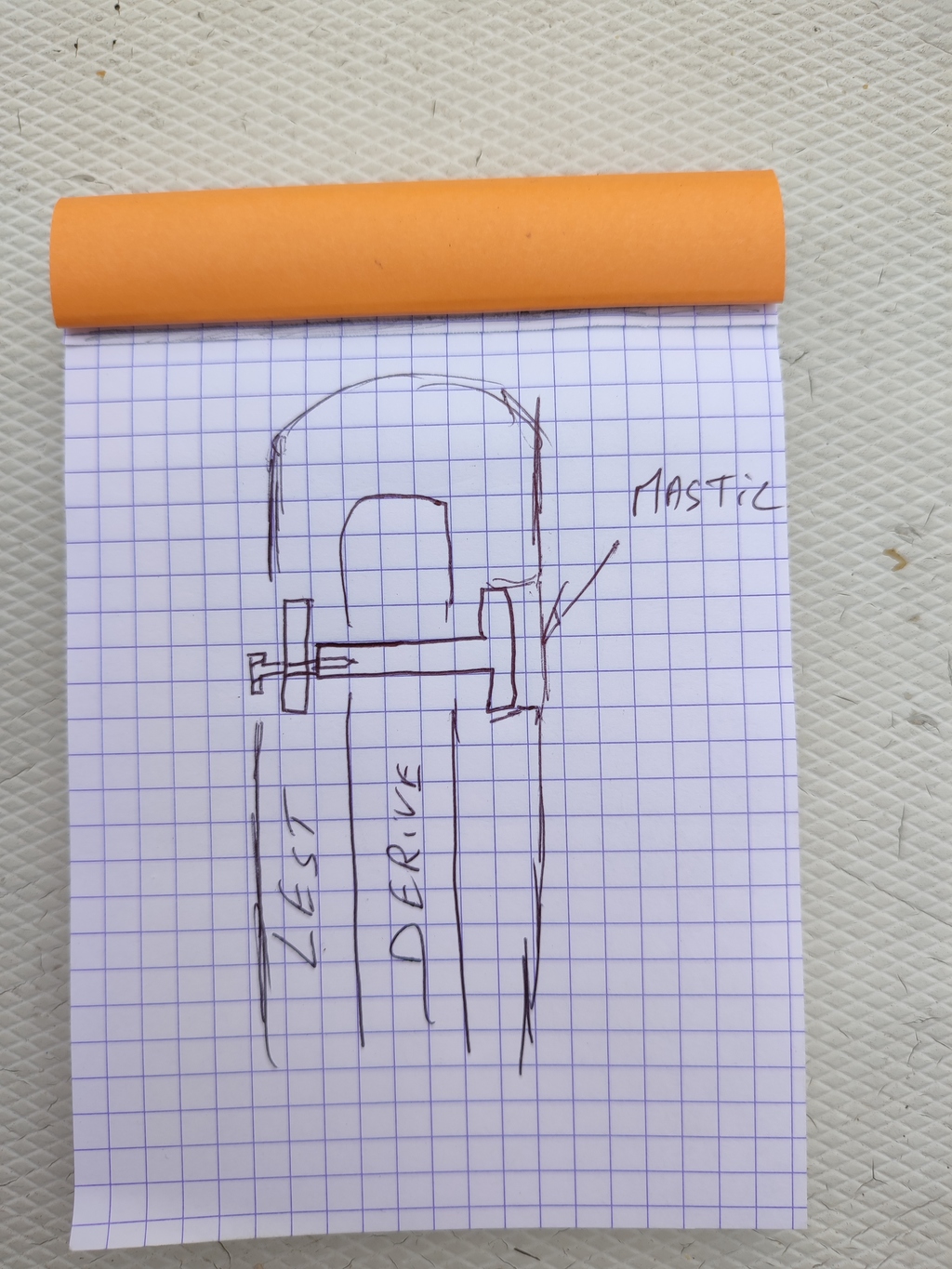

Il y a dans le lest un épaulement de chaque côté .(A hauteur du mât de souvenir)
Il faut les repérer,ils sont cachés par un mastic.
Les épaulements sont d'un diamètre d'environ 40 mm.
D'un côté il y a une vis et une rondelle du diamètre de l'épaulement et de l'autre il s'agit de axe avec épaulement.
De ce fait l'axe sortira du côté opposé à la vis.
Pour remonter la quille : Dans un premier temps sangle poids lourd a cliquet pour la remonter dans le lest et après utilisation d'une cale de bois de 10mm qui rentre dans le lest pour emmener le trou de l'axe au niveau de l'axe .
L'axe peut être fait chez un tourneur/fraiseur facilement.
J'espère être suffisamment clair.
Bonne soirée

Bonjour, je viens de voir ton message ,merci beaucoup,je vois par ton dessin le mécanisme assez simple de l'axe.le bateau est à Camaret, est tu dans le 29.
philippe
