Remplacement du compte tour pour moteur Nanni 2.60H

Depuis longtemps, le compte tours du moteur (Nanni 2.60H / 2 cylindres, et 15cv) ne fonctionne plus, aussi, je compte le remplacer, par ce modèle : (Ref : Osculati 27.325.02) avec un maximum de 4000 tours minutes qui fonctionne avec la borne W de l'alternateur( qui vient d'être refait à neuf).

Ce modèle convient il pour ce moteur ? Je ne trouve pas de documentation précise pour le calibrer pour mon moteur, aussi, si vous avez déjà fait cette opération, n'hésitez pas à partager la méthode pour le calibrer en fonction du moteur ;-)

L'équipage
#Électricite#moteur
Lex34Lex34
3j
Lady_CLady_C
3j3j

la documentation est dans la page, dans l'onglet "fichiers corrélés"

ils ont un WhatsApp pour le support

Lex34:J'ai effectivement essayé de télécharger la notice en français, et le lien ne fonctionne pas, en anglais on obtient une rapide explication, mais je n'ai pas vraiment compris comment le calibrer, c'est pour ça que j'ai posté ici, dans l'espoir d'avoir plus d'infos.·le 19 août 17:14
Lady_C:on a généralement des réglages au dos de l'appareil.
il est vrai que la documentation en ligne est négligée.·le 19 août 17:29
Lady_C:ça ressemble furieusement aux compte-tours bateau qu'on trouve sur Amazon (ou ailleurs) :-)·le 19 août 17:37
Ajouter un commentairePublier
MamitaMamita
3j3j

Salut,
Etalonnage et installation en francais...
www.isonautique.com[...]dex.php

(Voir Chapitre 5)
www.isonautique.com[...]dex.php
Mamita

Lady_C:le 2eme document ressemble furieusement à la documentation du compte-tour trouvable sur Amazon.
je n'ai pas cherché le prix de celui vendu chez Osculati, mais je ne doute pas qu'il soit plus cher.·le 19 août 20:14
Lex34:Merci Mamita pour ces informations et ces documents traduits !!Mais je ne comprends pas car les 2 documents donnent des explications différentes, le second avec un tableau qui ne propose pas les moteurs 2 cylindres.Aussi, est-il possible avec ce compte tour de le régler à partir d'une valeur connue et mesurée avec un tachymetres ? Sinon, le calcul pour un compte tour avec une indication maximale de 4000 et un moteur 2 cylindres, correspond à 4000 / 6000 x 2/2 = 0,666, c'est ce chiffre à paramétrer ?·le 19 août 20:32
Ajouter un commentairePublier
Lex34Lex34
1j

Je reviens vers vous après avoir contacté le service commercial de Osculti, qui me demande le "range de tout" du moteur pour choisir le bon compte tours, comment je peux le connaître ?

MamitaMamita
22h22h

Re lex34,
Pour ton compteur universel Oscultati branché sur la borne "W" de l'alternateur, je pense que la seule information nécessaire *au reglage du ratio est le *nombre de pôles de ton alternateur.
Puisqu'il vient d’être refait à neuf, il suffit de le demander à ton électricien/bobineur...
C'est le nombre de pôles OU de paires de pôles (Ex 12 pôles = 6 paires de pôles !)

Ensuite pour le calcul du ratio à régler de ton compte-tours , sur le lien:
www.isonautique.com[...]dex.php
il faut prendre le tableau "OUTBORD" ( avec capteur alternateur) et non pas "in-board" (avec capteur magnétique).
la formule à appliquer comme réglage sur le compte-tours sera:
(4000 / 6000) x N (paires de pôles ) donc : 0,666 x PP =

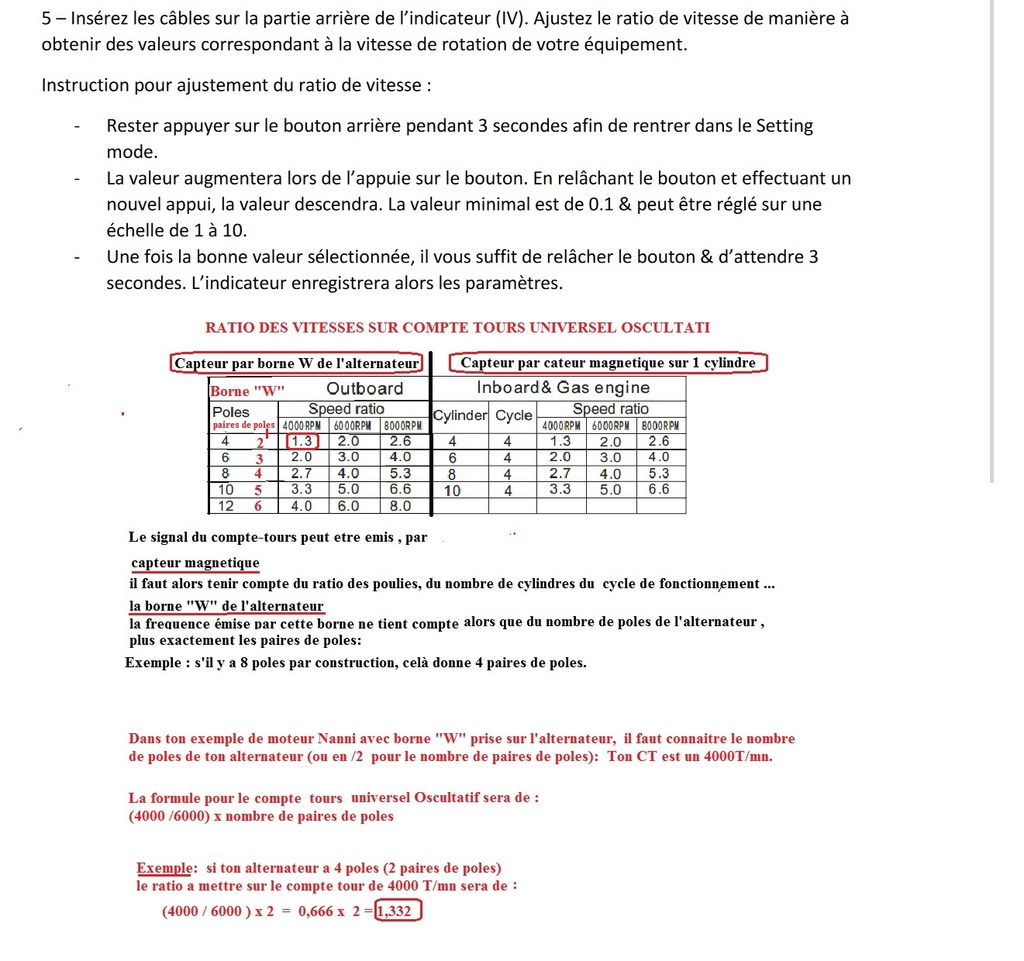

Voir tableau annexe ci-joint pour explications....
Mamita

Lex34:Bonjour Mamita,Un grand merci pour ces détails et cette méthode, je vais donc appeler le réprateur de l'alternateur en début d'après midi pour connaitre le nombre de paires de pôles, ce qui me permettra de régler le compte-tours.Je me pose simplement une question, pourquoi dans ce cas, n'est-il pas nécessaire de tenir compte du ratio entre les poulies (moteur / alternateur) ?·le 21 août 13:31
Mamita:Re, "...Quel est le rapport entre les poulies et l'alternateur ?Les poulies fournies avec l'alternateur sont adaptées au bobinage et à la courbe de puissance. Il est important que les poulies d'équipement ne s'écartent pas de ce rapport. En règle générale, une voiture de tourisme devrait avoir un rapport de poulie d' au moins 3:1 ...".Les poulies sont déjà en place par construction. Si un jour tu changes d'alternateur, tu remets ton ancienne poulie sur le nouveau alternateu ; tu comptes le nombre de paires de poles pour le nouveau ratio de ton compte -tours. (seul ce ratio comptera !)·le 21 août 13:53
Lex34:Encore merci pour ces détails, je comprends mieux comment ca fonctionne. Je viens d'appeler le réparateur, il est en congé, et je ne trouve pas l'info sur internet, l'alternateur est un Motorola 12V 35A Ref 970300565 / 300565.Je rappellerai la semaine prochaine pour avoir l'info, à moins que vous ne sachiez combien de paire de pôle cet alternateur dispose ?·le 21 août 14:28
Mamita:Re, Euh...Je ne suis pas Dieu !entre 4 et 12 poles ....?·le 21 août 14:54
Lex34:J'appellerai le réparateur à son retour de congé la semaine prochaine, avec ces infos et sa réponse, je pourrai enfin envisager de mettre en place ce compte tour ;-)·le 21 août 14:56
Ajouter un commentairePublier
Lex34Lex34
18h

En attendant d'avoir toutes les informations techniques sur mon alternateur (nombre de pôles), je fais une petite recherche sur les comptes tours, et je suis tombé sur ce modèle, qui ressemble vraiment beaucoup à celui vendu par d'autres marques, beaucoup plus cher :

Je suis bien tenté de l'essayer, il se pourrait que ce soit la même origine et qui soit estampillé par les différentes marques ?

Mamita:Re, Hum...! Celui-là est avec capteur magnétique : donc, il ne se branche pas sur la borne "W" de l'alternateur...·le 21 août 17:44
Lex34:Ah mince, pourtant sur la notice en bas de page, ils indiquent la possibilité d'utiliser la borne W ou une sonde de vitesse, serait il possible qu'il fonctionne avec les 2 ou je me trompe de choix ?·le 21 août 17:53
Ajouter un commentairePublier
