Pige Perkins Prima m50

Bonjour à tous
Je dois changer la Pompe Injection sur mon Perkins prima m50, j’en profite pour changer la courroie de distribution ainsi que les galets tendeurs, quelqu’un connaît il le diamètre des piges à utiliser pour cette opération ? Je ne suis pas sur place, et j’aurai un délai très court pour effectuer cette réparation, je souhaite donc la préparer au mieux. Par ailleurs, si vous avez des pièges à éviter je suis preneur…
Par avance merci pour vos conseils

L'équipage
03 juil. 2025
03 juil. 2025

Les 2 piges peuvent être remplacées par des forets pour métal. Diamètre 5 , 5.5 à 6 environ, me souviens plus.
Une rallongée pour le volant.
Il y a un demi tour de décalage entre les deux.
Pour enlever le carter, il faut desserrer l'alternateur et tomber la poulie d'alternateur avant.
Lors de la pose, il faut desserrer la poulie crantée en bout d'arbre à cames, poser la courroie neuve et resserrer la poulie.
La tension peut se faire au son, par calcul et mesure de fréquence.

03 juil. 2025

La tension peut se faire au son, par calcul et mesure de fréquence.

avec une application sur le smart phone

captjpp

04 juil. 2025

On est chez les Anglais, les piges ont donc un diamètre de 1/4 de pouce (6.35 mm).
La courroie doit être tendue à 4.5 kg ou 45 Nm, pas plus.
Moi, je le fais à l'ancienne en tordant la courroie à 90 degrés.

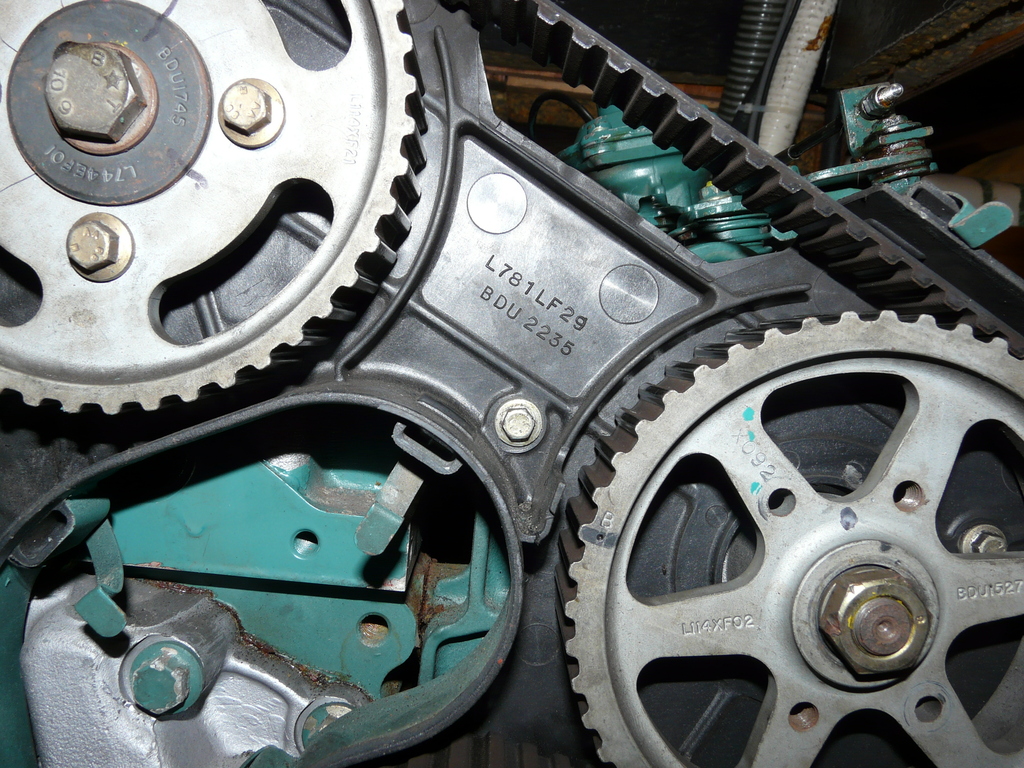

Sur la poulie de la pompe injection, c'est le repère "A" qui correspond au calage de ton moteur.
Et puis, comme le dit Kerorgan, c'est vrai que le desserrage de la poulie d'arbre à cames facilite grandement l'installation de la courroie crantée.

06 juil. 2025

Merci à tous pour les infos, un peu angoissé quand même à l’idée de faire une connerie…

06 juil. 2025

Si on cale la pompe à GO avec 2 vis de 6, qu'on cale l'arbre à cames par le haut, avec une mèche, ( il y a un petit boulon à enlever en bout de cache) et le volant par une autre mèche côté tribord sous l'aspiration, on n'a pas beaucoup de chance de se tromper.
Tout est bloqué dans la bonne position sans qu'elle ne puisse être perdue.

On doit au préalable détendre la courroie d'alternateur, pour dévisser la poulie en bout de vilebrequin, et pour pouvoir enlever le cache distribution en plastique.

Ensuite déverrouiller la poulie crantée "flottante" en bout d'arbre à cames, desserrer le galet et remplacer la courroie est presque un jeu d'enfant.
Ne pas oublier de resserrer la poulie crantée flottante après mise en tension. Sa position n'a elle aucune importance.

Quand on change la courroie, on change aussi le galet tenseur.

Les piges peuvent venir du stock de mèche à métal, les clés sont métrique, et les clés allen aussi.

07 juil. 2025

Merci beaucoup pour ces précieuses informations mais comme je dois changer la pompe à injection Mon inquiétude porte surtout sur comment caler cette Pompe, je n’ai pas vu de repères sur la nouvelle à part la clavette…

07 juil. 2025

Il faut te procurer le manuel d'atelier.

07 juil. 2025

Bonjour
Donnez-moi votre email et je vous envoie le bouquin d atelier. Ce n'est pas trop compliquer j'avais démonté ma pompe à Bornéo pour un problème de ralentis.
Jean-Claude
voilieranthea.com[...]/

07 juil. 2025

Cette communauté est vraiment géniale !!!
Voici mon mail
l.avondo@free.fr

07 juil. 2025

Bien reçu, un immense merci
